特性
- 188 dB 电动态范围和 94 dB 光动态范围
- 双通道电流输入，用于直接光增益测量
- 准确调整对数响应：
- 200 mV/decade 对数斜率
- 对数一致性误差 ±0.4 dB（温度范围内）
- 在 70°C 时调整偏移以减少暗电流
- 集成式 LDO：60 Hz 和 100 pA 输入电流时 PSRR 为 26 dB（VCC = 3.0 V）
- I2C可调：
- 光电二极管偏置电压
- 低输入电流下噪声与响应时间之间的权衡
- 集成式 14 位 ADC
- 需要非常少的外部元件

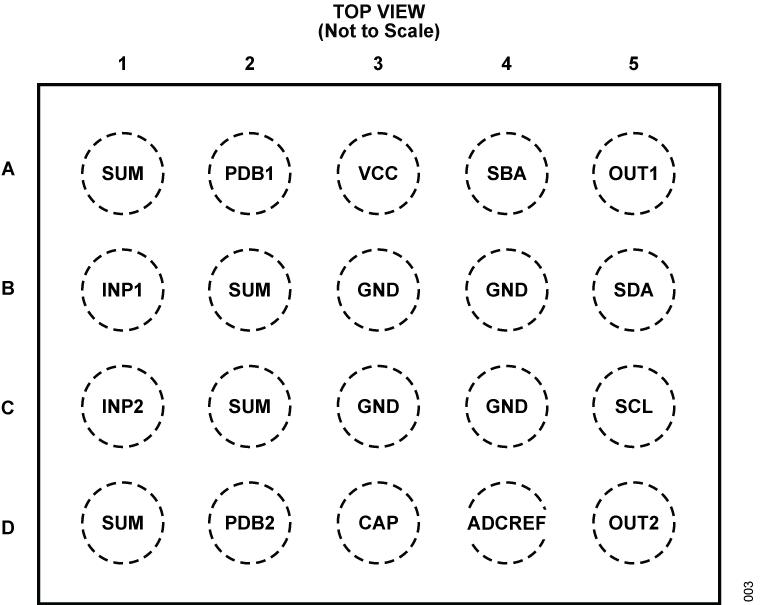

- 2.040 mm × 1.640 mm，20引脚WLCSP
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADL5309 包含双单片对数跨阻放大器，针对测量光纤系统中的低频和宽动态范围光信号功率进行了优化。
该器件产生高精度、温度补偿输出电压，该输出电压与 INP1 和 INP2 引脚的输入电流与内部产生的参考电流之比的对数成比例。对数斜率和截距均分别准确调整为 200 mV/dec 和 10 pA 的标称值。低阻抗 OUT1 和 OUT2 对数输出能够驱动各种模数转换器 (ADC) 和其他电路。
OUT1 和 OUT2 输出的数字表示可通过 IC 间总线 (I2C) 接口获得。通过 I2C 接口控制的 14 位逐次逼近寄存器 (SAR) ADC 与内置数字温度传感器一起对 OUT1 和 OUT2 通道输出进行采样。
通过 PDB1 和 PDB2 接口支持自适应光电二极管偏置。在低二极管电流时，光电二极管反向偏压保持较小，以最大限度地减少暗电流。在较高的输入电流下，偏置电压与电流成线性比例，以避免由于光电二极管饱和而导致的非线性。起始偏置水平和较高电流下的比例因子均可通过 I2C 配置。
ADL5309 的额定工作温度范围为 −40°C 至 +105°C，采用小型 2.040 mm × 1.640 mm、20 引脚晶圆级芯片级封装（WLCSP）封装。
应用
- 自动测试设备
- 光功率监控
- 机器自动化
- 光模块
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADL5309
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
数据手册
1
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5309ACBZ | CHIPS W/SOLDER BUMPS/WLCSP |
|
|
| ADL5309ACBZ-R7 | CHIPS W/SOLDER BUMPS/WLCSP |
|
|
| ADL5309ACBZ-RL | CHIPS W/SOLDER BUMPS/WLCSP |
|
- ADL5309ACBZ
- 引脚/封装图-中文版
- CHIPS W/SOLDER BUMPS/WLCSP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADL5309ACBZ-R7
- 引脚/封装图-中文版
- CHIPS W/SOLDER BUMPS/WLCSP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADL5309ACBZ-RL
- 引脚/封装图-中文版
- CHIPS W/SOLDER BUMPS/WLCSP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1
EVAL-ADL5309
评估 ADL5309 双对数转换器 188 dB 范围，10 pA 至 25 mA
产品详情
ADL5309-EVALZ 评估板可用于评估 ADL5309 对数转换器 IC。
ADL5309 由双单片对数跨阻放大器组成，针对光纤系统中低频和宽动态范围信号功率的测量进行了优化。该器件产生高精度、温度补偿输出电压，该电压与引脚 INP 处的输入电流和内部产生的参考电流之间的比率的对数成比例。
对数斜率和截距均在工厂分别调整为 200 mV/decade 和 10 pA 的标称值。两者都可以通过 I2C 接口进行调整。
可通过 I2C 接口获取 OUT1 和 OUT2 输出的数字表示以及数字温度计。通过 I2C 接口控制的 14 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 对 OUT1 通道输出、OUT2 通道输出和数字温度计输出进行采样。
ADL5309 的完整规格可在 ADI 公司提供的 ADL5309 数据手册中找到，使用 ADL5309-EVALZ 评估板时，必须结合用户指南进行查阅。
