概览

优势和特点

  • 工作频率:100 MHz至4000 MHz
  • 数字控制VGA,配有串行和并行接口
  • 6位、0.5 dB数字步进衰减器
  • 增益控制范围:31.5 dB;步长精度:±0.25 dB
  • 增益模块、DSA或¼ W驱动器放大器都可以为第一位
  • 配套的ADL5240集成一个增益模块和DSA
  • 增益模块放大器1
    增益:19.2 dB(2140 MHz)
    OIP3:40.2 dBm(2140 MHz)
    P1dB:19.8 dBm(2140 MHz)
    噪声系数:2.9 dB (2140 MHz)
  • ¼ W驱动器放大器2
    增益:14.2 dB (2140 MHz)
    OIP3:41.1 dBm(2140 MHz)
    P1dB:26.0 dBm(2140 MHz)
    噪声系数:3.7 dB (2140 MHz)
  • 低静态电流:175 mA

产品详情

ADL5243是一款高性能数字控制可变增益放大器,工作频率范围为100 MHz至4000 MHz。

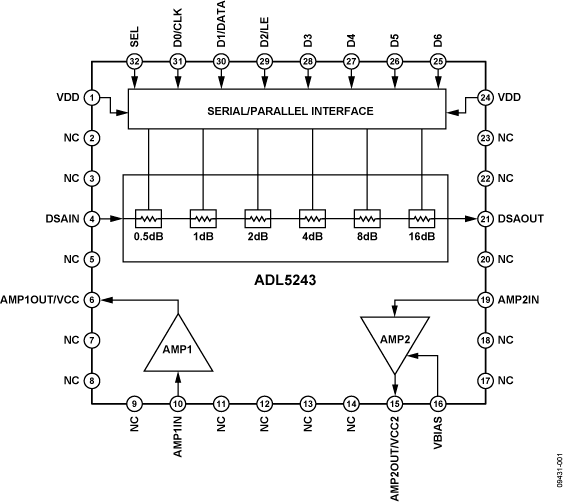

该VGA集成两个高性能放大器和一个数字步进衰减器(DSA)。放大器1 (AMP1)是一个内部匹配的增益模块放大器,增益为20 dB,放大器2 (AMP2)是一个宽带¼ W驱动器放大器。DSA为6位,能以0.5 dB步长和±0.25 dB步长精度提供31.5 dB增益控制范围。DSA的衰减可以通过串行或并行接口进行控制。

增益模块和DSA的输入和输出端内部匹配至50 Ω,全部三个内置器件均独立偏置。独立偏置允许使用ADL5243的全部或部分,这样通过设计即可轻松实现重用。ADL5243的引脚排列允许将增益模块、DSA或¼ W驱动器放大器设置为第一位,为VGA的信号链设计提供了极大的灵活性。

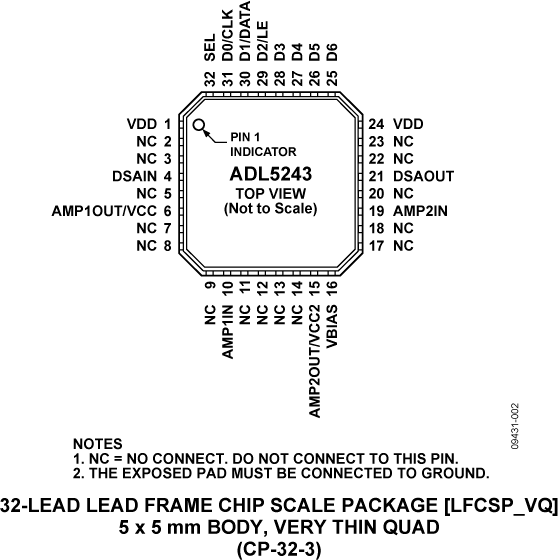

ADL5243的功耗为175 mA,采用4.75 V至5.25 V单电源供电。VGA采用高效散热型32引脚5 mm × 5 mm LFCSP封装,额定工作温度范围为−40°C至+85°C。同时提供完全填充的评估板。

应用

  • 无线基础设施
  • 自动测试设备
  • 射频/中频增益控制

产品分类

产品生命周期 icon-not-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
