ADG1408L

4 Ω RON、8 通道 iCMOS 多路复用器,兼容 1.2V 和 1.8V JEDEC 逻辑

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 导通电阻:4.7 Ω(最大值,25°C,±15V 双电源)
  • 导通电阻平坦度:0.5Ω(典型值,25°C,±15V 双电源)
  • 额定电源电压:±15V、+12V 和 ±5V
  • VL 电源兼容低逻辑电平
    • 符合 1.8V JEDEC 标准 (JESD8-7A)
    • 符合 1.2V JEDEC 标准 (JESD8-12A.01)
  • 轨到轨操作
  • 先开后合式开关功能
  • 24 引脚 4mm × 4mm LFCSP
更多细节
show more Icon

ADG1408L 是一款单片 iCMOS® 八通道模拟多路复用器。它根据 3 位二进制地址线 A0、A1 和 A2 所确定的地址,将 8 路输入之一切换至公共输出。该套件提供 EN 输入,用来使能或禁用套件。禁用时,所有通道都将关闭。在接通时,各个通道在两个方向上具有同等的良好传导性能,并且其输入信号范围可扩展至电源电压的水平。

外部低电压 (VL) 电源为较低的逻辑控制提供了灵活性。ADG1408L 符合 1.2V 和 1.8V JEDEC 标准。

产品特色

  1. 导通电阻:4Ω(典型值,25°C,±15V 双电源)。
  2. 导通电阻平坦度:0.5Ω(典型值,25°C,±15V 双电源)。
  3. VL 电源兼容低逻辑电平。
  4. 符合 1.2V 和 1.8 V 逻辑电平的 JEDEC 标准。
  5. 当数字输入浮动时保证关闭。
  6. 24 引线、4mm×4mm LFCSP。

应用

  • FPGA 和微控制器系统
  • 继电器替代方案
  • 音频和视频路由
  • 自动测试设备
  • 数据采集系统
  • 通信系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG1408LYCPZ-REEL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADG1408L

评估 ADG1408L 4 Ω RON, 8 通道 iCMOS 多路复用器,兼容 1.2V 和 1.8V JEDEC 逻辑

zoom

EVAL-ADG1408L

评估 ADG1408L 4 Ω RON, 8 通道 iCMOS 多路复用器,兼容 1.2V 和 1.8V JEDEC 逻辑

评估 ADG1408L 4 Ω RON, 8 通道 iCMOS 多路复用器,兼容 1.2V 和 1.8V JEDEC 逻辑

特性和优点

  • 单列直插式接头为现场可编程门阵列 (FPGA) 或微控制器 1.2V 或 1.8V 逻辑输入信号提供了灵活性
  • 要添加无源元件,可采用安装在表面的套件 (SMD) 引脚电阻器或电容器插座
  • SMB 连接器插座为输入和输出信号提供了灵活性

产品详情

EVAL-ADG1408LEBZ 是用于 ADG1408L 的评估板。ADG1408L 包含一个八通道多路复用器。它根据 3 位二进制地址线 A0、A1 和 A2 所确定的地址,将 8 路输入之一切换至公共输出。使能引脚 (EN) 用于使能或禁用套件。禁用时,所有通道都将关闭。使能时,各通道在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。

一个外部 VL 电源引脚为较低的逻辑控制提供逻辑控制灵活性。ADG1408L 符合 1.2V 和 1.8V JEDEC 标准。

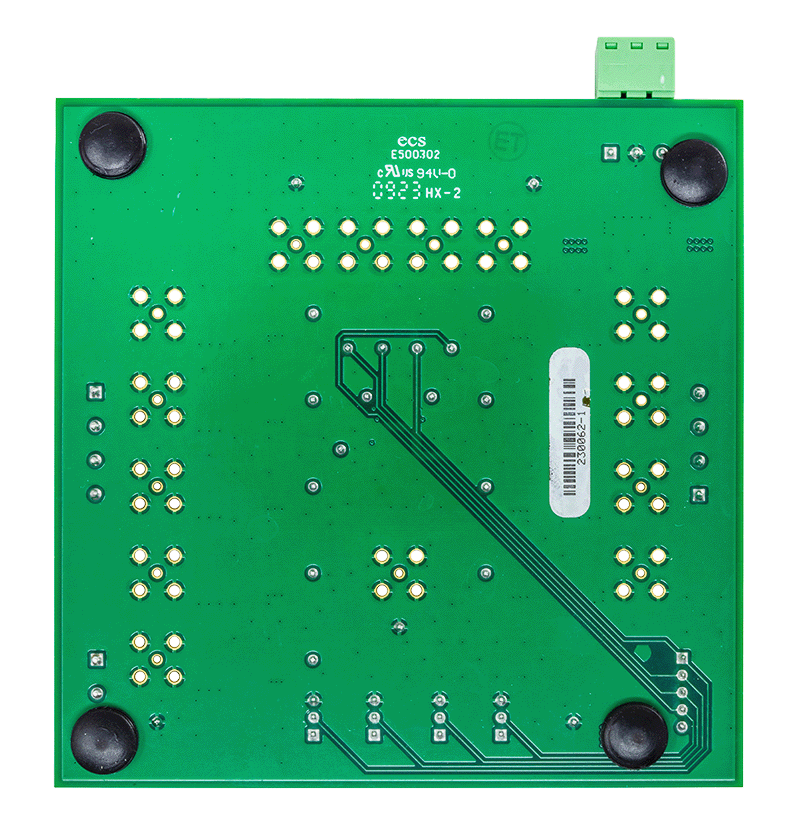

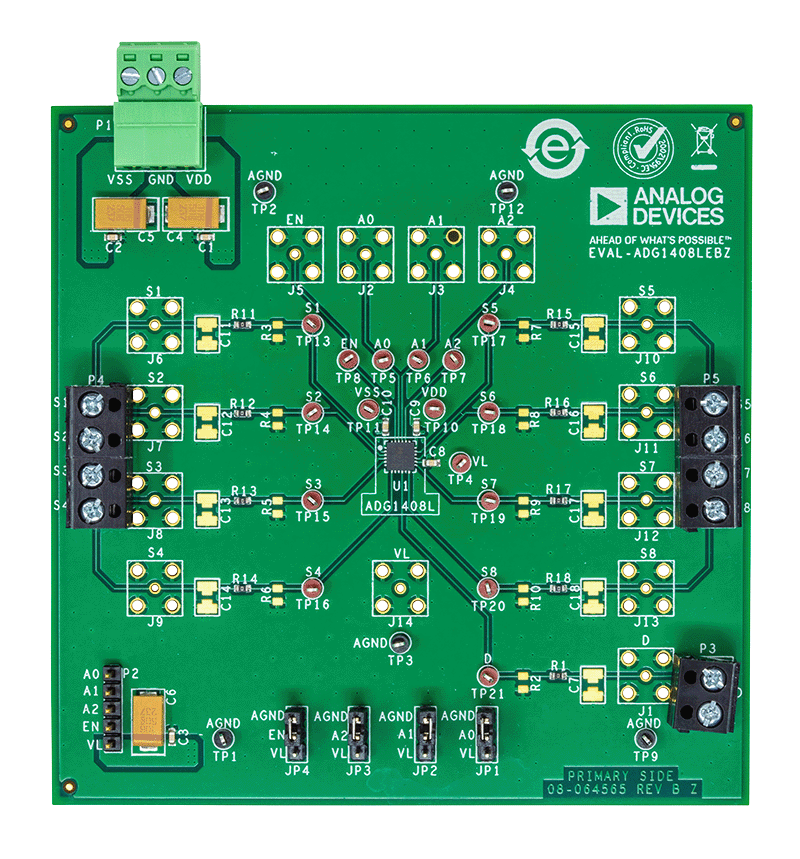

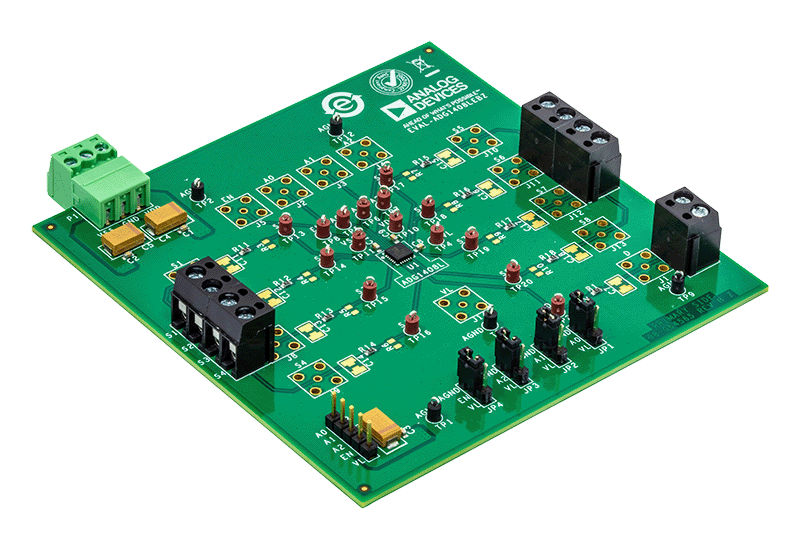

用户指南中的图 1 显示了 EVAL-ADG1408LEBZ 的典型评估设置。EVAL-ADG1408LEBZ 位于评估板中心,采用接线螺丝端子连接每个源极引脚和漏极引脚。三个螺丝端子用于向该器件供电,外部引脚向用户提供定义的数字逻辑电源电压。或者,也可由 5 引脚接头提供数字逻辑电源电压。

有关 ADG1408L 的完整规格,请参考 ADI 公司的 ADG1408L 数据手册。使用 EVAL-ADG1408LEBZ 时,必须同时参阅数据手册和用户指南。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
