ADF7901
不推荐用于新设计高性能ISM频段ASK/FSK发射机IC
- 产品模型
- 2
产品详情
- 单芯片、低功耗UHF发射机
- 工作频率：369.5 MHz至395.9 MHz，使用小数N分频PLL和全集成式VCO
- 电源电压：3.0 V
- 支持的数据速率：< 20 kbps
- 低功耗：26 mA（12 dBm输出，384 MHz）
- 掉电模式：小于1 µA

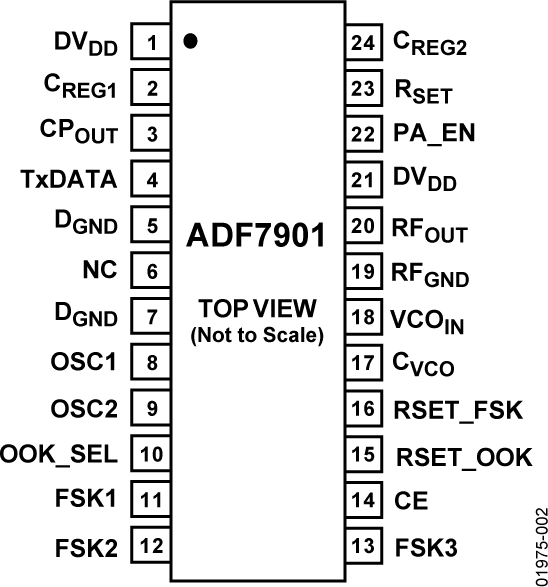

- 24引脚TSSOP封装

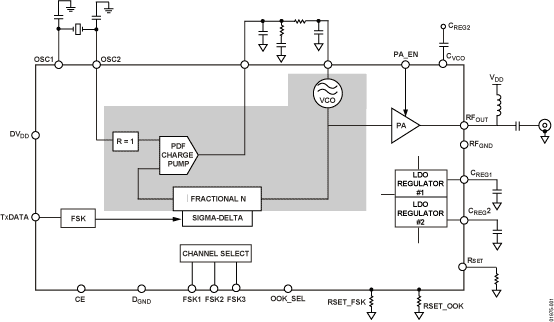

ADF7901是一款低功耗OOK/FSK UHF发射机，设计用于RF遥控器件。该器件能够对八个不同通道执行频移键控(FSK)调制，通道可通过三条外部控制线路来选择。OOK调制通过调制PA控制线路执行。
片内VCO的工作频率为输出频率的两倍。VCO输出端的二分频操作可减少PA馈通量，因此很容易实现大于50 dB的OOK调制深度。
FSK_ADJ和ASK_ADJ电阻可以在系统中调整，以便优化各种调制方案的输出功率。针对较低的通道分组提供1.5 dB的额外输出功率，以便根据天线性能做出调整。
CE线路能让发射机完全关断；在这种模式下，泄漏电流典型值为0.1 µA。
参考资料
数据手册 1
技术文章 6
第三方合作伙伴项目 1
第三方合作伙伴项目 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADF7901BRUZ | 24-Lead TSSOP | ||
| ADF7901BRUZ-RL | 24-Lead TSSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 23, 2014 - 13_0241 Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages |
||
| ADF7901BRUZ | ||
| ADF7901BRUZ-RL | 量产 | |
这是最新版本的数据手册
软件资源
Evaluation Software 2
找不到您所需的软件或驱动?
工具及仿真模型
ADIsimSRD Design Studio
ADI公司的ADIsimSRD Design Studio是一款非常强大的工具，在使用ADF7xxx系列收发器和发射机的典型无线系统中，可以对许多参数进行实时模拟和优化。
打开工具评估套件
ADF7901 评估板
