概览
优势和特点
- 最高18 GHz RF输入频率
- 集成式SiGe预分频器
- 与常见的ADF4106/ADF4107/ADF4108系列PLL软件兼容
- 2.85 V至3.15 V PLL电源供电
- 可编程电荷泵电流
- 可编程双模预分频器：8/9、16/17、32/33、64/65
- 三线式串行接口
- 模拟至数字锁定检测
- 硬件和软件关断模式
产品详情
ADF41020 频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现高达18 GHz 的本振。 它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器和高频可编程反馈分频器（A、B和P）组成。 如果频率合成器与一个外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。 该频率合成器可以通过有源环路滤波器驱动外部微波VCO。 其带宽极高，因此可以省去倍频器级，从而简化系统架构并降低成本。 ADF41020 与ADI 公司的现有 ADF4106/ADF4107/ADF4108系列器件软件兼容。除ADF41020的单端RF输入引脚外，这些器件的引脚排列非常相似，当升级当前设计时，电路布局只需进行很小的更改。
应用
• 微波点对点/多点无线电
• 无线基础设施
• VSAT无线电
• 测试设备
• 仪器仪表
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。

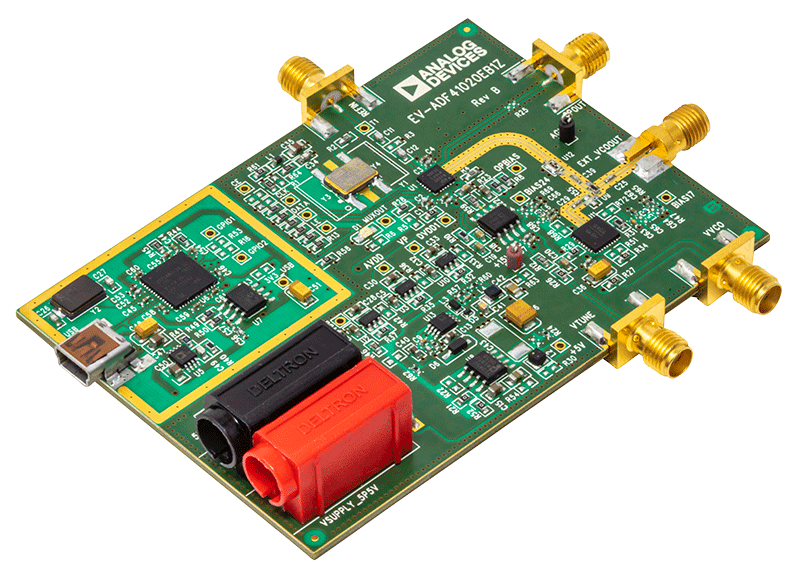

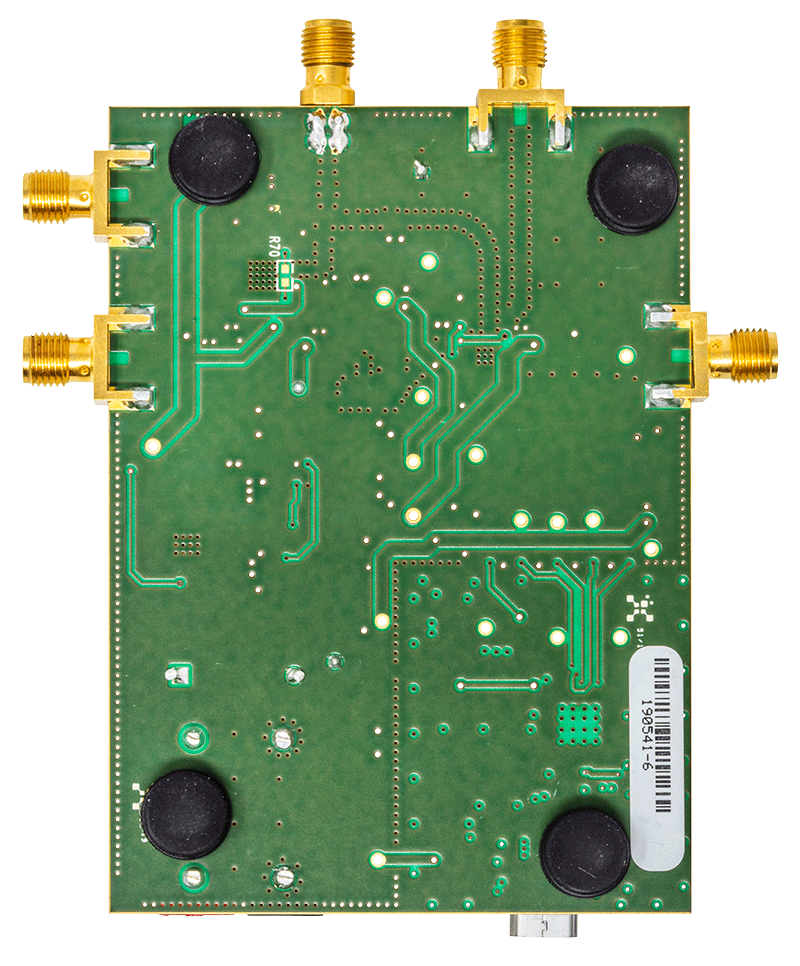

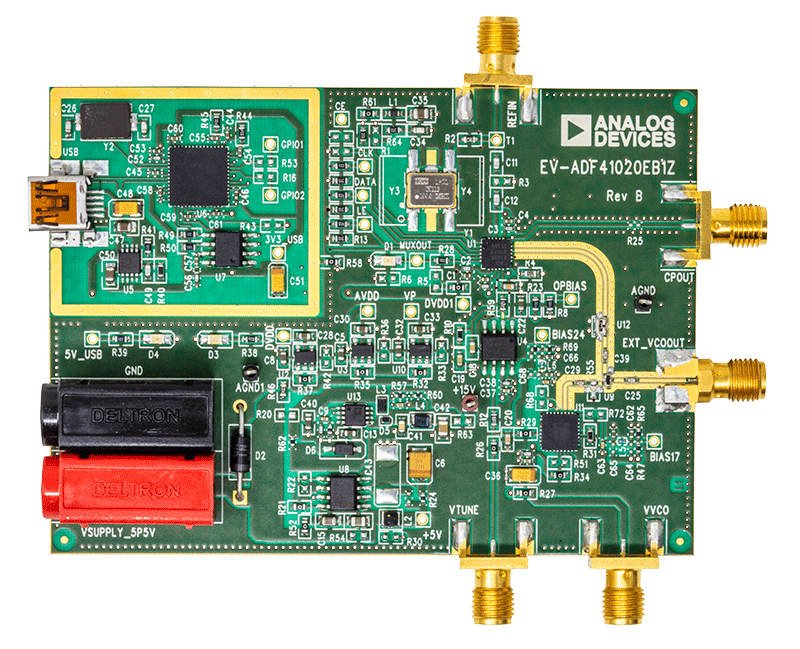

评估套件 (1)
参考资料
-
针对电子测试和测量的RF和微波解决方案4/1/2016
-
RF、微波和毫米波IC选型指南7/13/2018
-
ADF41020：18 GHZ微波频段PLL频率合成器11/28/2018 -
X和Ku频段小尺寸无线电设计10/15/2018
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF41020 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADF41020BCPZ | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF41020BCPZ-RL7 | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| Wafer Fabrication Data |
