概览
优势和特点
- 超过IEC61036/60687标准要求
- 在1000:1的动态范围内有功功率测量误差小于0.1%
- 有功和视在功率、 Vrms和Irms 测量
- 高频脉冲输出
- 电压SAG和零交越
电流和电压峰值
反向有功功率
频率/周期测量 - 片内温度传感器和基准电压源(2.4 V)
- 低功耗：50mW（典型值）
产品详情

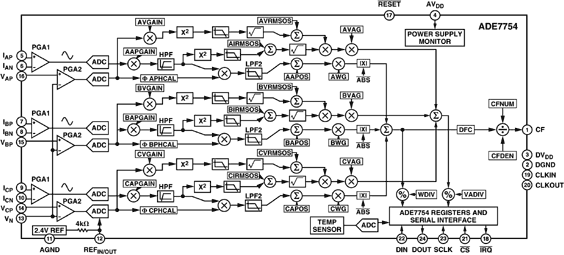

ADE7754是电力行业首款数字校准、多功能电能计量IC ， 可通过编程支持所有类型的三相电网配置 。 这款单芯片解决方案可测量有功和视在功率 ， 并提供串行端口接口和脉冲输出 。 ADE7754传感器接口使用三路完全差分电流输入和三路单端电压输入 。 6个ADC对信号进行数字化处理 ， 所有信号处理都在数字域完成 ， 可实现出色的稳定性和精度 。 ADE7754包含基准电压源电路、温度传感器及所有必需的信号处理电路 ， 可执行有功和视在功率测量以及电流和电压通道均方根值的计算。它还能执行电能质量测量。ADE7754超过了IEC61036/60687标准的精度要求，并提供一个SPI接口来用于进行数字校准和读取寄存器数据。
ADE7754采用24引脚SOIC封装。
注意：如果应用要求测量无功功率和每个相位的信息，建议使用ADE7758
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
American Public Power Association1/1/2000
-
The Energy Foundation1/1/2000
-
Energy Information Administration1/1/2000
-
National Electrical Mfg Assoc.1/1/2000
-
The Business Council for Sustainable Energy1/1/2000
-
U.S. Department of Energy's Home Page1/1/2000
-
International Engineering Consortium1/1/2000
-
United Telecom Council1/1/2000
-
National Association of Regulatory Utility Commissioners1/1/2000
-
Utility Industry Group1/1/2000
-
New South Wales Wholesale State Electricity Market1/1/2000
-
Energy Efficient and Renewable Energy Network1/1/2000
-
California Public Utilities Commission1/1/2000
-
American Council for an Energy-Efficient Economy1/1/2000
-
Edison Electric Institute1/1/2000
-
American National Standards Institute1/1/2000
-
Electric Power Research Institute1/1/2000
-
Energy Meter Calibration9/9/2009
-
• ADE7753 Calibration
PDF -
• ADE7754 Calibration
PDF -
• ADE7758 Calibration
PDF
-
RF Meets Power Lines: Designing Intelligent Smart Grid Systems that Promote Energy Efficiency3/5/2010
-
IC Technology and Failure Mechanisms - Understanding Reliability Standards Can Raise Quality of Meters6/1/2004
-
Measuring Harmonic Energy with a Solid State Energy Meter9/30/2003
-
Tapping The Potential Of Electronic Energy Metering11/25/2002
-
green-techZONE Reviews the ADE775411/11/2002
-
Measuring Reactive Power in Energy Meters1/1/2002
-
Digital Energy Meters by the Millions4/1/2000
-
How Solid Is Your Solid-State Energy Meter? Not All Ics Are Created Equal.1/1/2000
-
Trusting Integrated Circuits in Metering Applications1/1/2000
-
Solid State Solutions For Electricity Metrology5/25/1999
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADE7754ARZ | 材料声明 | 质量和可靠性 | 24-Lead SOIC (Wide) | |
| ADE7754ARZRL | 材料声明 | 质量和可靠性 | 24-Lead SOIC (Wide) | |
