ADE9078

高性能三相电能计量IC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 7个高性能模数转换器(ADC)
    • 信噪比(SNR):101 dB
    • 动态范围:10,000:1
    • 宽输入范围:±1 V,0.707 V rms(满量程)
    • 差分输入
  • 最大通道温度漂移:±25 ppm/°C(包括ADC、内部VREF和PGA漂移),支持集成外部标准元件的0.2类电表
  • 电能质量测量
    • 线路频率:各相测量一次
    • 过零检测、过零超时
    • 相位角度测量
  • 支持电流变压器(CT)和罗氏线圈(di/dt)传感器
    • 针对CT的多范围相位/增益补偿
    • 用于罗氏线圈的数字积分器
  • 灵活的波形缓冲器
    • 能够对波形再采样以确保每个线路周期有64点,方便外部谐波分析
    • 事件可触发波形存储
    • 简化数据收集,便于IEC 61000-4-7谐波分析
  • 高级计量特性集
    • 总有功功率、伏安无功(VAR)、伏安(VA)、瓦时、VAR时和VA时、基波VAR和VAR时
    • 基本VAR和VAR小时
    • 各相电流和电压有效值(xIRMS、xVRMS)
    • 支持有功电能标准:IEC 62053-21、IEC 62053-22;EN50470-3;OIML R46、ANSI C12.20
    • 支持无功电能标准:IEC 62053-23、IEC 62053-4
    • 高速通信端口
    • 10 MHz串行外设接口(SPI)
更多细节
show more Icon

ADE9078是一款高度精确的完全集成式电能计量器件。支持电流互感器(CT)和罗氏线圈传感器接口,ADE9078支持用户开发3相计量平台,可实现1级和0.2级高性能电表。

ADE9078集成7个高性能ADC和1个灵活的DSP内核。集成的高端基准电压源确保在整个温度范围内实现低漂移,同时每通道总漂移低于±25 ppm/°C(最大值),且每通道包含可编程增益放大器(PGA)和ADC。

ADE9078提供灵活的波形缓冲器,它以固定数据速率或基于线路频率而变化的采样速率存储样本,从而确保每个周波正好提供64点。根据IEC 61000-4-7,通过这两个选项可在外部处理器中轻松实现符合IEC 61000-4-7标准的谐波分析。

提供两种功率模式以便实现窃电检测:PSM2使用低功耗比较器将电流通道和阈值作比较,并指示该值是否超过IRQ0IRQ1输出;在窃电期间,PSM1可对电流和电压有效值(xVRMS和xIRMS)、有功功率和无功功率进行快速测量。

ADE9078支持高级和高精度的电能测量,实现一个平台涵盖各种高端计量特性组合涵盖多种多功能电能表应用,具有出色的模拟性能。

应用

  • 三相电表
  • 电力质量监控
  • 保护器件
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADE9078ACPZ
  • HTML
  • HTML
ADE9078ACPZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

11月 10, 2022

- 22_0277

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 1, 2024

- 24_0009

arrow down

Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

11月 10, 2022

- 22_0277

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

EVAL-ADE9078

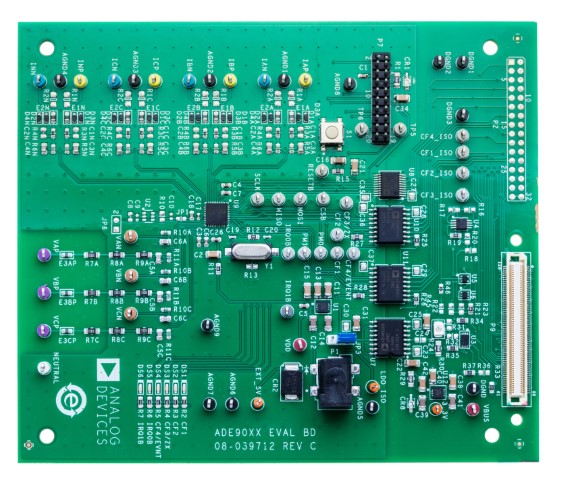

ADE9078 评估板
