概览
优势和特点
- 7个高性能ADC
- 101 dB SNR
- 宽输入电压范围：±1 V（707 mV rms FS，增益为1）
- 差分输入
- 最大通道漂移：±25 ppm/°C（包括ADC、内部VREF、PGA漂移），通过集成外部标准元件支持10000:1动态输入范围
- 0.2类电表
- 电能质量测量
- 可实现IEC 61000-4-30 S类
- VRMS ½、IRMS ½ rms电压每半个周期刷新一次
- 10个周期rms/12个周期rms
- DIP和SWELL监控器
- 线路频率—每相一个频率
- 过零、过零超时
- 相位角度测量
- 支持CT和罗氏线圈(di/dt)传感器
- 针对CT的多段相位/增益补偿
- 用于罗氏线圈的数字积分器
- 灵活的波形缓冲器
- 能够对波形重采样以确保每个线路周期正好提供128个点，方便进行外部谐波分析
- DIP和SWELL等事件可触发波形存储
- 简化数据采集，方便符合IEC6100-4-7标准的谐波分析
- 高级计量特性集
- 总有功功率和基波有功功率、无功功率(VAR)、视在功率(VA)、瓦时、乏时和伏安时
- 总IRMS和基波RMS、VRMS
- 总谐波失真
- 功率因数
- 支持有功电能标准：IEC 62053-21和IEC 62053-22；EN50470-3；OIML R46；以及ANSI C12.20
- 支持无功电能标准：IEC 62053-23、IEC 62053-24
- 高速通信端口：20 MHz串行端口接口(SPI)
- 集成12位逐次逼近型寄存器(SAR) ADC的温度传感器
- 精度：± 3°C（-40°C至+85°C）
产品详情
ADE9000是一款高度精确的完全集成式多相电能和电源质量监控器件。该器件具有出色的模拟性能和数字信号处理(DSP)内核，可在宽动态范围内实现精确的电能监控。集成的高端基准电压源确保整个通道（包括可编程增益放大器(PGA)和模数转换器(ADC)）在整个温度范围内实现低漂移，总漂移低于±25 ppm/°C（最大值）。
ADE9000能够对rms、有功、无功、视在功率和电能进行总值和基波测量，提供了完整的电源监控功能。DIP和SWELL监控、频率、相位角、电压总谐波失真(VTHD)、电流总谐波失真(ITHD)和功率因数测量等高级功能可以实现电源质量测量。根据IEC 61000-4-30 S类计算的½周期rms和10个周期rms/12个周期rms提供瞬时rms测量，从而可进行实时监控。
ADE9000提供灵活的波形缓冲器，它以32 kSPS或8 kSPS的固定数据速率或基于线路频率而变化的采样速率存储样本，从而确保每个线路周期正好提供128个点。重采样可简化外部处理器中至少50个谐波的快速傅立叶变换(FFT)计算。
ADE9000紧密集成采集和计算引擎，从而简化了电能和电源质量监控系统的实现。集成的ADC和DSP引擎通过用户可访问的寄存器计算各种参数并提供数据，或者通过中断引脚指示事件。ADE9000集成七个专用ADC通道，可在3相系统或多达三个单相系统上使用。它支持使用电流互感器(CT)或罗氏线圈来进行电流测量。由于集成数字积分器，因此罗氏线圈无需分立式积分器。
ADE9000极大地简化了电源监控系统中的计算。利用简单的主机微控制器，ADE9000可用于设计独立监控或保护系统，或用于将数据上传至云的低成本节点。
请注意，在整篇数据手册中，多功能引脚（如CF4/EVENT/DREADY）由整个引脚名称或引脚的单个功能表示；例如，EVENT即表示仅与此功能相关。
应用
- 电能和电源监控
- 电力质量监控
- 电力保护设备
- 机械健康状况
- 智能配电单元
- 三相电表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

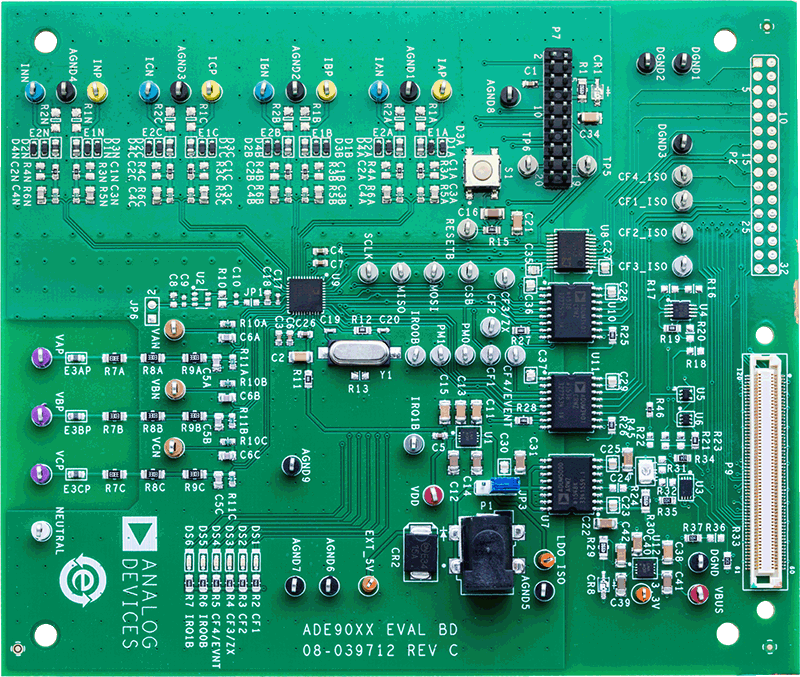

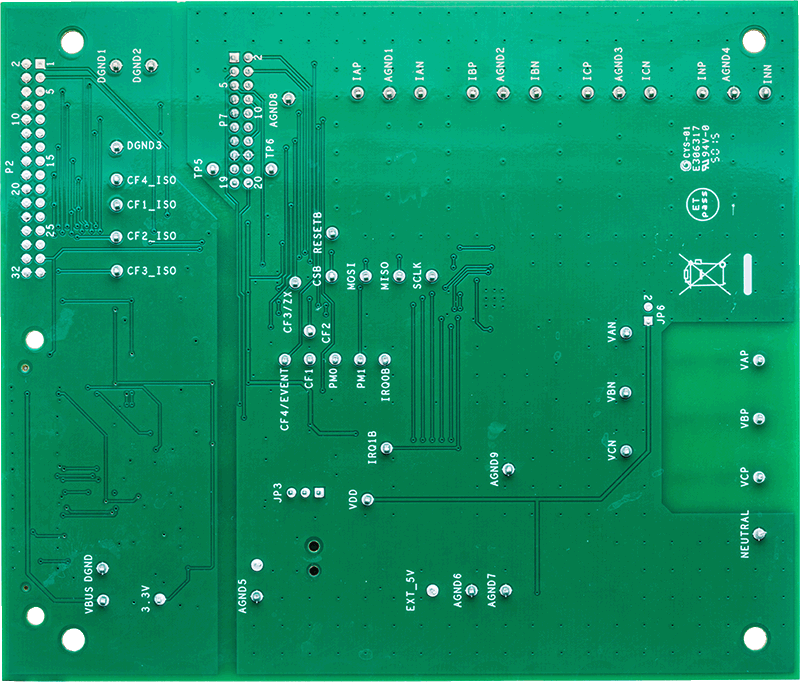

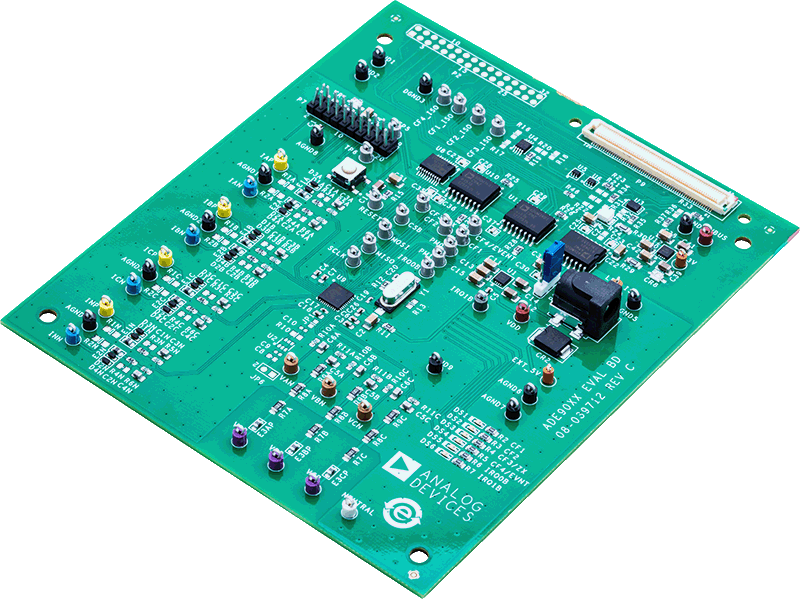

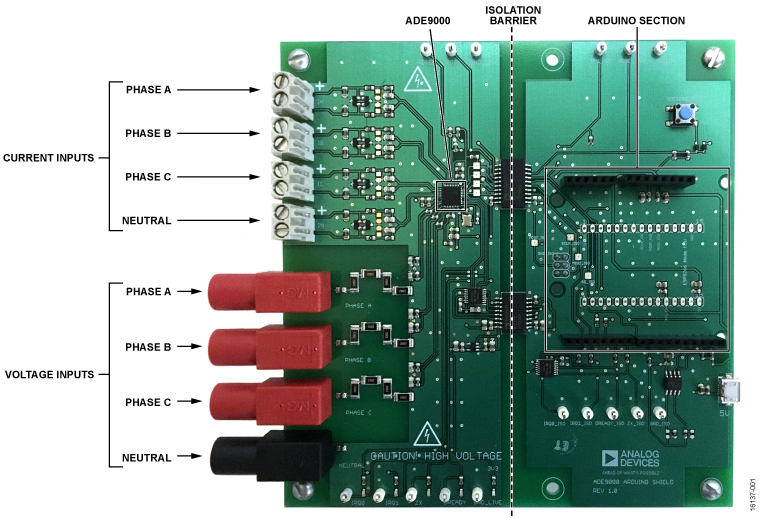

评估套件 (2)
