概述

  • 高精度；支持IEC 60687、IEC 61036、IEC 61268、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
  • 兼容三相三线、三相四线及其它三相服务
  • 25°C时，在1000:1的动态范围内有功电能误差小于0.1%
  • 电源有功/无功/视在电能、电压均方根、电流均方根和采样波形数据
  • 两个脉冲输出，其中一个用于有功功率，而另一个可通过可编程的频率在无功功率和视在功率之间选择
  • 数字功率、相位和均方根失调校准
  • 片内、用户可编程阈值，用于线路电压SAG和过压检测
  • 欲了解更多信息，请参考数据手册

ADE77581是一款高准确度的三相电能计量芯片，带有两路脉冲输出功能和一个串行接口。ADE7758 集成了二阶Σ-D模数转换器, 数字积分器，基准电路，温度传感器，以及所有进行有功，无功和视在电能计量以及有效值计量所需的信号处理元件。

ADE7758 适用于计量各种三相配置条件下的有功，无功和视在电能，如WYE和DELTA系统，包括三线和四线制。ADE7758为各相提供系统校准功能，包括有效值偏移校准、相位校准、功率校准。APCF 逻辑输出提供有功功率信息，VARCF逻辑输出提供瞬时无功率或视在功率信息。

ADE7758 中具有波形采样寄存器，它可以对模数转换器的输出进行访问。该器件集成了一个用于短时低电平和高电平变化的检测电路，变化的阈值电压和持续时间（即半周期数）由用户编程决定。三相中的任一相的线电压过零检测与电压过零点是同步的，过零检测的结果可用于测量三个电压输入中任意一个的周期。也可用于内部芯片的线循环（LINE CYCLE）电能累加模式。该模式使电能累加与半周期的整数倍同步，以此实现更快更准确的校准。

数据通过ADE7758 的SPI 串行接口读取。中断请求输出（IRQ）为开漏极，低电平有效。在ADE7758 中出现一个或多个中断事件时，IRQ输出变为低电平。通过状态寄存器显示中断事件的性质。ADE7758采用24引脚小外形封装（SOIC）。
ADE7758
三项多功能电能计量IC(含各项信息)

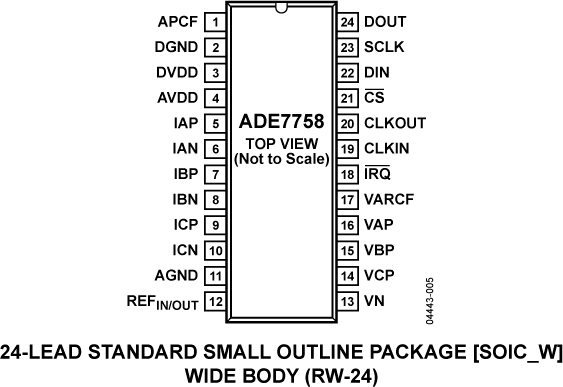

ADE7758 Functional Block Diagram ADE7758 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

应用笔记 2

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

ADE7758 Evaluation Board Software



硬件生态系统

部分模型 产品周期 描述
ADE7858A
量产 多相、多功能电能计量IC，可测量各相的有功和无功功率
ADE9078
量产 高性能三相电能计量IC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

EVAL-ADE7758

ADE7758评估板

立即购买 更多内容

产品详情

此文档介绍ADE7758评估套件的硬件和软件功能。该评估板（瓦时/伏安时/乏时计）通过PC的并行端口进行配置。评估板和PC之间的数据接口完全隔离。评估板将附带基于Windows™的软件，便于快速配置为电表。

ADE7754/ADE7758评估板、此文档以及ADE7758数据手册，为ADE7758提供了一个完整的评估平台。可通过设置跳线配置ADE7758评估板。

该评估板设计用于在最终应用（即电表）中评估ADE7758。借助电流通道（例如，CT）上的适当传感器，该评估板可连接至一个测试基准或高压(240 V rms)测试电路。片上电阻分压器网络为线路电压提供了衰减。本应用笔记还介绍如何连接电流传感器以获得较佳性能。该评估板需要两个外部5 V电源（一个电源起到隔离作用）和适当的电流传感器。
