ADD5207
不推荐用于新设计适合LCD背光应用的4串白光LED驱动器
- 产品模型
- 1
产品详情
- 基于感性升压转换器的白光LED驱动器
- 集成40 V MOSFET，1.5 A限流峰值
- 输入电压范围：
6 V至21 V
- 欲了解更多特性，请参考数据手册 - 最多驱动4个LED电流串
- 可调LED电流，每个通道最高可达25 mA
- 通过裕量控制实现最高效率
- 欲了解更多特性，请参考数据手册
- 调光控制
- 4通道工作模式：
通道间90度相移
- 3通道工作模式：
通道间120度相移 - 通用特性
- 热关断
- 欠压闭锁
- 14引脚、4 mm × 3 mm LFCSP封装

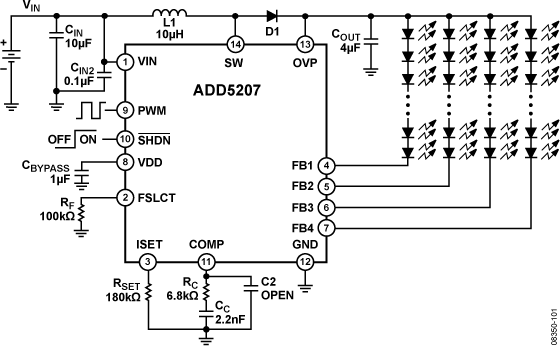

ADD5207是一款基于高效率、电流模式、升压转换器技术的白光LED驱动器，适合背光应用。它具有一个0.15 Ω、1.5 A内部开关，可通过引脚在600 kHz至1 MHz范围内调整工作频率。
ADD5207内置四个调节电流源，可实现均匀的 LED亮度。每个电流源的输出电流最高可达25 mA，LED驱动电流可由外部电阻通过引脚进行调整。ADD5207最多能够驱动四个并联的LED串，各串由多个LED串联在一起，各串之间的电流匹配精度为±1.5%。
它可以提供相移PWM亮度控制。LED调光控制可通过PWM输入来实现。该器件还具有一个8 kHz的LED调光振荡器，用以驱动每个电流源。输入电压范围为6 V至21 V，但该器件可以在低至5.6 V的电压下工作。
ADD5207还具有多种安全保护特性，防止器件在故障状况下受损。如果任一LED开路，该器件将自动禁用故障电流源。内部软启动功能可以防范启动时的浪涌电流。热关断保护功能可以防止器件因过热而受损。
ADD5207采用薄型、散热增强型4 mm × 3 mm × 0.75 mm、14引脚引线框架芯片级封装(LFCSP)，符合RoHS标准，额定温度范围为−25°C至+85°C工业温度范围。
应用
- 笔记本电脑、UMPC和监视器
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADD5207ACPZ-RL | 14-Lead LFCSP (4mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 5, 2022 - 21_0271 Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages |
||
| ADD5207ACPZ-RL | ||
|
10月 18, 2016 - 16_0036 Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products |
||
| ADD5207ACPZ-RL | ||
|
8月 6, 2014 - 13_0230 Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China |
||
| ADD5207ACPZ-RL | ||
|
2月 6, 2024 - 24_0004 Discontinuance of ADD5207 |
||
| ADD5207ACPZ-RL | ||
