ADBMS6815

12通道多节电池电池监控器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 可测量多达12个串联电池单元的电压
  • 最大使用寿命总测量误差:1.5 mV
  • 用于高压电池组的可堆叠架构
  • 内置isoSPI接口
    • 2 Mb隔离串行通信
    • 使用长达20米的单条双绞线
    • 低EMI敏感性和辐射
    • 双向断线保护
    • 耦合电容或变压器
  • ADBMS6815WFS型号设计用于汽车安全完整性等级能力D (ASIL D)的ISO 26262应用。
  • ADBMS6815M包括LPCM,用于在关闭点火开关的状态下监控电池单元和温度
  • 支持热插拔,无需外部保护
  • 在IC和应用电路故障模式下实施诊断
  • 304 μs,以测量系统中的所有电池单元
  • 具有可编程噪声滤波器的16位ADC
  • 无源单元平衡,每通道高达300 mA,具有可编程PWM
  • 7个GPIO或模拟输入
    • 温度或其他传感器输入
    • 可配置为I2C或SPI主机
  • 休眠状态电源电流:5.5 μA
  • 48引脚LQFP封装,带裸露焊盘
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

ADBMS6815是一款多单元电池堆监控器,可测量多达12个串联电池单元,总测量误差(TME)小于1.5 mV。ADBMS6815具有0 V至5 V的电池测量范围,适合大多数电池化学应用。可在304 μs内测量所有12个电池单元,并选择较低的数据采集速率以便降噪。

可将多个ADBMS6815器件串联,以便同时监测很长的高压电池串。每个ADBMS6815都有一个isoSPI接口,用于进行不受RF干扰的远距离高速通信。

多个器件以菊花链形式连接,通过最顶端或底端的器件连接到主处理器。该菊花链可双向操作,即使通信路径出错,也能确保通信完整性。

电池堆可直接为ADBMS6815供电,也可采用隔离电源对其供电。ADBMS6815包括针对每个电池的无源平衡,可对每个单元进行单独的脉宽调制(PWM)占空比控制。其他特性包括一个板载5 V稳压器、七个通用的输入/输出(GPIO)线路和一种电流消耗可降低至5.5 µA的休眠模式。

ADBMS6815WFS型号设计用于汽车安全完整性等级能力D (ASIL D)的ISO 26262应用。

应用

  • 电动和混合动力汽车
  • 备用电池系统
  • 电网储能
  • 高功率便携式设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADBMS6815WCSWZ
  • HTML
  • HTML
ADBMS6815WCSWZ-RL
  • HTML
  • HTML
ADBMS6815WCSWZA
  • HTML
  • HTML
ADBMS6815WCSWZA-RL
  • HTML
  • HTML
ADBMS6815WFSCSWZ
  • HTML
  • HTML
ADBMS6815WFSCSWZ-RL
  • HTML
  • HTML
ADBMS6815WFSCSWZA
  • HTML
  • HTML
ADBMS6815WFSCSWZA-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 27, 2023

- 23_0138

ADBMS6815/ADBMS6817 Die Revision and Copper Wire Change

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 27, 2023

- 23_0138

arrow down

ADBMS6815/ADBMS6817 Die Revision and Copper Wire Change

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EV-K800A0-1512AZ

无线电池管理系统(wBMS)评估套件

zoom

EV-K800A0-1512AZ

无线电池管理系统(wBMS)评估套件

无线电池管理系统(wBMS)评估套件

特性和优点

  • (使用或不使用电池)在工作台上设置并运行wBMS网络,并查看所有相关的BMS和网络信息。
  • 将wBMS器件放在电池组中进行无线网络测试。
  • 连接到客户电池模块时,收集BMS和网络数据。

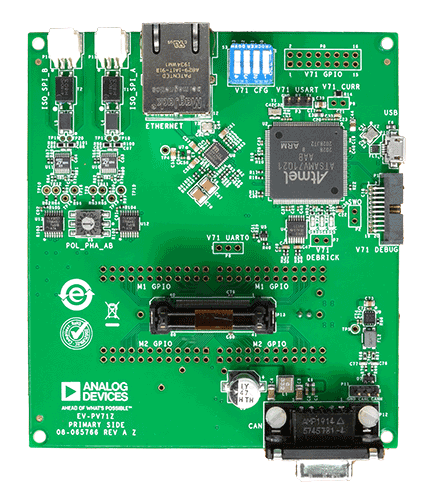

  • 套件双管理器板能够由测试PC或测试主机上运行的客户生成脚本驱动。

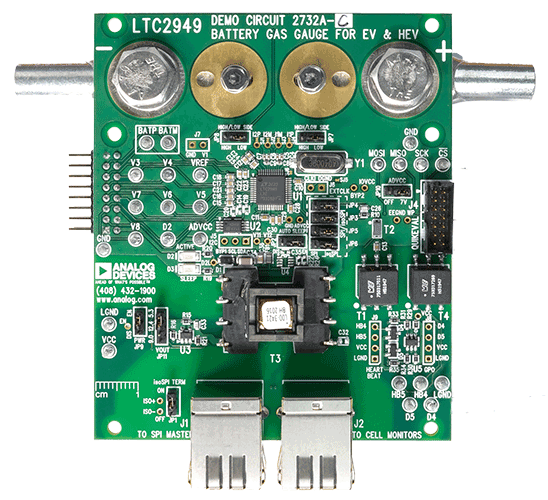

  • 使用LT2949封装级电流传感器演示板进行评估。

如需完整文档,请填写 保密协议(NDA) (pdf)。通过电子邮件将填好的表格、项目详情、公司信息和联系方式发送至 wbms_web_support@analog.com。如需其它支持,请联系 ADI公司当地经销商

产品详情

ADI是无线电池管理系统(wBMS)技术领域的领先企业之一。此页面包含有关提供给客户进行系统评估的ADI wBMS评估套件(EV-K800A0-1512AZ)信息。该套件用于演示、早期可行性研究、系统分析和快速原型制作。

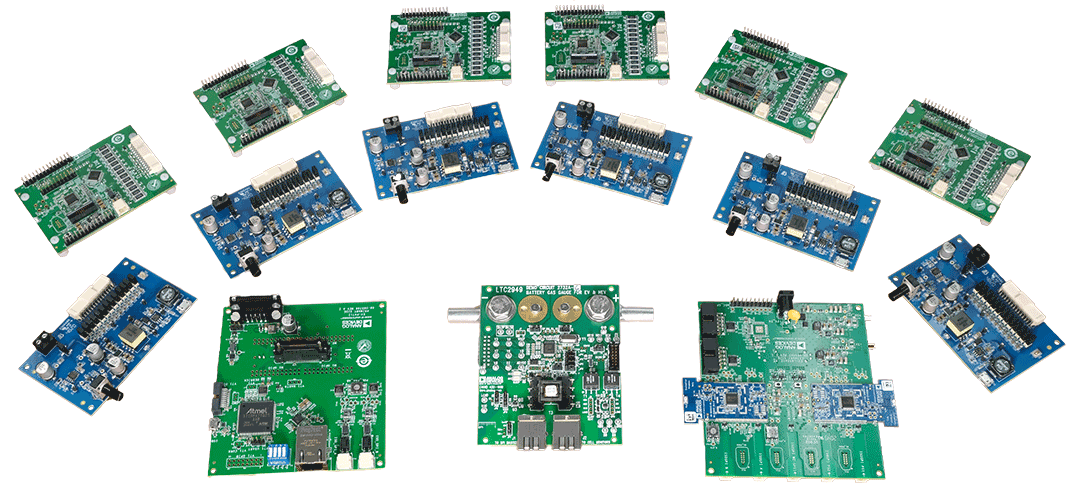

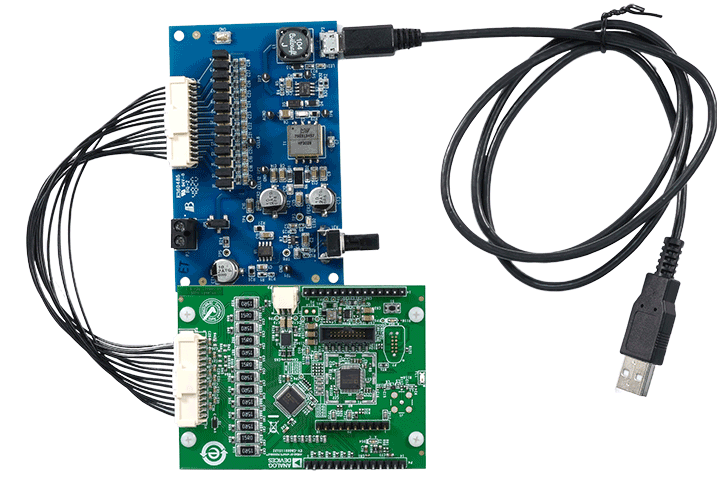

EV-K800A0-1512AZ套件包括六个无线电池单元监视器(EV-C800X11512Z),以及检测电池参数并通过wBMS协议发送至轻型双管理器(EV-L850 A1Z)的wBMS节点。该套件还包含六个电池单元仿真器板(AD12CSBZ),用于仿真电池参数。
