特性
- 低相位噪声锁相环(PLL)
欲了解更多信息，请参阅数据手册 - 3对1.6 GHz LVPECL输出
每对输出共用1至32分频器和粗调相位延迟
加性输出抖动：225 fs均方根值
通道间偏斜成对输出小于10 ps
- 上电时所有输出自动同步
- 提供手动输出同步
- 采用48引脚LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD9518-11 提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且集成片内PLL和VCO。片内VCO的调谐频率范围为2.30 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。
AD9518-1强调低抖动和相位噪声以实现数据转换器的优较佳性能，同时能够满足其他应用所需的严格相位噪声和抖动要求。
AD9518-1具有六个LVPECL输出（三对）。LVPECL输出的工作频率可达1.6 GHz。
对于需要额外输出、晶体参考输入、零延迟或EEPROM的应用以便在启动时自动配置，提供AD9520和AD9522。
此外，AD9516和AD9517类似于AD9518，但具有不同的输出组合。
每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。
AD9518-1提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。
AD9518-1的额定工作温度范围为−40°C至+85°C工业温度范围。
应用- 低抖动、低相位噪声时钟分配
- 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
- 前向纠错(G.710)
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备(ATE)和高性能仪器仪表
1AD9518泛指AD9518系列的所有器件。 但是，使用AD9518-1时，它仅指AD9518系列的该特定器件。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9518-1
文档
筛查
1 应用
-
全部
-
数据手册
-
应用笔记
-
技术文章
-
用户手册
-
常见问题
-
全部
-
英文
-
中文
-
日文
数据手册
1
应用笔记
28
359 kB
1076 kB
HTML
HTML
HTML
HTML
技术文章
6
URL
URL
URL
URL
URL
URL
用户手册
2
常见问题
1
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 11
AN-0974: TD-SCMA多载波系统可行性研究 (Rev.0)
AN-939: 利用AD9912的超奈奎斯特频率操作得到高RF输出信号 (Rev.0)
AN-927: 确定杂散来源是DDS/DAC还是其他器件(例如开关电源)[中文版] (Rev.0)
AN-873: ADF4xxx系列PLL频率合成器的锁定检测 (Rev.0)
AN-769: 基于AD9540产生多时钟输出 (Rev.0)
AN-823: 时钟应用中的直接数字频率合成器[中文版] (Rev.0)
AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev.A)
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev.0)
AN-741: 鲜为人知的相位噪声特性
AN-835：高速ADC测试和评估
AN-769: Generating Multiple Clock Outputs from the AD9540
技术文章 6
Design A Clock-Distribution Strategy With Confidence
Understand the Effects of Clock Jitter and Phase Noise on Sampled Systems
ADI Buys Korean Mobile TV Chip Maker
Speedy A/Ds Demand Stable Clocks
Low-power direct digital synthesizer cores enable high level of integration
Improved DDS Devices Enable Advanced Comm Systems
常见问题 1
产品选型指南 1
器件驱动器 1
非常见问题 12
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

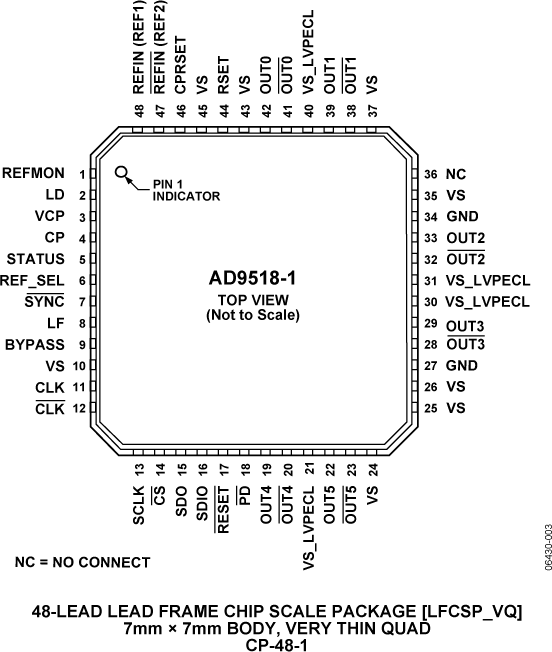

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9518-1ABCPZ |
48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)
|
|
|
| AD9518-1ABCPZ-RL7 |
48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)
|
|
|
| AD9518-1BCPZ |
48-Lead LFCSP (7mm x 7mm w/ EP)
|
|
|
| AD9518-1BCPZ-REEL7 |
48-Lead LFCSP (7mm x 7mm w/ EP)
|
|
- AD9518-1ABCPZ
- 引脚/封装图-中文版
-
48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9518-1ABCPZ-RL7
- 引脚/封装图-中文版
-
48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9518-1BCPZ
- 引脚/封装图-中文版
-
48-Lead LFCSP (7mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9518-1BCPZ-REEL7
- 引脚/封装图-中文版
-
48-Lead LFCSP (7mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9518-1ABCPZ
量产
AD9518-1ABCPZ-RL7
量产
9月 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD9518-1ABCPZ
量产
AD9518-1ABCPZ-RL7
量产
8月 21, 2009
- 09_0156
Moisture Sensitivity Level (MSL) change for select devices packaged in 7x7mm, 8x8mm, and 9x9mm LFCSP packages. Introduction of new models on all affected devices indicated by a revision letter in the model part number.
AD9518-1BCPZ
过期
AD9518-1BCPZ-REEL7
过期
3月 12, 2010
- 10_0031
Discontinuation and replacement of select models of generics as listed herein.
AD9518-1BCPZ
过期
AD9518-1BCPZ-REEL7
过期
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9518-1ABCPZ
量产
AD9518-1ABCPZ-RL7
量产
9月 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
AD9518-1ABCPZ
量产
AD9518-1ABCPZ-RL7
量产
8月 21, 2009
- 09_0156
Moisture Sensitivity Level (MSL) change for select devices packaged in 7x7mm, 8x8mm, and 9x9mm LFCSP packages. Introduction of new models on all affected devices indicated by a revision letter in the model part number.
AD9518-1BCPZ
过期
AD9518-1BCPZ-REEL7
过期
3月 12, 2010
- 10_0031
Discontinuation and replacement of select models of generics as listed herein.
软件和型号相关生态系统
器件驱动器
正在寻找评估软件？您可以在这里找到
评估套件 1
EVAL-AD9518-1
AD9518- 1评估板
产品详情
AD9516-x、AD9517-x和AD9518-x均为低噪声PLL时钟频率合成器，集成了VCO、时钟分频器和多达14个输出。AD9516具有自动保持和灵活的参考输入电路，支持非常平稳的参考时钟切换。AD9516系列还提供用于外部VCXO的必要配置。
AD9516评估板是一款紧凑、易于使用的平台，可用来评估AD9516的全部特性。AD9516、AD9517和AD9518的不同之处在于封装尺寸和输出数量。AD9517和AD9518的评估软件主窗口反映了较少输出，但所有器件的操作均相同。
请将本用户指南与AD9516、AD9517和AD9518数据手册配合使用。
