AD9235

12位、20/40/65 MSPS、3 V 模数转换器（ADC）

英文数据手册

量产

顶部

概览

优势和特点
产品详情

优势和特点

+3 V单电源供电（2.7 V至3.6 V）
信噪比（SNR）：
70 dBc（至Nyquist频率、65 MSPS）
无杂散动态范围（SFDR）：
85 dBc（至Nyquist频率、65 MSPS）
低功耗：300 mW （65 MSPS）
片内基准电压源和SHA

差分输入、500 MHz带宽
微分非线性（DNL）：±0.4 LSB
灵活的模拟输入范围：1 V p-p至2 V p-p
数据格式：偏移二进制或二进制补码
时钟占空比稳定器
引脚排列可升级至AD9215、AD9236、AD9245

产品详情

AD9235属于单芯片、12位、20/40/65 MSPS模数转换器（ADC）系列，采用3 V单电源供电，该系列均内置一个高性能采样保持放大器（SHA）和基准电压源。AD9235采用多级差分流水线架构，内置输出纠错逻辑，在20/40/65 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器（SHA），用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统，以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比，AD9235的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个单端时钟输入来控制所有内部转换周期。一个占空比稳定器（DCS）用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。数字输出数据格式为标准二进制或二进制补码。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

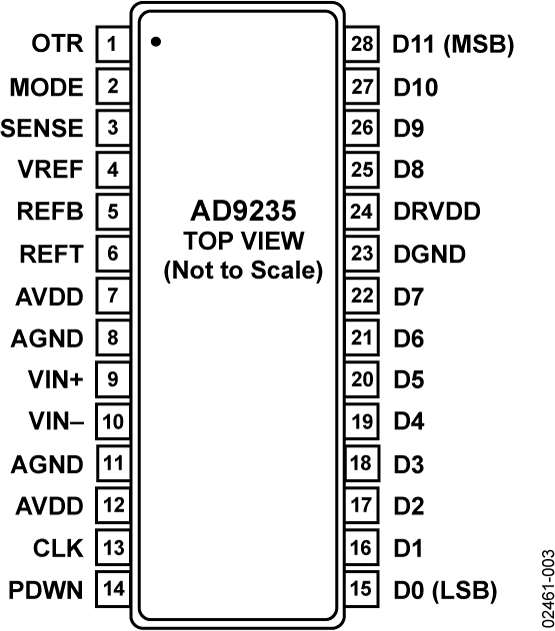

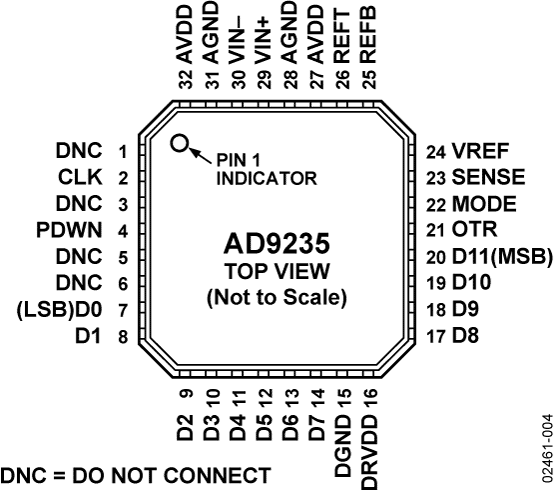

AD9235采用先进的CMOS工艺制造，提供28引脚超薄紧缩小型封装（TSSOP）和32引脚芯片级封装（LFCSP），额定温度范围为-40°C至+85°C工业温度范围。

产品分类

模数转换器
- 标准高速模数转换器>20 MSPS

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

EVAL-AD9235

AD9235 评估板

文档

数据手册 (1)

AD9235: 12-Bit, 20/40/65 MSPS 3 V A/D Converter Data Sheet (Rev. D)

应用笔记 (32)

CDMA2000多载波系统可行性研究 (Rev. AN-808)

AN-905: Visual Analog Converter Evaluation Tool Version 1.0 User Manual (Rev. 0)

AN-835: Understanding High Speed ADC Testing and Evaluation (Rev. B)

AN-501: Aperture Uncertainty and ADC System Performance (Rev. A)

AN-282: Fundamentals of Sampled Data Systems

AN-756: Sampled Systems and the Effects of Clock Phase Noise and Jitter (Rev. 0)

AN-827: A Resonant Approach to Interfacing Amplifiers to Switched-Capacitor ADCs (Rev. 0)

AN-935: Designing an ADC Transformer-Coupled Front End (Rev. 0)

AN-742: Frequency Domain Response of Switched-Capacitor ADCs (Rev. C)

AN-345: Grounding for Low-and-High-Frequency Circuits

AN-835: 高速ADC测试和评估 (Rev. 0)

AN-1142: 高速ADC PCB布局布线技巧 (Rev. 0)

AN-1142: Techniques for High Speed ADC PCB Layout (Rev. 0)

AN-282: 采样数据系统基本原理[中文版] (Rev. A)

AN-737: 如何用ADIsimADC完成ADC建模 (Rev. B)

AN-737: How ADIsimADC Models an ADC (Rev. B)

AN-807: 多载波WCDMA的可行性 (Rev. 0)

AN-807: Multicarrier WCDMA Feasibility (Rev. 0)

Multicarrier CDMA2000 Feasibility (Rev. AN-808)

AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)

AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev. 0)

AN-905: VisualAnalog™转换器评估工具1.0版用户手册 (Rev. 0)

AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0)

AN-803: 利用引脚兼容高速ADC简化设计任务 (Rev. 0)

AN-803: Pin Compatible High Speed ADCs Simplify Design Tasks (Rev. 0)

AN-715: 走近IBIS模型：什么是IBIS模型？它们是如何生成的？ (Rev. 0)

AN-715: A First Approach to IBIS Models: What They Are and How They Are Generated (Rev. 0)

AN-345: 低频和高频电路接地

AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev. 0)

AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev. A)

AN-741: Little Known Characteristics of Phase Noise (Rev. 0)

AN-741: 鲜为人知的相位噪声特性

工具及仿真模型

IBIS模型

AD9235 IBIS Models

IBS

AD9235 (Valid for Both BRU and BCP Packages and All Speed Grades)

设计工具

Visual Analog

对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。

配套产品推荐

AD9235 配套产品

推荐 ADC Drivers

For baseband applications: AD8138, ADA4932-1.
For frequencies in the second Nyquist zone: AD8352.

推荐 Clock Drivers

For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.

推荐 External Reference

For improved thermal drift and gain accuracy: ADR130.
