概览

优势和特点

  • 单位增益带宽:34 MHz
  • 快速建立:0.01%建立时间为135 ns
  • 压摆率:250 V/µs
  • 输入失调电压:1 mV(最大值,AD843K/B)
  • 输入偏置电流:0.6 nA(典型值)
  • 输入电压噪声:19 nV/vHz
  • 开环增益:30 V/mV(500 Ω负载)
  • 输出电流:50 mA(最小值)
  • 电源电流:13 mA(最大值)

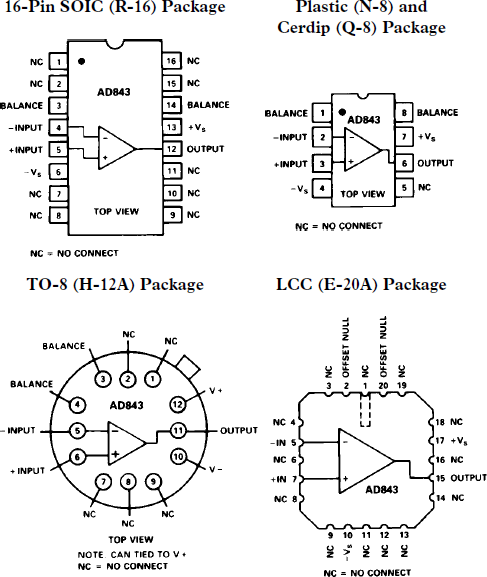

  • 提供8引脚塑料小型DIP和
    Cerdip、16引脚SOIC、20引脚LCC和
    12引脚密封金属帽壳封装。
  • 同时提供芯片和MIL-STD-883B产品。

产品详情

AD843是一款快速建立、34 MHz、CBFET输入运算放大器。AD843在提供34 MHz带宽和135 ns建立时间(最终值0.01%,10 V步进)的同时,还融合了FET输入放大器的低(0.6 nA)输入偏置电流特性。AD843是ADI公司宽带宽运算放大器系列产品之一。这几款器件均采用ADI公司结隔离互补双极性(CB)工艺制造。该工艺可以实现直流精度和宽带交流性能的组合,这在以前用单芯片运算放大器是难以做到的。

AD843 250 V/µs的压摆率及其0.6 nA的输入偏置电流确保了它在高速采样保持应用和高速积分器中的出色性能表现。这款放大器还是高带宽有源滤波器和高频信号调理电路的理想之选。

与许多高频放大器不同,AD843不需要外部补偿并能在整个工作温度范围内保持稳定。它按性能分为五级:AD843J和AD843K的额定温度范围为0°C至+70°C商用温度范围。AD843A和AD843B的额定温度范围为-40°C至+85°C工业温度范围。AD843S按照MIL-STD-883B Rev. C标准加工,额定温度范围为-55°C至+125°C军用温度范围。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
