AD8312

50 MHz 至3.5 GHz、45 dB RF对数检波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 完整的RF检波器功能
  • 典型范围: −45 dBm至0 dBm,基准电阻为50 Ω
  • 频率响应范围:50 MHz至3.5 GHz
  • 出色的温度稳定性,线性dB响应
  • 精确至3.5 GHz
  • 快速响应: 85/120 ns(上升/下降)
  • 低功耗: 12 mW (2.7 V)
更多细节
show more Icon

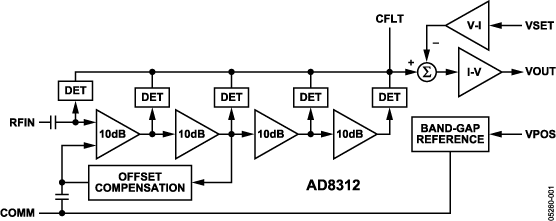

AD8312是一款用于RF信号测量的低成本完整子系统,工作频率范围为50 MHz至3.5 GHz,典型动态范围为45 dB,主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比,它能够提供更宽的动态范围和更高的精度,在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。

同时灵敏度较高,允许以较低信号电平进行测量,从而降低了耦合至检波器所需的功耗。 它实质上是一种电压响应器件,典型信号范围为1.25 mV至224 mV均方根值(rms),或-45 dBm至0 dBm ,基准电阻为50 Ω。

为了方便起见,该信号使用5 pF电容在内部交流耦合至采用1.3 pF分流的3 kΩ负载。 在转折频率约16 MHz时,此高通耦合可使工作频率较低。。 因此,信号源可以直流接地。

由于输入信号电平从1.25 mV增加至224 mV,AD8312输出VOUT从接地电压附近升高至大约1.2 V。 当需要增加输入波形求平均值的时间间隔时,可在VOUT与CFLT引脚之间连接电容。

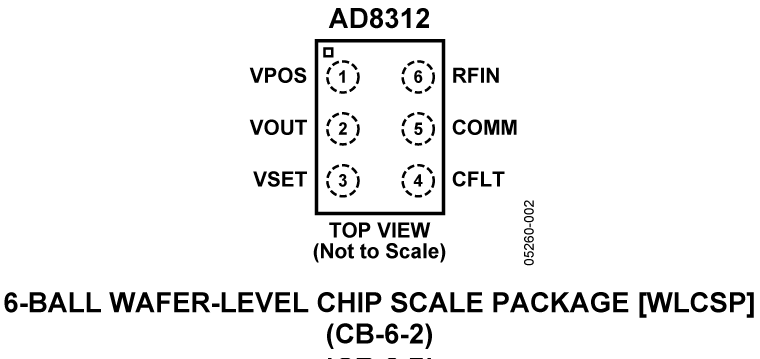

AD8312提供6引脚1.0 mm × 1.5 mm晶圆级芯片规模封装,采用2.7 V至5.5 V电源供电,功耗为4.2 mA。

应用

  • 蜂窝手机(GSM、CDMA、WCDMA)
  • 用于无线终端设备的RSSI和TSSI
  • 发射机功率测量

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD8312ACBZ-P2
  • HTML
  • HTML
AD8312ACBZ-P7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 3, 2018

- 18_0071

Bump Site Transfer for 6" Wafer Bumping

2月 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 3, 2018

- 18_0071

arrow down
2月 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-AD8312

AD8312 评估板

zoom

EVAL-AD8312

AD8312 评估板

产品详情

AD8312-EVALZ是一款配置齐全的4层FR4评估板。 正常工作时需使用2.7 V至5 V/10 mA电源。 应将电源连接至VPOS和GND引脚。 RF输入信号施加于边缘安装型SMA类RF连接器(RFIN)。 检波器输出信号可通过SMA连接器的VOUT引脚获取。
