AD8306

5MHz至400 MHz 、100 DB高精度限幅-对数放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 完整、完全校准的对数-限幅中频放大器
  • 动态范围:100 dB (–91 dBV至+9 dBV)
  • RSSI缩放不随温度和电源电压而变化:斜率:20 mV/dB
    截距:–95 dBm
    RSSI线性度:±0.4 dB(至200 MHz)
  • 完全差分输入,RIN = 1 kΩ,
    CIN = 2.5 pF
  • 单电源:+2.7 V至+6.5 V,
    电流:16 mA(典型值)
  • 可编程限幅器增益和输出电流
    差分输出至10 mA,2.4 V峰峰值
    总增益:90 dB,带宽:400 MHz
    恒定相位(典型延迟偏差:±56 ps)
  • 上电时间:500 ns,休眠电流:<1 mA
更多细节
show more Icon

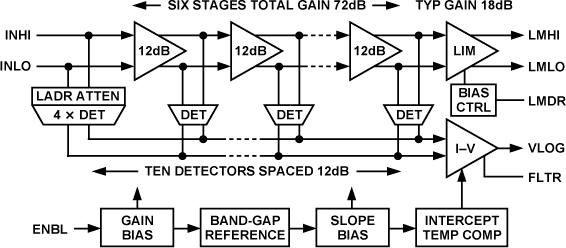

AD8306是一款完整中频限幅放大器,可以在100 dB动态范围内对输入信号进行精确对数(dB)测量(RSSI函数),并提供可编程限幅器输出,工作频率范围为5 MHz至400 MHz。

本产品可提供评估板,订购型号为:AD8306-EVAL。评估板的原理图和布局参见产品数据手册。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

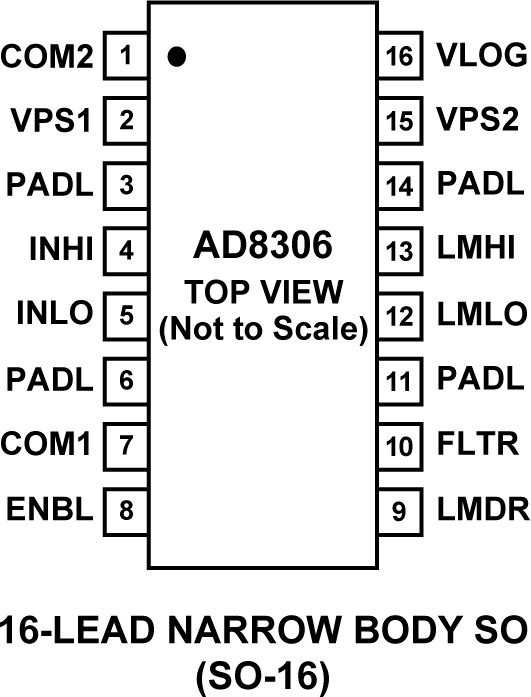

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
5962-9864601QEA
  • HTML
  • HTML
AD8306ACHIPS
  • HTML
  • HTML
AD8306ARZ
  • HTML
  • HTML
AD8306ARZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 9, 2018

- 16_0026

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

11月 9, 2011

- 11_0050

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

11月 9, 2011

- 11_0182

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

2月 1, 2010

- 10_0020

Test Solutions Services, Inc.(TSSI) as Subcontractor Burn-in Facility.

4月 21, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

10月 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 9, 2018

- 16_0026

arrow down

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

11月 9, 2011

- 11_0050

arrow down

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

11月 9, 2011

- 11_0182

arrow down

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

2月 1, 2010

- 10_0020

arrow down

Test Solutions Services, Inc.(TSSI) as Subcontractor Burn-in Facility.

4月 21, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

10月 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

EVAL-AD8306

AD8306 评估板

zoom

EVAL-AD8306

AD8306 评估板

产品详情

AD8306-EVALZ是一款配置齐全的4层FR4全功能评估板,设计用来帮助用户轻松评估AD8306的所有特性。它提供RF输入、限幅器输出和VLOG输出SMA连接,并采用单端设置。卡边沿提供了一个选项,需要时,RF输入和限幅器输出可以采用全差分信号工作。将线夹引线连接到Vs和COM测试点,评估板就可以使用+5V/16 mA电源;电源电压范围为+2.7至+6.5V。
