AD8302

2.7 GHzRF/IF增益相位检波器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 测量高达2.7 GHz的增益/损耗和相位
  • 双通道解调对数放大器和鉴相器
  • 输入范围：-60 dBm至0 dBm（在50 Ω系统中）
  • 精确的增益测量调整(30 mV/dB)
    • 非线性度：< 0.5 dB（典型值）
  • 精确的相位测量调整（10 mV/度）
    • 非线性度：< 1度（典型值）
  • 测量/控制器/电平比较器模式
  • 采用2.7 V至5.5 V电源电压供电
  • 稳定的1.8 V基准电压输出
  • 小信号包络带宽范围：DC至30 MHz
更多细节
show more Icon

AD8302是一款完全集成式系统，用于测量多种接收、发射和仪器仪表应用中的增益/损耗和相位。它只需极少的外部元件，采用2.7 V至5.5 V单电源供电。在50 Ω系统中，交流耦合输入信号范围为–60 dBm至0 dBm，低频高达2.7 GHz。这些输出在±30 dB的范围内提供精确的增益或损耗测量，调整比例为30 mV/dB，相位范围为0°–180°，调整比例为10 mV/度。两个子系统都具有30 MHz的输出带宽，可通过增加外部滤波器电容来降低该带宽。AD8302可在控制器模式下使用，驱动信号链的增益和相位达到预定设定点。

AD8302包括一对紧密匹配的解调对数放大器，每个放大器具有60 dB测量范围。通过提取其输出之差，可测量两个输入信号之间的幅值比或增益。这些信号甚至处于不同的频率下，以便测量转换增益或损耗。通过在一个输入上施加未知信号并在另一个输入上施加校准的交流基准信号，AD8302可用于确定绝对信号电平。通过禁用输出级反馈连接，可使用设定点引脚MSET和PSET实现比较器，从而设置阈值。

信号输入采用单端模式，可将其直接匹配并连接到定向耦合器。在低频下，其输入阻抗为3 kΩ（标称值）。

AD8302包括一个乘法器类型的鉴相器，但精确相位平衡由出现在两个对数放大器输出上的完全受限信号驱动。因此，相位精度测量在宽范围内与信号电平无关。

在0 V至1.8 V的标准输出范围内，可负载接地参考输出上同时提供相位和增益输出电压。输出驱动器的源电流或吸电流最高可达8 mA。用户可通过稳定的1.8 V可负载参考电压对输出范围进行精确的重新定位。

在控制器应用中，增益输出引脚VMAG和设定点控制引脚MSET之间的连接中断。所需的设定点出现在MSET上，而VMAG控制信号可驱动合适的外部可变增益器件。同样，相位输出引脚VPHS及其设定点控制引脚PSET之间的反馈路径可能中断，以便作为相位控制器工作。

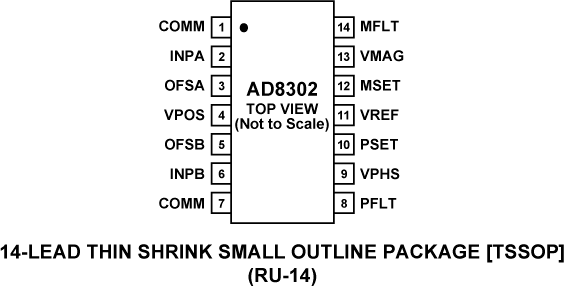

AD8302采用ADI公司专有的高性能25 GHz SOI互补双极性IC工艺制造。提供14引脚TSSOP封装，工作温度范围为-40°C至+85°C。同时提供评估板。

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD8302

文档

20
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 用户手册
  • 评估设计文件
  • 数据手册
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/28/2006
英文

AD8302: LF–2.7 GHz RF/IF Gain and Phase Detector Data Sheet (Rev.B)

打开PDF文件

redirect
576.02 K
download

下载 PDF

PDF Vector

pdf

更新 09/05/2008
日文

AD8302: ゲイン／位相検出器、LF～2.7GHz、RF/IF (Rev.0)

打开PDF文件

redirect
510 kB
download

下载 PDF

技术文章

9

PDF Vector

pdf

更新 12/01/2002
英文
Detecting Fast RF Bursts using Log Amps redirect icon

174 kB

download

下载 PDF

PDF Vector

pdf

更新 11/01/2005
英文
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs) redirect icon

609 kB

download

下载 PDF

PDF Vector

pdf

更新 11/02/2002
英文
Make Precise Base-Station Power Measurements redirect icon

1764 kB

download

下载 PDF

PDF Vector

HTML

更新 11/01/2005
英文
Measuring VSWR and Gain in Wireless Systems redirect icon

PDF Vector

HTML

更新 10/19/2000
英文
Measurement and Control of RF Power (Part I) redirect icon

PDF Vector

HTML

更新 10/19/2000
日文
RF電力の測定と制御（パートI） redirect icon

PDF Vector

HTML

更新 02/09/2001
英文
Measurement and Control of RF Power (Part III) redirect icon

PDF Vector

HTML

更新 12/01/2000
英文
Measurement and Control of RF Power (Part II) redirect icon

PDF Vector

HTML

更新 12/01/2000
日文
RF電力の測定と制御（パートII） redirect icon

用户手册

1

PDF Vector

WIKI

更新 08/30/2018
英文
AD8302 Arduino Shield Board with PC-Based Software GUI User Guide redirect icon

评估设计文件

2

PDF Vector

zip

更新 09/18/2011
英文
AD8302 Gerber Files redirect icon

213 kB

download

下载 PDF

PDF Vector

zip

更新 09/18/2011
中文
AD8302 Gerber文件 redirect icon

213 kB

download

下载 PDF

应用笔记

6

PDF Vector

HTML

更新 05/01/2005
英文
AN-691: Operation of RF Detector Products at Low Frequency redirect icon

PDF Vector

HTML

更新 05/01/2005
中文
AN-691：RF检波器的低频工作特性 redirect icon

PDF Vector

HTML

更新 05/01/2005
日文
AN-691: 低周波での RF ディテクタ製品の動作 redirect icon

PDF Vector

HTML

更新 05/04/2020
英文
AN-1040: RF Power Calibration Improves Performance of Wireless Transmitters redirect icon

PDF Vector

HTML

更新 05/04/2020
中文
AN-1040: RF功率校准提高无线发射机的性能 redirect icon

PDF Vector

HTML

更新 05/04/2020
日文
AN-1040: ワイヤレス・トランスミッタの性能を改善する RF 電力キャリブレーション redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 12
show more Icon

数据手册 1

AD8302: LF–2.7 GHz RF/IF Gain and Phase Detector Data Sheet (Rev.B)

用户手册 1

AD8302 Arduino Shield Board with PC-Based Software GUI User Guide

应用笔记 2

AN-691：RF检波器的低频工作特性
AN-1040: RF功率校准提高无线发射机的性能

技术文章 7

Detecting Fast RF Bursts using Log Amps
Measuring the RF Power in CDMA2000 and W-CDMA High Power Amplifiers (HPAs)
Make Precise Base-Station Power Measurements
Measuring VSWR and Gain in Wireless Systems
Measurement and Control of RF Power (Part I)
Measurement and Control of RF Power (Part III)
Measurement and Control of RF Power (Part II)

评估设计文件 1

AD8302 Gerber文件

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD8302ARUZ 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8302ARUZ-REEL 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD8302ARUZ-RL7 14-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

PCN21_0035_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon

9月 26, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD8302ARUZ

量产

AD8302ARUZ-RL7

量产

pdf

PCN11_0218_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

6月 22, 2010

- 09_0217

Addition of Jiangsu Changjiang Electronics Technology (JCET) as an alternate Assembly source for 10L MSOP and 14L TSSOP,and Advanced Semiconductor Engineering (ASE) for 10L MSOP and 14L SOICN package.

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

PCN09_0217_Form

external-icon

xls

Material_Report

Download

xls

Detailed Parts List

Download

xls

Detailed Parts List

Download

Detailed Change Description

Detailed Change Description

Reliability Report

Reliability Report

9月 9, 2009

- 07_0083

Polyimide Change

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

Material_Report.csv

xls

Material_Report

Download

pdf

PCN07_0083_Form

external-icon

pdf

Qual Report

external-icon

3月 23, 2009

- 09_0041

ADWIL Fab XFCB2 Front End Manufacturing Change

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

Form

external-icon

xls

Material_Report

Download

pdf

QUAL_PLAN

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

PCN21_0035_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Other

external-icon
9月 26, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD8302ARUZ

量产

AD8302ARUZ-RL7

量产

pdf

PCN11_0218_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon
6月 22, 2010

- 09_0217

arrow down

Addition of Jiangsu Changjiang Electronics Technology (JCET) as an alternate Assembly source for 10L MSOP and 14L TSSOP,and Advanced Semiconductor Engineering (ASE) for 10L MSOP and 14L SOICN package.

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

PCN09_0217_Form

external-icon

xls

Material_Report

Download

xls

Detailed Parts List

Download

xls

Detailed Parts List

Download
Detailed Change Description
Detailed Change Description
Reliability Report
Reliability Report
9月 9, 2009

- 07_0083

arrow down

Polyimide Change

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

Material_Report.csv

xls

Material_Report

Download

pdf

PCN07_0083_Form

external-icon

pdf

Qual Report

external-icon
3月 23, 2009

- 09_0041

arrow down

ADWIL Fab XFCB2 Front End Manufacturing Change

AD8302ARUZ

量产

AD8302ARUZ-REEL

量产

AD8302ARUZ-RL7

量产

pdf

Form

external-icon

xls

Material_Report

Download

pdf

QUAL_PLAN

external-icon

软件和型号相关生态系统

评估套件 2

reference details image

EVAL-AD8302-ARDZ

集成PC软件GUI的AD8302 Arduino扩展板

zoom

EVAL-AD8302-ARDZ

集成PC软件GUI的AD8302 Arduino扩展板

download icon

下载

 print icon

打印
EVAL-AD8302-ARDZ
集成PC软件GUI的AD8302 Arduino扩展板
立即购买 更多内容

产品详情

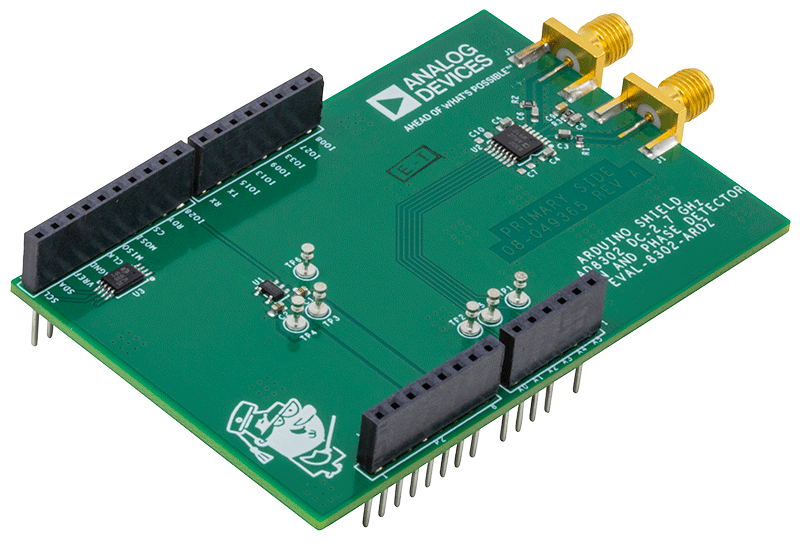

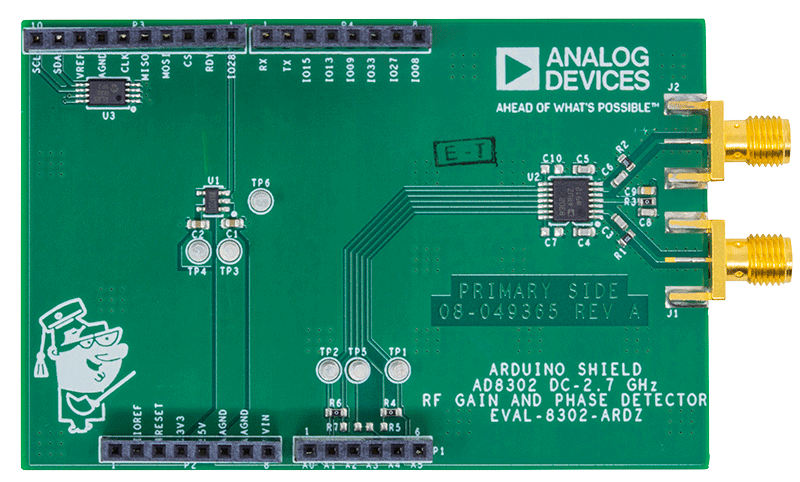

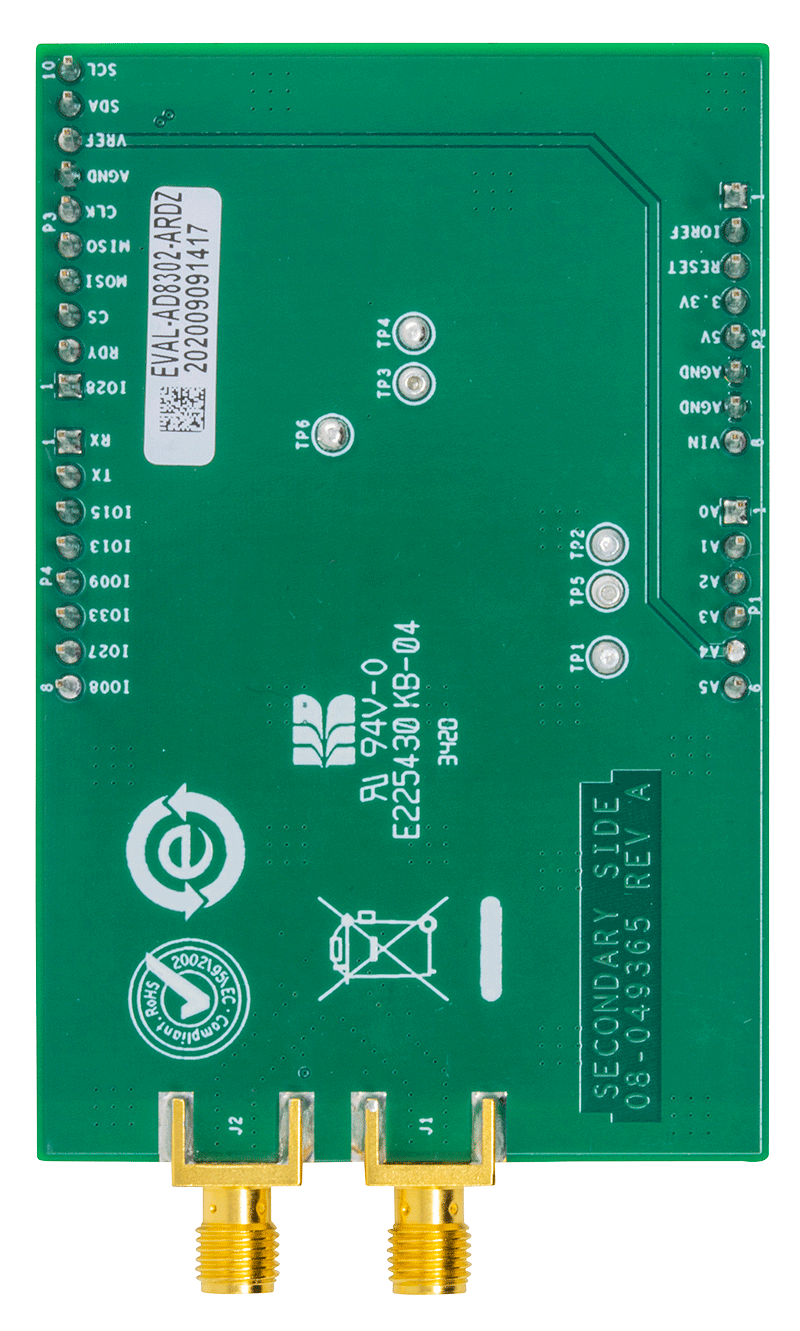

EVAL-AD8302-ARDZ扩展板具有AD8302的功能，配有一款增益和相位检波器，采用高达2.7 GHz的低频工作。AD8302的电压输出接至Arduino基板的ANALOG IN连接器。这样，RF功率检波器的输出电压可轻松通过Arduino基板集成的六通道ADC进行数字化处理。
