概览

优势和特点

  • 低成本单路(AD8091)和双路(AD8092)放大器
  • 额定电源电压：+3 V、+5 V和±5 V
  • 单电源供电
    输出摆幅达到任一供电轨25 mV范围内
  • 高速、快速建立(5 V)
    –3 dB带宽：110 MHz (G = +1)
    压摆率：145 V/µs
    0.1%建立时间：50 ns
  • 良好的视频特性(G = +2)
    0.1 dB增益平坦度：20 MHz(RL = 150 Ω)
    差分增益误差：0.03%(RL = 1 kΩ)
    差分相位误差：0.03%(RL = 1 kΩ)
  • 低失真
    总谐波失真：-80 dBc(1 MHz，RL = 100 Ω)
  • 出色的负载驱动能力
    从供电轨驱动45 mA、0.5 V
    驱动50 pF容性负载(G = +1)
  • 低功耗：每个放大器4.4 mA

产品详情

AD8091(单路)和AD8092(双路)均为低成本、高速电压反馈型放大器，采用+3 V、+5 V或±5 V电源供电。这些放大器具有单电源供电能力，输入电压范围扩展至负供电轨以下200 mV，且在正供电轨1 V范围以内。

虽然AD8091/AD8092成本较低，但仍能够提供出色的整体性能和丰富多样的功能。输出电压摆幅达到各供电轨25 mV以内，可提供最大的输出动态范围及出色的过驱恢复能力。因此AD8091/AD8092适合视频电子设备应用，如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使这些器件成为有源滤波器应用的理想器件。AD8091/AD8092的电源电流较低，可以采用3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

宽带宽和快速压摆率使这些放大器也适合许多通用型高速应用，其中要求采用最高±6 V双电源和+3 V至+12 V单电源。

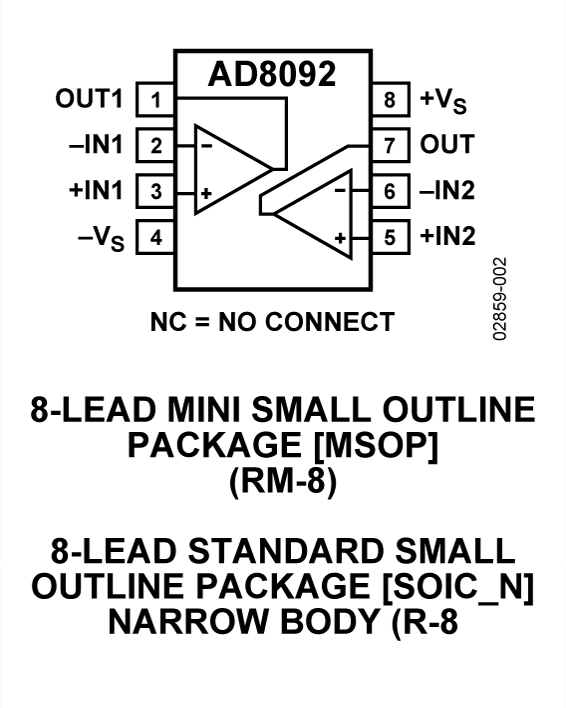

这些低成本、高性能放大器采用8引脚SOIC (AD8091/AD8092)、小型SOT23-5 (AD8091)和MSOP (AD8092)封装。

应用

  • 同轴电缆驱动器
  • 有源滤波器
  • 视频切换器
  • 专业相机
  • CCD成像系统
  • CDs/DVD
  • 时钟缓冲器

    • 数据手册, Rev. C, 9/07

    产品分类

    类似器件 点击在参数搜索中查看所有

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

    评估套件 (1)

    参考资料

  • 查看全部 (19)
  • 数据手册 (1)
  • 应用笔记 (2)
  • 用户手册 (2)
  • 技术指南 (12)
  • 产品选型手册 (1)
  • 在线研讨会 (1)
    • Document Type
    技术指南

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    AD8092

    SPICE模型

    设计工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

    VRMS/dBm/dBu/dBV计算器

    功率测量和信号强度的标准单位之间的换算工具。

    功耗与芯片温度

    该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    AD8092ARMZ 材料声明 质量和可靠性 8-Lead MSOP
    AD8092ARMZ-REEL 材料声明 质量和可靠性 8-Lead MSOP
    AD8092ARMZ-REEL7 材料声明 质量和可靠性 8-Lead MSOP
    AD8092ARZ 材料声明 质量和可靠性 8-Lead SOIC
    AD8092ARZ-REEL 材料声明 质量和可靠性 8-Lead SOIC
    AD8092ARZ-REEL7 材料声明 质量和可靠性 8-Lead SOIC
