AD7767

24位、15mW、109 dB、128/64/32 kSPS模数转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性

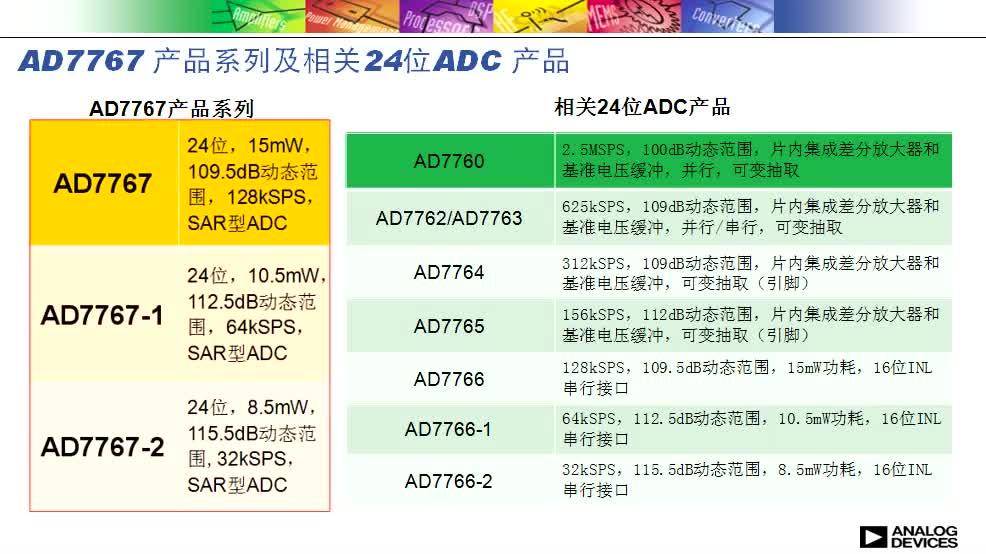

  • 过采样逐次逼近型架构
  • 高性能交流和直流精度、低功耗
    115.5 dB动态范围、32 kSPS (AD7767-2)
    112.5 dB动态范围、64 kSPS (AD7767-1)
    109.5 dB动态范围、128 kSPS (AD7767)
    总谐波失真:−118 dB
  • 极低功耗
    8.5 mW、32 kSPS (AD7767-2)
    10.5 mW、64 kSPS (AD7767-1)
    15 mW、128 kSPS (AD7767)
  • 高直流精度
    24位、无失码(NMC)
    积分非线性:±3 ppm(典型值),±7.6 ppm(最大值)
  • 低温度漂移
    零误差漂移:15 nV/°C
    增益误差漂移:0.4 ppm/°C
  • 片内低通FIR滤波器
    线性相位响应
    通带纹波:±0.005 dB
    阻带衰减:100 dB
  • 支持1.8 V/2.5 V/3 V/3.6 V逻辑接口的2.5 V电源
  • 灵活的接口选项
    多器件同步
    菊花链互连能力
    省电功能
  • 温度范围:−40°C至+105°C

更多细节
show more Icon

AD7767/AD7767-1/AD7767-2是高性能24位过采样SAR ADC(模数转换器)。这些器件具有较宽的动态范围和输入带宽,功耗分别只有15 mW、10.5 mW和8.5 mW,采用16脚TSSOP封装。


AD7767/AD7767-1/AD7767-2适用于超低功耗数据采集应用,例如基于PCI和USB的系统。这些器件具备24位分辨率、出色的信噪比(SNR)、宽动态范围和高直流精度,非常适合在较宽的动态范围测量小信号变化的应用。在这种应用中,这些器件能够精确地采集交流和直流信息。


AD7767/AD7767-1/AD7767-2 片上集成数字滤波器(包括线性相位响应),通过过采样输入来消除带外噪声。这种过采样架构还减少了对前端抗混叠滤波的需求。AD7767还具有一个 SYNC/PD (同步/掉电)引脚,可用于多个AD7767器件之间的同步。另外,通过SDI引脚还能够实现多个AD7767器件的菊花链互连结构。


AD7767/AD7767-1/AD7767-2采用基于5 V基准电压的2.5 V电源工作,温度范围是-40°C至+105°C。


应用

  • 低功耗PCI/USB数据采集系统
  • 低功耗无线采集系统
  • 振动分析
  • 仪器仪表
  • 高精度医学采集


产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7767BRUZ
  • HTML
  • HTML
AD7767BRUZ-1
  • HTML
  • HTML
AD7767BRUZ-1-RL7
  • HTML
  • HTML
AD7767BRUZ-2
  • HTML
  • HTML
AD7767BRUZ-2-RL7
  • HTML
  • HTML
AD7767BRUZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7767BRUZ

量产

AD7767BRUZ-1

量产

AD7767BRUZ-1-RL7

量产

AD7767BRUZ-2

量产

AD7767BRUZ-2-RL7

量产

AD7767BRUZ-RL7

量产

1月 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7767BRUZ

量产

AD7767BRUZ-1

量产

AD7767BRUZ-1-RL7

量产

AD7767BRUZ-2

量产

AD7767BRUZ-2-RL7

量产

AD7767BRUZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7767BRUZ

量产

AD7767BRUZ-1

量产

AD7767BRUZ-1-RL7

量产

AD7767BRUZ-2

量产

AD7767BRUZ-2-RL7

量产

AD7767BRUZ-RL7

量产

1月 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7767BRUZ

量产

AD7767BRUZ-1

量产

AD7767BRUZ-1-RL7

量产

AD7767BRUZ-2

量产

AD7767BRUZ-2-RL7

量产

AD7767BRUZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

EVAL-AD7767

AD7767评估板

zoom

EVAL-AD7767

AD7767评估板

AD7767评估板

特性和优点

  • 以下器件的全功能评估板:
    • AD7767
    • AD7767-1
    • AD7767-2
  • 兼容CED
  • 独立工作能力
  • 片上模拟缓冲和基准电压源
  • 各种链路选项
  • PC软件配合EVAL-CED1Z使用进行控制和数据分析
  • 线性评估

产品详情

AD7767的最大输出数据速率为128 KHz。衍生产品AD7767-2以64 KHz的最大速度工作,而AD7767-2提供32 KHz的最大速度。AD7767-1和AD7767-2版本经过更加严格的数字滤波,这意味着可权衡考虑输出数据速率,实现更大的噪声性能。


所有AD7767器件(AD7767、AD7767-1、AD7767-2)提供18位线性度(3ppm)。


有关AD7767的完整详情可参考ADI公司提供的AD7767数据手册,使用评估板时,应同时参阅数据手册和本用户指南。


请注意:该评估软件无法在Windows 8或Windows 10上运行(USB驱动程序不兼容Windows 7以上版本的操作系统)。
