AD7380

双路同步采样,16 位 SAR ADC,差分输入

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 16/14ADC系列
  • 双通道同步采样
  • 全差分模拟输入
  • 吞吐转换速率:4 MSPS
  • SNR(典型值)
    • 92.5 dBVREF = 3.3 V外部,AD738016位)
    • 85.4 dBVREF = 3.3 V外部,AD738114位)
    • 101 dB(采用×16 OSR)
  • 片内过采样功能
  • 分辨率增强功能
  • INL(最大值)
    • 2.0 LSB16位)
    • 1.0 LSB14位)
  • 2.5 V内部基准电压
  • 高速串行接口
  • 工作温度范围:-40°C+125°C
  • 16引脚LFCSP封装,3 mm × 3 mm
  • 宽共模范围
  • 警报功能
更多细节
show more Icon

AD7380/AD7381分别为16位和14位引脚兼容系列双通道同步采样、高速、低功耗、逐次逼近寄存器(SAR)型模数转换器(ADC),采用3.0 V3.6 V电源供电,最高吞吐速率达4 MSPS。模拟输入类型为差分,接受宽共模输入电压,在CS下降沿进行采样和转换。

集成片内过采样模块可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者,也可以使用最高3.3 V的外部基准电压源。

转换过程和数据采集过程均采用标准控制输入,可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时,该器件兼容1.8V2.5V3.3 V接口。

AD7380/AD7381采用16引脚引线框芯片级封装(LFCSP),额定工作温度范围为-40°C+125°C

产品聚焦

  1. 具有两个完整的ADC功能,支持双通道同步采样和转换。
  2. 引脚兼容产品系列。
  3. 4 MSPS高吞吐速率。
  4. 节省空间的3 mm × 3 mm LFCSP封装。
  5. 集成过采样模块可提高动态范围,减少噪声,并降低SCLK速度要求。
  6. 具有宽共模范围的差分模拟输入。
  7. 小采样电容可降低放大器驱动负担。

应用

  • 电机控制位置反馈
  • 电机控制电流检测
  • 声纳
  • 电能质量
  • 数据采集系统
  • EDFA应用
  • I/Q解调

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

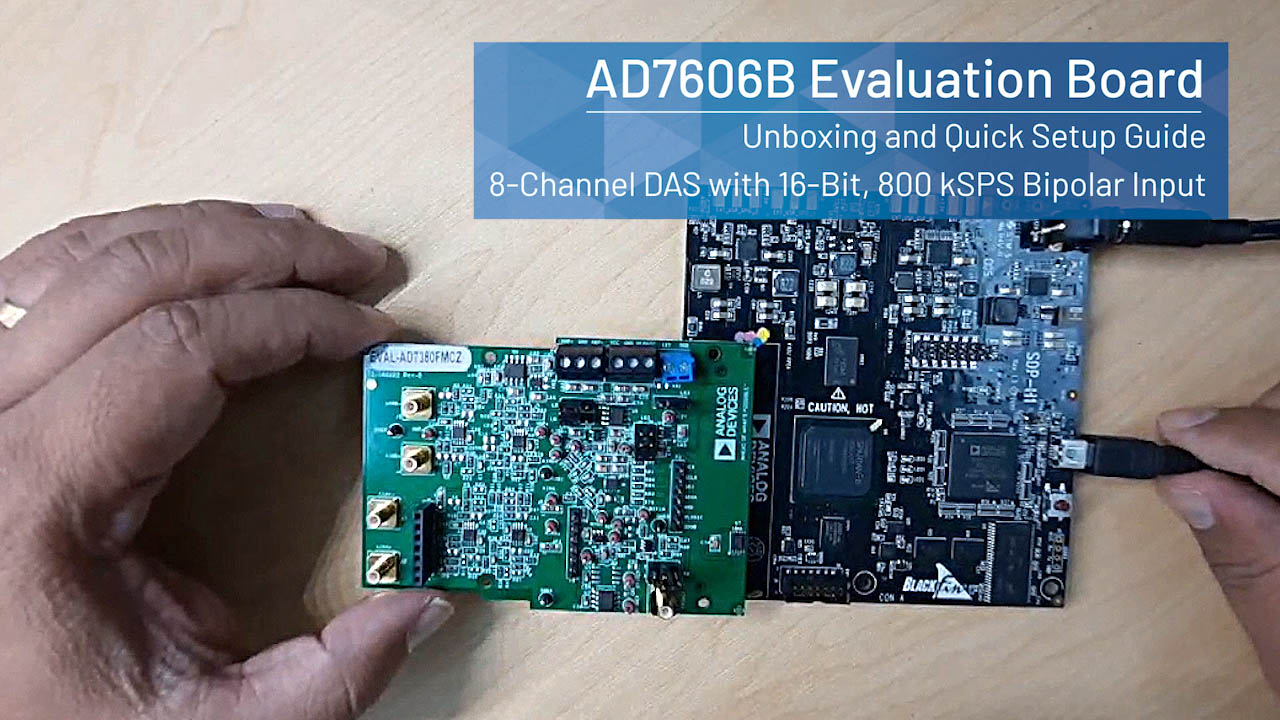

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7380BCPZ-R2
  • HTML
  • HTML
AD7380BCPZ-RL
  • HTML
  • HTML
AD7380BCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 8, 2019

- 19_0126

AD7380/AD7381 Data Sheet Specification Change

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 8, 2019

- 19_0126

arrow down

AD7380/AD7381 Data Sheet Specification Change

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 1

reference details image

EVAL-AD738xFMCZ

适用于 AD7380/AD7381 双路同步采样 16/14 位 SAR ADC 的评估板。

zoom

EVAL-AD738xFMCZ

适用于 AD7380/AD7381 双路同步采样 16/14 位 SAR ADC 的评估板。

适用于 AD7380/AD7381 双路同步采样 16/14 位 SAR ADC 的评估板。

特性和优点

  • 功能完备的评估板多通道同步采样 ADC
  • 板载基准电压源、基准缓冲器和 ADC 驱动器
  • 板载电源
  • 板兼容高速系统演示平台 (SDP-H1) 控制器
  • 用于控制和数据分析的 PC 软件

产品详情

EVAL-AD7380FMCZ和EVAL-AD7381FMCZ均为全功能评估板,用于评估AD7380和AD7381模数转换器(ADC)的全部特性。这些评估板可通过160路系统演示平台(SDP)连接器J4由EVAL-SDP-CH1Z控制。EVAL-SDP-CH1Z板可通过PC的USB端口并使用分析、控制、评估(ACE)软件来控制评估板,ACE软件可从ACE软件页面下载。

AD7380/AD7381数据手册中提供AD7380和AD7381的完整技术规格。使用评估板时,应同时参阅这些规格和该用户指南。有关EVAL-SDP-CH1Z的全部详细信息,请访问SDP-H1产品页面。ACE软件页面上提供了综合ACE用户指南。

EVAL-AD7380FMCZ可用于评估AD4680和AD4681。AD4680和AD4681与AD7380相比具有较低的吞吐速率(分别为1 MSPS和500 kSPS)。通过调整时钟速度和采样频率,可调整吞吐量以适合AD4680和AD4681。

该用户指南中的图1显示EVAL-AD7380FMCZ板的典型设置。EVAL-AD7381FMCZ板的设置与EVAL-AD7380FMCZ设置相同。

工具和仿真

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
