概览

优势和特点

  • 10位SAR ADC
    -- 8个多路复用模拟输入通道
    -- 单端工作模式
    -- 差分工作模式
    -- 5 V模拟输入范围
    -- VREF、2VREF或4VREF输入范围
  • 4个单调性、10位、5 V DAC
    -- 2µs建立时间
    -- 上电复位至0 V
    -- 10 mA吸电流和源电流能力
  • 内部温度传感器
    -- 精度:±1°C
  • 12个通用数字I/O引脚
  • 1.25 V内部基准电压源
  • 内置监控功能
    -- 每通道最小值和最大值寄存器
    -- 可编程报警阈值
    -- 可编程迟滞
  • 欲了解更多特性,请参考数据手册


产品详情

AD7292是一款单芯片解决方案,集外部器件的通用模拟信号监控和控制所需的全部功能于一体。AD7292具有一个8通道10位SAR DAC、四个10位DAC、一个精度为±1°C的内部温度传感器,以及12个GPIO,可协助系统监控和控制。


其中,10位、高速、低功耗逐次逼近寄存器(SAR) ADC专为监控多种单端输入信号而设计。同时支持差分操作,可通过配置VIN0和VIN1作为差分对工作。


AD7292提供寄存器可编程ADC序列器,可选择用于转换的可编程通道序列。


四个10位数模转换器(DAC)提供0 V至5 V的输出;一个内部高精度1.25 V基准电压源为ADC和DAC提供独立缓冲的基准电压源。


它内置高精度带隙温度传感器,10位ADC对其进行监控和数字化,以提供0.03125°C的分辨率。AD7292还具有内置的限制和警报功能。


AD7292是一款高度集成的解决方案,采用36引脚LFCSP封装,工作温度范围为−40°C至+125°C。


应用
• 基站功率放大器(PA)的监控和控制
• RF控制环路
• 光通信系统控制
• 通用系统监控和控制




产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

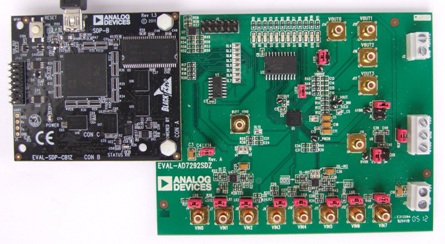

评估套件 (1)

软件代码及系统需求

配套产品推荐

AD7292 配套产品

推荐 Digital Isolators

  • For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
  • For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
  • For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
  • For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.

推荐 Driver Amplifiers

推荐 External Voltage References - 5.0V

  • For high accuracy, low noise, low temperature drift: ADR435, ADR4550.
  • For applications requiring the lowest noise performance and output trim adjust: ADR445.
  • For a reference buffer amplifier: OP177, ADA4077-2.
