AD7195

4.8 kHz、超低噪声、24位Σ-Δ型ADC，内置PGA和交流激励

英文数据手册

Rev. A

推荐新设计使用

顶部

替代器件

AD7172-2

Lower Power and Lower Noise, faster Throughput, true Rail to Rail Buffers and Precision Reference. Enhanced feature set.
AD7175-2

Better Noise Performance, fastest Throughput, true Rail to Rail Buffers and Precision Reference. Enhanced feature set.
AD7177-2

Lowest noise, 32-bit resolution, true Rail to Rail Buffers. Enhanced feature set.

概览

优势和特点
产品详情

优势和特点

交流或直流传感器激励
RMS噪声：8.5 nV（4.7 Hz，增益 = 128）
16位无噪声分辨率(2.4 kHz，增益 = 128)
无噪声分辨率高达22.5位（增益 = 1）
失调漂移：5 nV/°C
增益漂移：1 ppm/°C
稳定的时间漂移特性
2个差分/4个伪差分输入通道
自动通道序列器
可编程增益（1至128）
输出数据速率：4.7 Hz至4.8 kHz
内部或外部时钟
50 Hz/60 Hz同时抑制
电源
- AV_DD：4.75 V至5.25 V
- DV_DD：2.7 V至5.25 V
电流：6 mA
温度范围：-40°C至+105°C
封装：32引脚LFCSP

产品详情

AD7195是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。AD7195含有交流激励，用于消除桥式传感器中的直流感应偏置。

该器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7195按顺序在各使能通道上执行转换。这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

该器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7195具有零延迟特性。

该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，功耗为6 mA。提供32引脚LFCSP封装。

应用

电子秤
应变片传感器
压力测量
温度测量
色谱仪
PLC/DCS模拟输入模块
数据采集
医疗与科学仪器

产品分类

模数转换器
- 多通道ADC

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

EVAL-AD7195

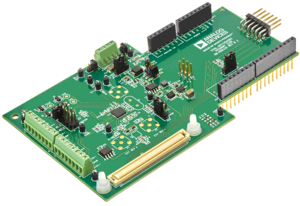

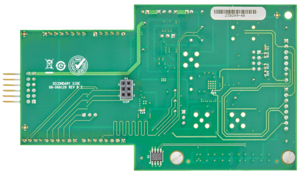

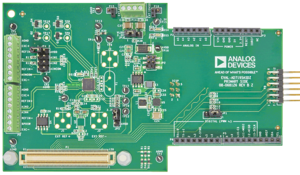

AD7195 评估板

文档

高分辨率ADC—概览(媒体精选）

软件代码及系统需求

驱动/参考代码

WIKI

AD7190 - Microcontroller No-OS Driver

WIKI

AD7192 IIO High Precision ADC Linux Driver

工具及仿真模型

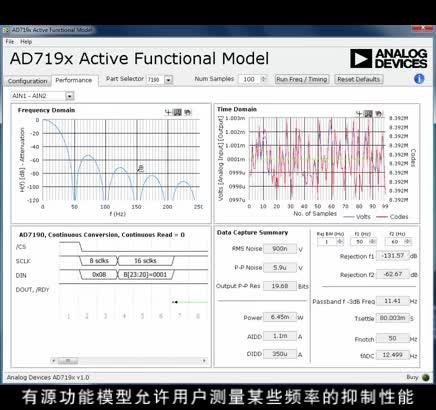

Virtual Eval - BETA

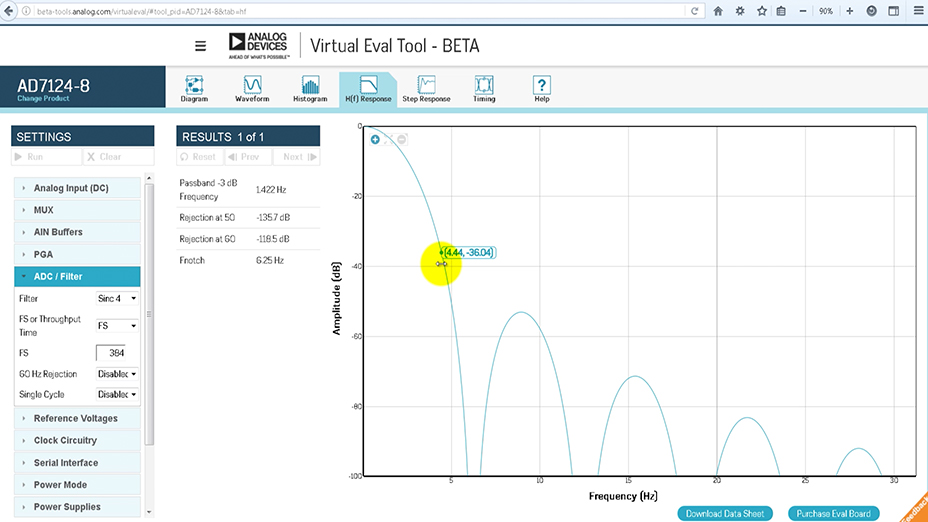

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
