概览
优势和特点

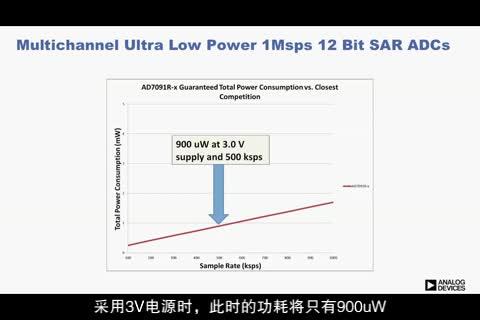

- 超低系统功耗
- 灵活的功耗/吞吐速率管理
- 可编程ALERT中断引脚
- 高性能
- 1 MSPS吞吐速率，无延迟/流水线延迟
- SNR： 70 dB（典型值，10 kHz输入频率）
- 总谐波失真(THD)： -80 dB（典型值，10 kHz输入频率）
- 积分非线性(INL)： ±0.7 LSB（典型值），±1.0 LSB（最大值）
- 系统尺寸较小
- 2.5 V片内精密基准电压源（5 ppm/℃典型漂移）
- MUXOUT/ADCIN支持单级缓冲放大器
- 菊花链模式

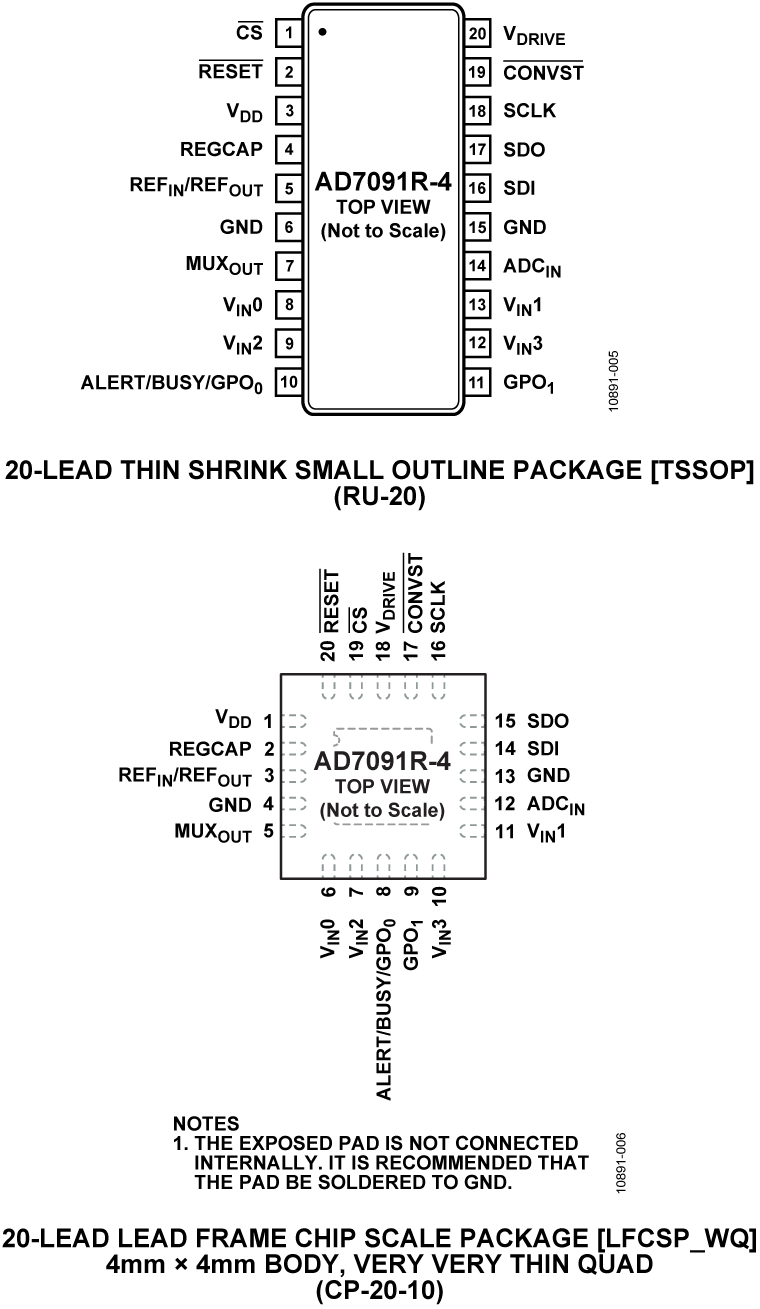

- 16引脚、20引脚和
- 24引脚4 mm × 4 mm LFCSP封装
- 16引脚、20引脚和
- 24引脚TSSOP封装
- 欲了解更多特性，请参考数据手册
产品详情
AD7091R-2/AD7091R-4/AD7091R-8系列是多通道、12位、超低功耗、逐次逼近型模数转换器(ADC)，提供2/4/8模拟输入通道选项。AD7091R-2/AD7091R-4/AD7091R-8采用2.7 V至5.25 V单电源供电，采样速率高达1 MSPS。AD7091R-2/ AD7091R-4/AD7091R-8内置一个宽带宽采样保持放大器，可处理超过1.5 MHz以内的输入频率。AD7091R-2/AD7091R-4/AD7091R-8还配有片内转换时钟、片内精密2.5 V基准电压源和高速串行接口。
AD7091R-2/AD7091R-4/AD7091R-8系列具有多达8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。
AD7091R-2/AD7091R-4/AD7091R-8集成串行端口接口(SPI)，可在完成转换后读取数据，同时具有1 MSPS吞吐速率。 转换过程和数据采集利用CONVST引脚控制。
AD7091R-2/AD7091R-4/AD7091R-8系列采用先进的设计技术，可在高吞吐速率的情况下实现极低的功耗。还提供灵活的功耗管理选项。片内配置寄存器可让用户设置不同的工作条件。它们包括电源管理、报警功能、忙碌指示、通道时序和通用输出引脚。MUXOUT和ADCIN引脚允许在ADC获取多路复用器的输出信号之前对其进行调理。
应用
- 电池供电系统
- 个人数字助理
- 医疗仪器
- 移动通信
- 仪表和控制系统
- 数据采集系统
- 光敏元件
- 诊断/监控功能
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MT-031: 实现数据转换器的接地并解开AGND和DGND的谜团3/20/2009
-
SAR ADC & Driver Quick-Match Guide9/13/2013
-
业界功耗低的多通道12位ADC8/26/2021
软件代码及系统需求
驱动/参考代码
工具及仿真模型
IBIS模型
配套产品推荐
AD7091R-4 配套产品
推荐 使用的驱动放大器
- For low frequency and low bias current: ADA4627-1, ADA4637-1, AD8610.
- For high frequency, low noise, low distortion: ADA4899-1, ADA4897-1, AD8021.
- For precision, low power, rail-to-rail output: ADA4841-1, ADA4896-2, AD8031.
推荐 使用的外部参考
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD7091R-4BCPZ | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7091R-4BCPZ-RL7 | 材料声明 | 质量和可靠性 | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| AD7091R-4BRUZ | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| AD7091R-4BRUZ-RL7 | 材料声明 | 质量和可靠性 | 20-Lead TSSOP | |
| Wafer Fabrication Data |
