概览

优势和特点

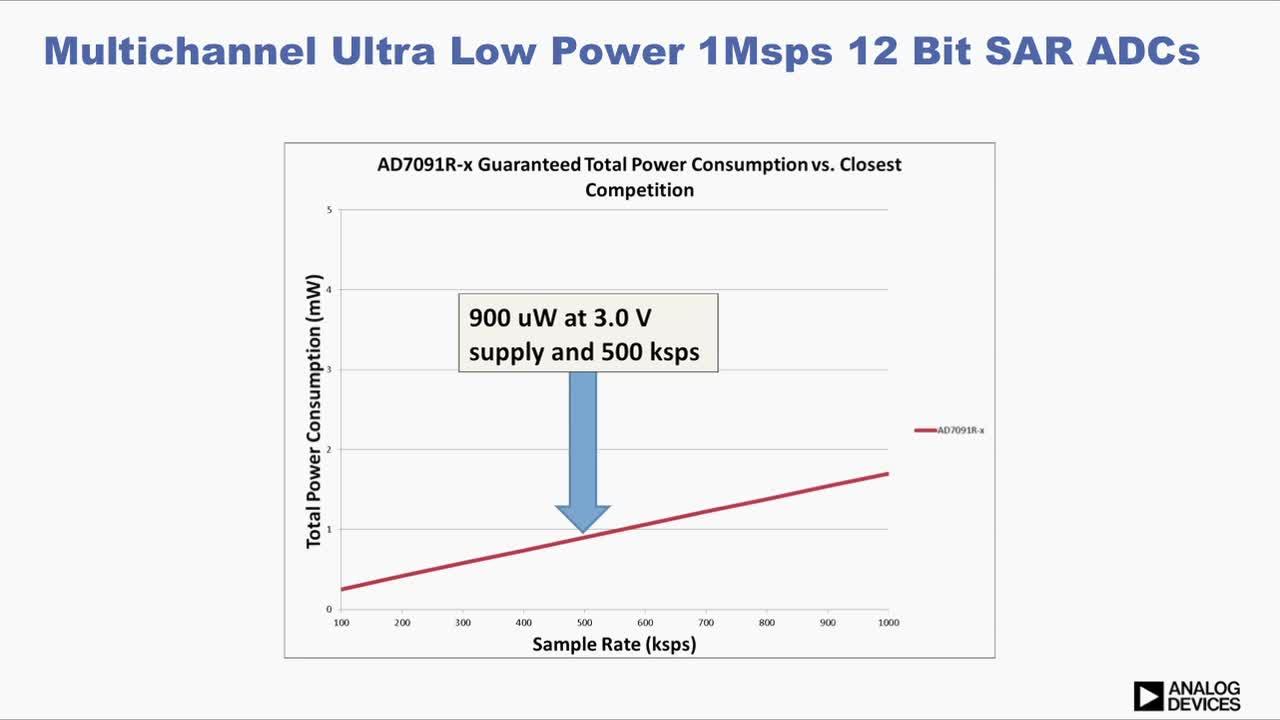

  • 超低系统功耗
    • 灵活的功耗/吞吐速率管理
  • 高性能
    • 1 MSPS吞吐速率,无延迟/流水线延迟
    • SNR: 70 dB(典型值,10 kHz输入频率)
    • 总谐波失真(THD): -80 dB(典型值,10 kHz输入频率)
    • 积分非线性(INL): ±0.7 LSB(典型值),±1.0 LSB(最大值)
  • 系统尺寸较小
    • 2.5 V片内精密基准电压源(5 ppm/℃典型漂移)
    • MUXOUT/ADCIN支持单级缓冲放大器
    • 菊花链模式
    • 16引脚、20引脚和
    • 24引脚4 mm × 4 mm LFCSP封装
    • 16引脚、20引脚和
    • 24引脚TSSOP封装
  • 欲了解更多特性,请参考数据手册





产品详情

AD7091R-2/AD7091R-4/AD7091R-8 系列是多通道、12位、超低功耗、逐次逼近型模数转换器(ADC),提供2/4/8模拟输入通道选项。AD7091R-2/AD7091R-4/AD7091R-8采用2.7 V至5.25 V单电源供电,采样速率高达1 MSPS。AD7091R-2/ AD7091R-4/AD7091R-8内置一个宽带宽采样保持放大器,可处理超过1.5 MHz以内的输入频率。AD7091R-2/AD7091R-4/AD7091R-8还配有片内转换时钟、片内精密2.5 V基准电压源和高速串行接口。

AD7091R-2/AD7091R-4/AD7091R-8系列具有多达8个带通道序列器的单端模拟输入,可以通过预先编程选择通道转换顺序。

AD7091R-2/AD7091R-4/AD7091R-8集成串行端口接口(SPI),可在完成转换后读取数据,同时具有1 MSPS吞吐速率。 转换过程和数据采集利用CONVST引脚控制。

AD7091R-2/AD7091R-4/AD7091R-8系列采用先进的设计技术,可在高吞吐速率的情况下实现极低的功耗。还提供灵活的功耗管理选项。片内配置寄存器可让用户设置不同的工作条件。它们包括电源管理、报警功能、忙碌指示、通道时序和通用输出引脚。MUXOUT和ADCIN引脚允许在ADC获取多路复用器的输出信号之前对其进行调理。

应用

  • 电池供电系统
  • 个人数字助理
  • 医疗仪器
  • 移动通信
  • 仪表和控制系统
  • 数据采集系统
  • 光敏元件
  • 诊断/监控功能
