概览

优势和特点

  • 电流输出范围:0 mA至20 mA、0 mA至24 mA、4 mA至20 mA
    • 总非调整误差(TUE):±0.03% FSR(典型值)
    • 输出漂移:±5 ppm/°C(典型值)
    • 2%超量程
  • 电压输出范围:0 V至5 V、0 V至10 V、0 V至40 V
    • 总非调整误差(TUE):±0.02 % FSR(典型值)
    • 输出漂移:±3 ppm/°C(典型值)
  • 所有范围均提供超量程能力
  • 灵活的串行数字接口
  • 片内输出故障检测
  • PEC差错校验
  • 异步CLEAR(清零)功能
  • 电源电压范围
    • AVDD:12 V (± 10%)至55 V(最大值)
  • 输出环路电源电压:最高达AVDD – 2.75 V
  • 温度范围:−40°C至+105°C
  • 32引脚5 mm × 5 mm LFCSP封装

产品详情

AD5751是一款单通道、低成本、高精度、电压/电流输出驱动器,输出范围可通过硬件或软件编程。软件输出范围可通过SPI/Microwire兼容串行接口进行设置。AD5750可满足PLC和工业过程控制应用。AD5750的模拟输入由低电压、单电源数模转换器提供,对该模拟输入进行调理以提供所需的输出电流/电压范围。

AD5751提供五种可编程输出电流范围:4~20 mA、0~20 mA或0~24 mA、±20 mA和±24 mA;通过配置单独的引脚可以提供四种输出电压范围:0 V~5 V、0 V~10 V、±5 V或±10 V。AD5750可以提供20%的超额输出电压。

AD5751的模拟输出具有短路和开路保护功能,可以驱动1uF的电容负载和0.1H的电感负载。该器件的工作电压范围是±12 V~±24 V。输出环路电压范围是0 V~AVDD-2.5 V。

模拟输出有短路和开路保护,可驱动1 μF的容性负载和0.1 H的感性负载。

该器件的额定电源电压范围为10.8 V至55 V。输出环路电源电压为0 V至AVDD – 2.75 V。

灵活的串行接口为SPI和MICROWIRE兼容型,可以采用三线式模式工作,从而极大地降低隔离应用的数字隔离要求。该接口还具有PEC差错校验可选特性,可利用CRC-8差错校验实现,这在可能发生数据通信损毁的工业环境中很有用。

该器件具有上电复位功能,确保器件上电后处于已知状态(0 V或三态),另外还含有一个异步CLEAR引脚,可将输出设置为零电平/中间电平电压输出或选定电流范围的低端。

HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。

应用

  • 过程控制
  • 执行器控制
  • PLC

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

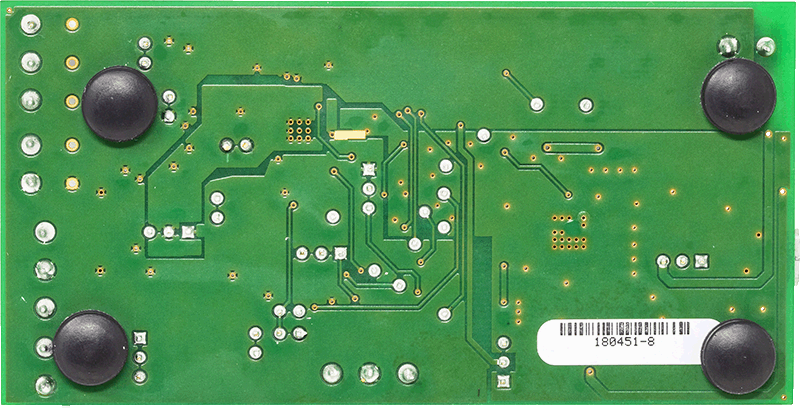

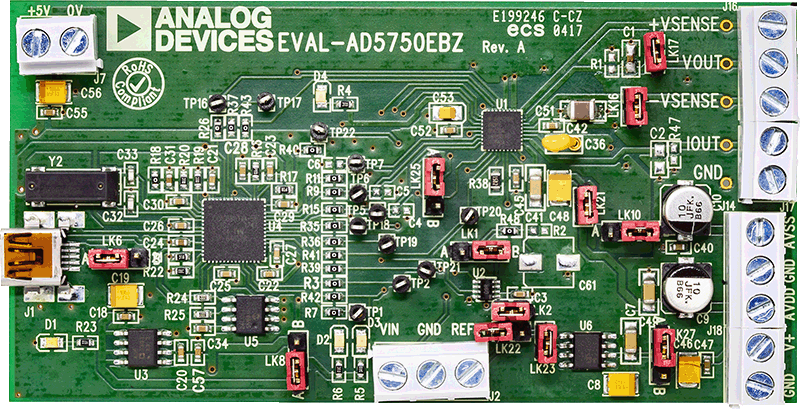

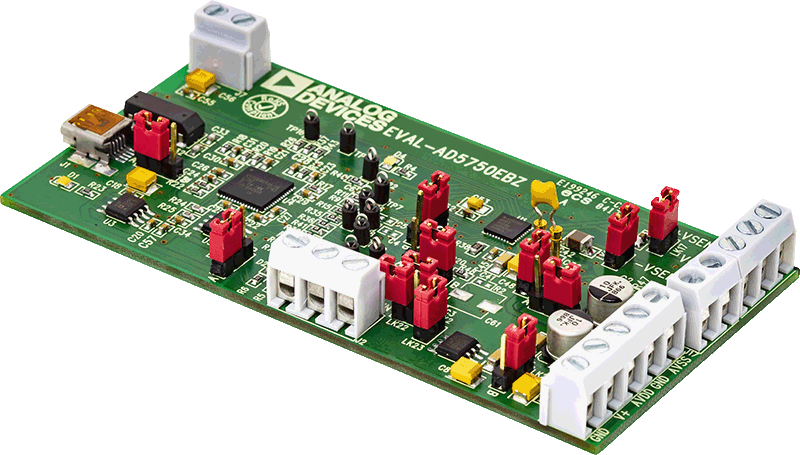

评估套件 (1)

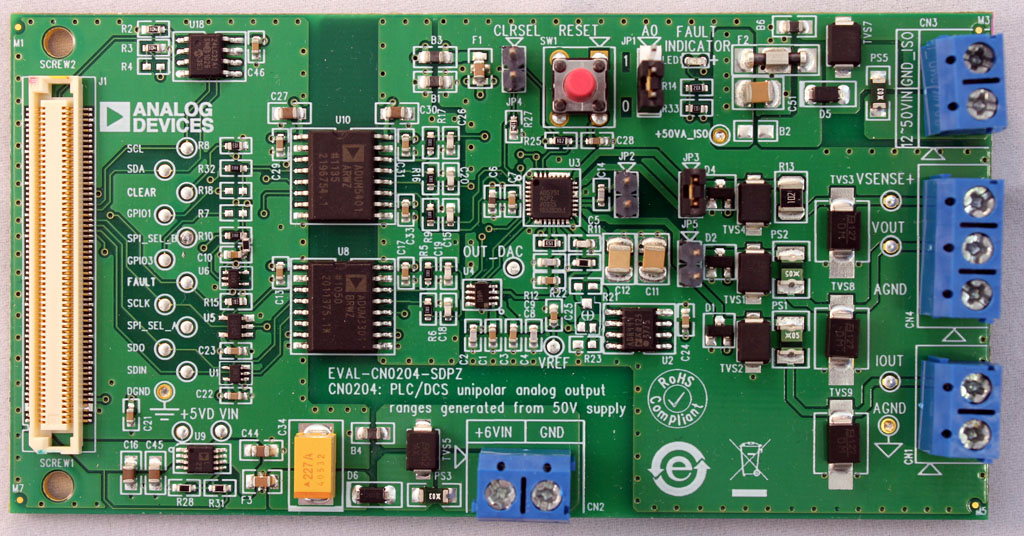

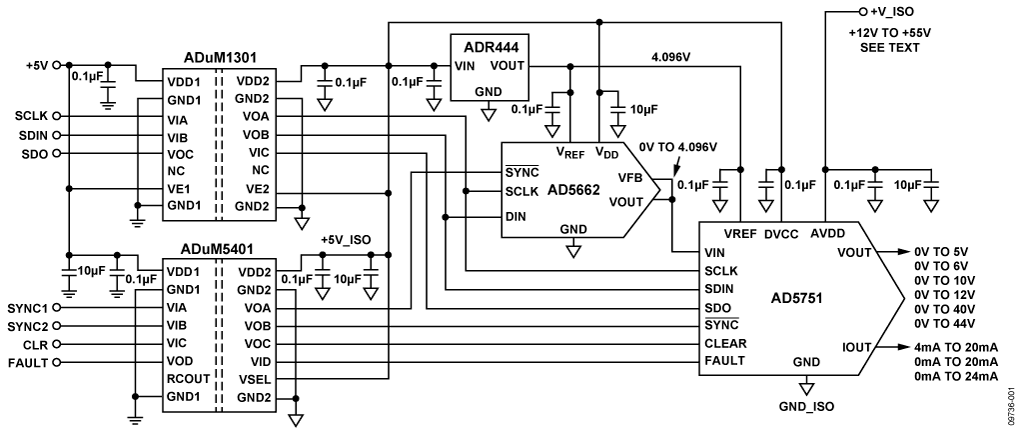

参考电路 (1)
