AD5664

量产

2.7 V至5.5 V、450µ A、轨到轨输出、四通道、16位nanoDAC®

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低功耗四通道nanoDAC: 16位
  • 相对精度：±12 LSB（最大值）
  • 通过设计保证单调性
  • 10引脚MSOP和3 mm x 3 mm、LFCSP_WD封装
  • 电源电压：2.7 V至5.5 V
  • 上电复位至0 V
  • 各通道独立关断
  • 串行接口，时钟速率最高达50 MHz

AD5624/AD5664均属于nanoDAC®系列，分别是低功耗、四通道、12/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624/AD5664需利用外部基准电压来设置DAC的输出范围。该器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为2.25 mW，关断模式下则降至2.4 µW。

AD5624/AD5664内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5624/AD5664采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色
  1. 相对精度：±12 LSB（最大值）。
  2. 提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。
  3. 低功耗：3 V时典型功耗为1.32 mW，5 V时为2.25 mW。
  4. 建立时间（最大值）：4.5 μs (AD5624)、7 μs (AD5664)。
应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器


    •
    AD5664
    2.7 V至5.5 V、450µ A、轨到轨输出、四通道、16位nanoDAC®

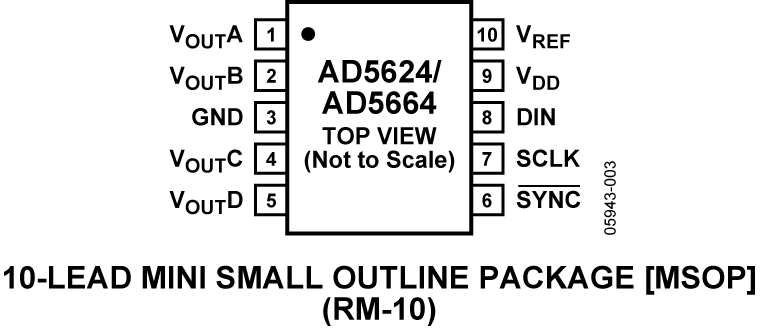

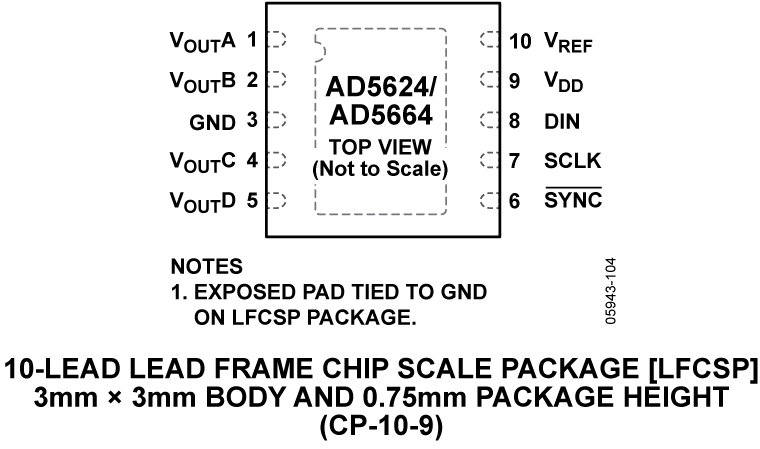

    AD5624/AD5664 Functional Block Diagram AD5624/AD5664 Pin Configuration AD5624/AD5664 Pin Configuration
