MAX32010

最后购买期限

25V范围、1.2A器件电源(DPS)

灵活的电流配置支持高达1.2A器件电源，适合工业测试和仪器仪表应用

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具有可编程能力，适合多个ATE应用
    • 电流和电压可编程，符合规范要求
    • 可编程电流范围
      • ±200µA
      • ±2mA
      • ±20mA
      • ±200mA
    • 外部缓冲器支持高达16个并行器件带来的更高电流
    • 可编程增益支持各种DAC
  • 具有高精度和灵活控制能力，可实现优化性能
    • 负载调节幅度：1mV（1200mA时）
    • 针对多种负载提供可编程补偿
    • 能够控制范围变更产生的毛刺
    • 集成窗口比较器，支持Go/No-Go测试
    • 外部测试模式可通过重新编程实现 IDDQ测量
    • 20MHz三线式SPI接口
  • 集成保护功能，以提高稳健性
    • 提供热警告标志和热关断功能
    • 短路保护
  • 紧凑型14mm x 14mm、100引脚TQFP封装

MAX32010为自动测试设备(ATE)和其他仪器仪表常用的器件电源(DPS)提供所有关键特性。MAX32010具有小尺寸、高集成度和出色的灵活性，非常适合需要多个器件电源的多站点系统，而且经济实惠。

MAX32010具有多个输入控制电压，可独立设置输出电压和电压/电流限值。当负载电流介于两个设定限流值之间时，MAX32010可用作电压源，若达到设定限流值，则会相应转换为精密电流源。输出具有两个可独立调节的电压钳位，可同时限制负输出电压和正输出电压。

MAX32010可提供25V的电压和高达±1200mA的电流。DPS可以支持外部缓冲器，用于提供更高的拉电流和灌电流。多个MAX32010可采用并联配置以实现负载共享，从而以更大的灵活性提供更高的输出电流。MAX32010可在各种负载条件下工作。可编程能力有助于优化建立时间、过冲/下冲和稳定性。通过配置范围变更毛刺控制电路，可充分减少范围转换期间的输出瞬变。

MAX32010在1200mA负载下提供1mV的负载调节，采用100引脚TQFP封装，顶部配置裸露焊盘用于散热。

应用

  • 工业系统
  • 存储器测试仪
  • 可编程电源
  • 片上系统测试仪
  • VLSI测试仪
MAX32010
25V范围、1.2A器件电源(DPS)

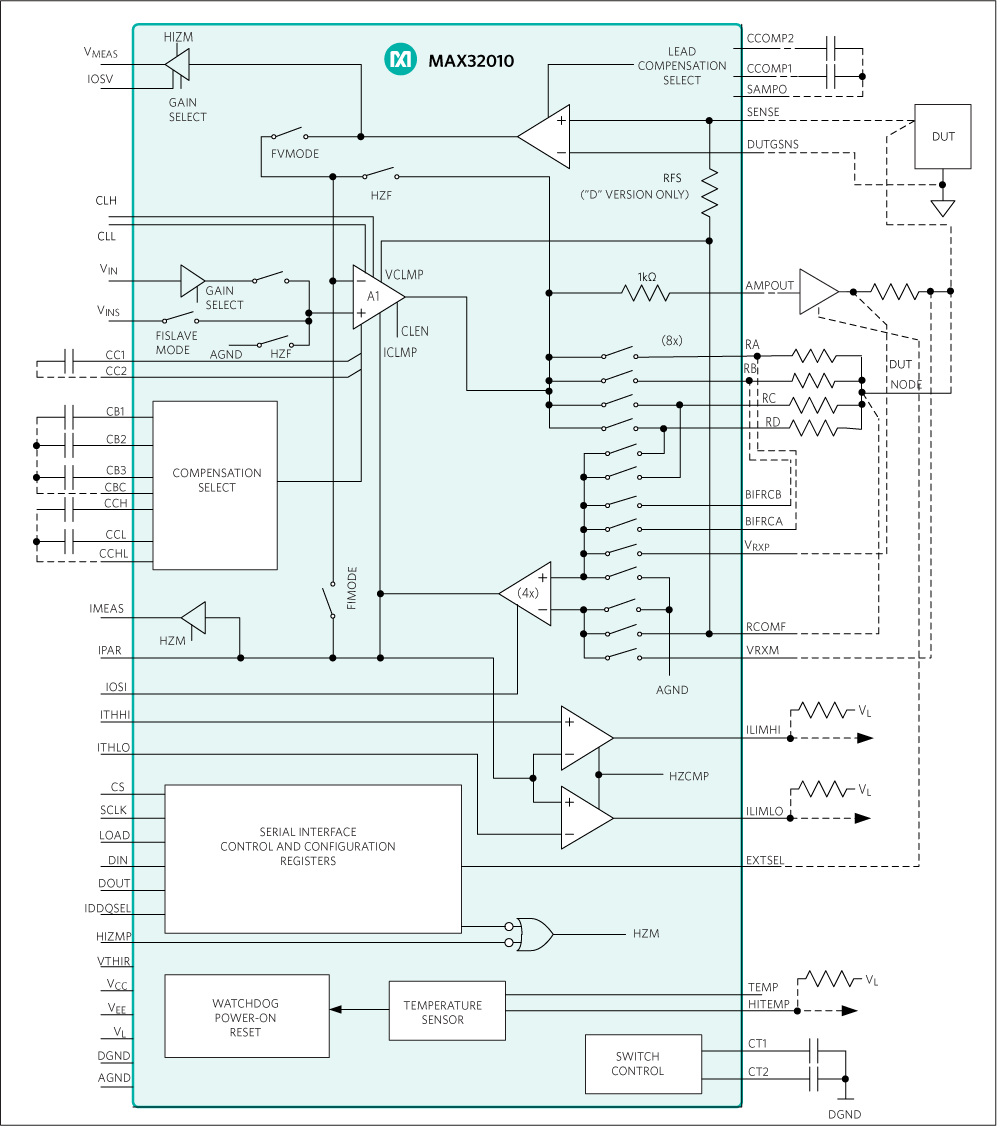

MAX32010: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

软件开发 1

评估套件

MAX32010EVKIT

MAX32010评估套件

立即购买 更多内容

特性和优点

轻松评估MAX32010评估套件

  • 板载基准电压源(MAX6126)
  • 用于电平设置的板载DAC
  • 用于测量的板载ADC
  • 板载稳压器可从±12V产生所有所需电压
  • USB接口
  • 用于外部SPI和DAC的接头
  • 经过验证的PCB布局
  • 内置散热器和风扇
  • 装配完成且经过测试

产品详情

MAX32010评估套件（EV套件）是一款装配完成且经过测试的印刷电路板(PCB)，用于评估器件电源(DPS) IC MAX32010的功能，该IC具有25V跨度输出电压和高达1.2A的可编程电流范围。

MAX32010评估套件包含一个在SPI接口和USB之间转换的微控制器(MCU)，因此用户可以通过PC上运行的图形用户界面(GUI)软件配置内部寄存器和模式。该评估套件中附带的Windows® 10兼容软件提供简单的GUI，用于通过SPI配置所有MAX32010寄存器。该评估套件已在工厂装配完成且经过测试。

该文档提供了评估器件所需的设备列表、验证功能的简单测试程序、评估套件电路描述、元件列表、电路原理图以及PCB每一层的布局图。MAX32010评估套件PCB已安装MAX32010DCCQ+。



应用

  • 工业系统
  • 存储器测试仪
  • 可编程电源
  • 片上系统测试仪
  • VLSI测试仪
MAX32010EVKIT
MAX32010评估套件
