HMC983
最后购买期限小数N分频器和频率扫描器
- 产品模型
- 2
产品详情
- 宽带： DC - 7 GHz输入
-20位分频器 - 低噪声： -160 dBc/Hz
- 低杂散： 最大杂散
- 95 dBc - 48位100 MHz Σ-Δ型调制器(DSM)
- 可配置DSM尺寸
- 可编程种子 - 集成式频率扫描器
- 线性、相干扫描
- 2路、1路和用户定义扫描模式
- 自动或触发
- 可编程种子
- SPI和外部触发
- 5 GPIO，可用于外部DSM
- 带PFD芯片(HMC984LP4E)，可防止周跳
- 差分VCO输入和分频器输出
- 可编程输出电流控制： -5 mA至17.5 mA开集输出驱动器
- 32引脚5x5mm SMT封装：25mm

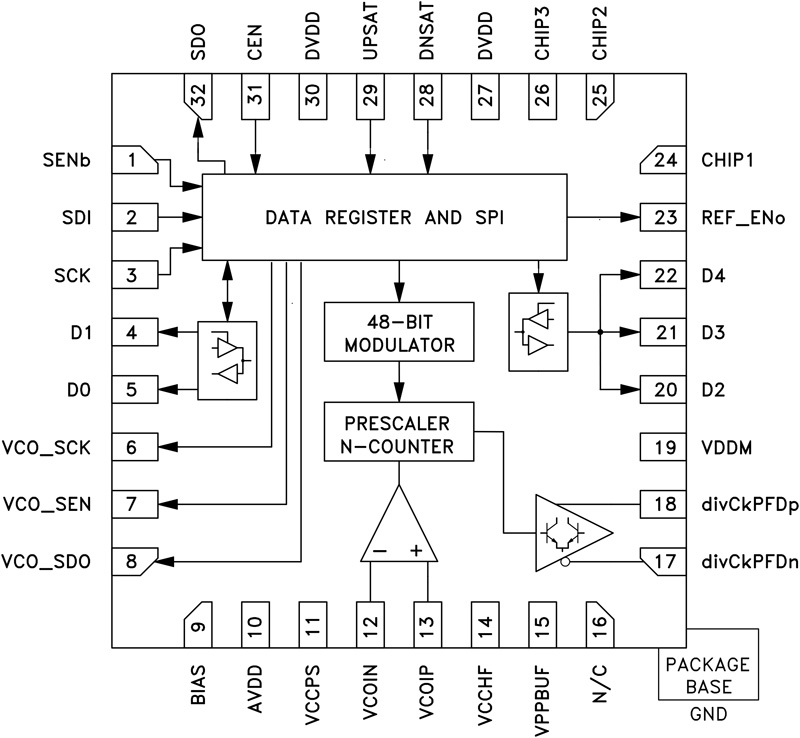

HMC983LP5E是一款小数分频器，用于小数N分频频率合成和独立低噪声分频器应用——这些应用需要出色的杂散性能。
虽然HMC983LP5E可配合所有VCO和/或兼容的鉴相器使用，但与配套器件HMC984LP4E搭配使用时该器件具有优质性能和特性。
HMC983LP5E采用SiGe BiCMOS工艺制造，集成48位Σ-Δ型调制器(DSM)，具有可编程相位累加器尺寸，可实现针对频率步长和分辨率的精确控制。 集成式DSM能以接近0 Hz的频率误差生成频率。 DSM还内置可编程频率扫描能力，具有多种自动和用户定义扫描模式和触发选项，包括硬件触发引脚或带有可选延迟触发的SPI触发。
HMC983LP5E是一款多功能器件，可执行各种配置。 该器件集成5个通用I/O (GPIO)。 DSM输出通过GPIO端口实现，这使得HMC983LP5E可导入和/或导出各种配置选项的DSM序列。
HMC983LP5E分频器输出为差分、开集输出，带有可编程电流，支持不同的片外负载。
参考资料
磁带和卷轴规格 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC983LP5E | 32-Lead QFN (5mm x 5mm w/ EP) | ||
| HMC983LP5ETR | 32-Lead QFN (5mm x 5mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 28, 2022 - 22_0023 Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX) |
||
| HMC983LP5E | ||
| HMC983LP5ETR | ||
这是最新版本的数据手册
