概览
优势和特点
- 宽带： DC - 8 GHz RF输入，4 GHz 19位预分频器
- 业界较领先的相位噪声与杂散性能：-112 dBc/Hz（8 GHz小数分频，50 kHz失调）
- 品质因数
-230 dBc/Hz小数分频 模式
-233 dBc/Hz整数分频 模式100 MHz PFD
- 高PFD速率： 100 MHz
- 24引脚4x4mm SMT
封装： 16mm²
产品详情
HMC704经过专门设计，具有集成式频率合成器所能具备的较佳相位噪声和较低杂散成分性能。 这款小数N分频频率合成器采用SiGe BiCMOS工艺制造，内置极低噪声数字鉴相器、VCO分频器、基准分频器和精密控制电荷泵。
该器件具有超低带内相位噪声和低杂散性能，因而支持宽环路带宽，从而可以实现更快的跳频和低微音。 精确频率模式与24位小数调制器相结合，能够生成零频率误差的小数频率，这项功能对于数字预失真系统而言很重要。
串行接口提供回读能力，与各种协议兼容。
应用
- 微波点对点无线电
- 移动无线电基站
(GSM, PCS, DCS, CDMA, WCDMA) - 无线LAN、WiMax
- 通信测试设备
- 有线电视设备
- 汽车
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

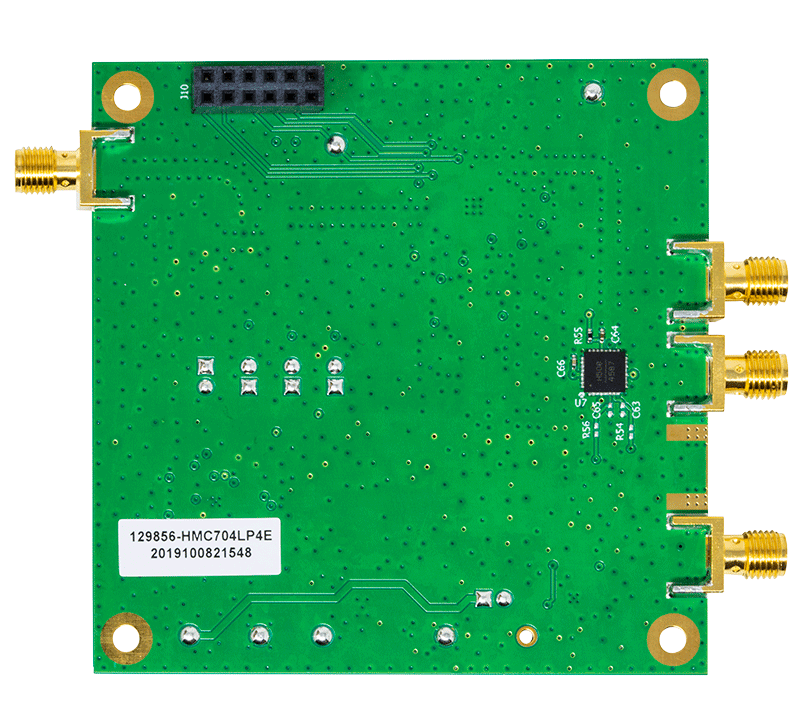

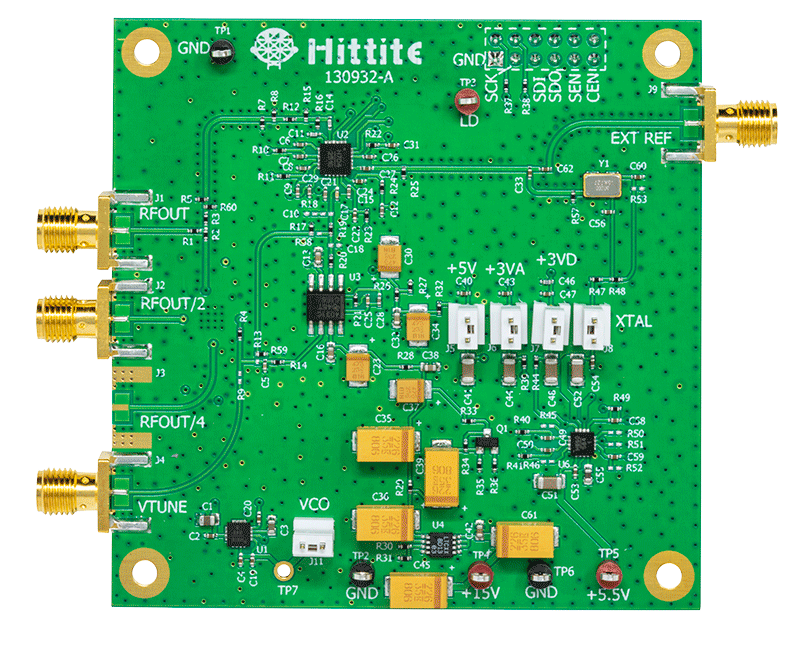

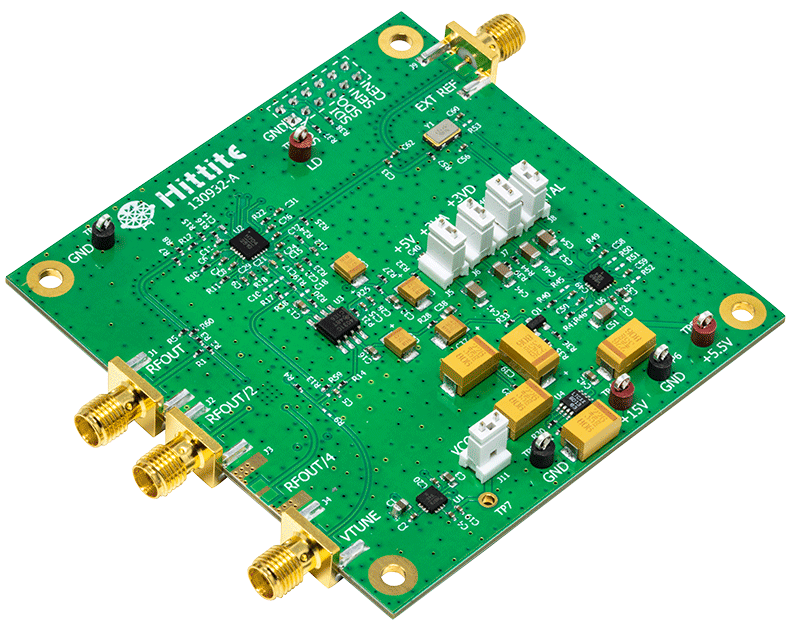

评估套件 (1)
参考资料
-
针对电子测试和测量的RF和微波解决方案4/1/2016
-
RF、微波和毫米波IC选型指南7/13/2018
-
PLL频率合成器和ADIsimFrequencyPlanner11/28/2018
-
锁相环(PLL)基本原理7/9/2018 模拟对话
-
集成压控振荡器的宽带锁相环能 否取代分立式解决方案？4/1/2016
-
分析、优化和消除带VCO的锁相环在高达13.6 GHz处的整数边界杂散8/1/2015 模拟对话
工具及仿真模型
设计工具
ADIsimFrequency Planner工具
对于处理ADI PLL频率合成器产生的整数边界杂散的开发人员而言，最佳解决方案即是ADIsimFrequencyPlanner。该频率规划器根据用户的输出要求快速分析PFD频率，然后优化每个输出的频率，以便识别最佳的相关整数边界杂散性能。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| HMC704LP4E | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC704LP4ETR | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm w/ EP) | |
| Wafer Fabrication Data |
