HMC6505A

推荐用于新设计

5.5 GHz 到 8.6 GHz,GaAs,MMIC,I/Q 升频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 转换增益:15 dB(典型值)
  • 边带抑制:22 dBc(典型值)
  • 增益最大时的输出 P1dB 压缩:22 dBm(典型值)
  • 增益最大时的输出 IP3:35 dBm(典型值)
  • LO 到 RF 隔离:4 dB(典型值)
  • LO 到 IF 隔离:9 dB(典型值)
  • RF 回波损耗:20 dB(典型值)
  • LO 回波损耗:10 dB(典型值)
  • IF 回波损耗:20 dB(典型值)
  • 裸焊盘,5 mm × 5 mm,32 端子,无引线芯片载体封装

HMC6505A 是一款采用兼容 RoHS 的封装的紧凑型砷化镓 (GaAs)、赝晶高电子迁移率晶体管 (pHEMT)、微波单片集成电路 (MMIC) 升频器,工作频率范围为 5.5 GHz 至 8.6 GHz。此器件提供 15 dB 的小信号转换增益,以及 22 dBc 的边带抑制。HMC6505A 在可变增益放大器 (VGA) 之前使用同相和正交 (I/Q) 混频器,该混频器由主动本地振荡器 (LO) 驱动。提供 IF1 和 IF2 混频器输入,并需要采用外部 90° 混合模式选择所需的边带。I/Q 混频器拓扑结构减少了对不必要的边带进行过滤的需要。HMC6505A 是混合式单边带 (SSB) 升频器组件的小型替代方案,它可以使用表面安装制造技术,这消除了对引线键合的需要。

HMC6505A 提供 5 mm × 5 mm、32 端子无引线芯片载体 (LCC) 封装,可在 −40°C 至 +85°C 的温度范围内工作。HMC6505A 的评估板还可按需提供。

应用

  • 点到点和单点对多点无线电
  • 军用雷达、电子战 (EW) 和电子智能 (ELINT)
  • 卫星通信
  • 传感器

HMC6505A
5.5 GHz 到 8.6 GHz,GaAs,MMIC,I/Q 升频器

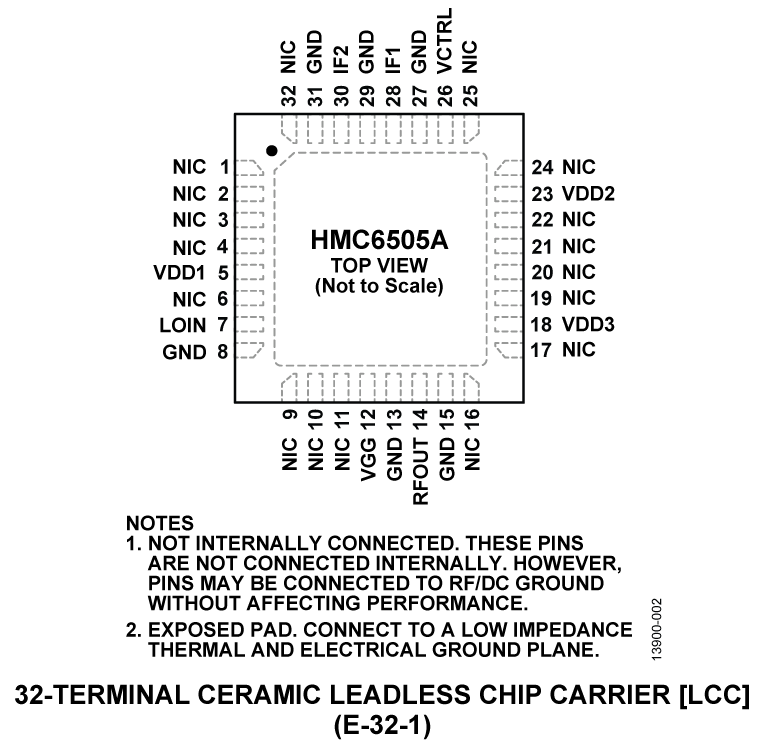

HMC6505A Functional Block Diagram HMC6505A Pin Configuration
