ADuM4136

单电源/双电源高电压隔离IGBT栅极驱动器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
IBIS 模型 ADuM4136 IBIS Model Download 35.8 KB LTspice ADuM4136 - Digital Isolation Technology Download 2.64 KB
产品模型 4
特性
  • 4 A峰值驱动输出能力
  • 输出功率器件电阻< 1Ω
  • 去饱和保护
    隔离故障输出
    故障软关断
  • 隔离故障和就绪功能
  • 低传播延迟：55 ns（典型值）
  • 最小脉冲宽度：50 ns
  • 工作温度范围：-40°C至+125°C
  • 输出电压范围至35 V
  • 欲了解更多特性，请参考数据手册

更多细节
show more Icon

ADuM4136是一款单通道栅极驱动器，专门针对驱动绝缘栅极双极性晶体管(IGBT)进行了优化。ADI公司的iCoupler®技术在输入信号与输出栅极驱动器之间实现隔离。

可采用单极性或双极性副电源工作，如果需要，可使用负栅极驱动器。

ADI公司芯片级变压器还提供芯片高压侧与低压侧之间的控制信息隔离通信。芯片状态信息可从专用的管脚读取。当器件副边出现故障时，可以在原边对复位操作进行控制。

去饱和检测电路集成在ADuM4136上，提供高压短路IGBT工作保护。去饱和保护包含降低噪声干扰的功能，比如在开关动作之后提供312 ns（典型值）的屏蔽时间，用来屏蔽初始导通时产生的电压尖峰。内部537 μA（典型值）电流源可确保很少的器件数量，且如需提高抗噪水平，内部消隐开关也支持增加外部电流源。

需要考虑将副边UVLO设置为IGBT通用的12 V阈值水平。

应用

  • MOSFET/IGBT栅极驱动器
  • 光伏(PV)逆变器
  • 电机驱动
  • 电源
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
IBIS 模型 ADuM4136 IBIS Model Download 35.8 KB LTspice ADuM4136 - Digital Isolation Technology Download 2.64 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADuM4136

文档

14
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/15/2016
英文

ADuM4136: Single-/Dual-Supply, High Voltage Isolated IGBT Gate Driver Data Sheet (Rev.0)

打开PDF文件

redirect
647.91 K
download

下载 PDF

PDF Vector

PDF

更新 07/15/2016
日文

ADuM4136: 単電源／両電源、高電圧絶縁型 IGBT ゲート・ドライバ

打开PDF文件

redirect
647.91 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 07/15/2016
英文
UG-1019: Evaluation Board for the ADuM4136 iCoupler, Dual-Supply, High Voltage, Isolated IGBT Gate Driver (Rev.0) redirect icon

307.39 K

download

下载 PDF

技术文章

5

PDF Vector

HTML

更新 05/01/2019
英文
Important Characteristics of Insulated Gate Drivers redirect icon

PDF Vector

HTML

更新 05/01/2019
中文
隔离式栅极驱动器的重要特性 redirect icon

PDF Vector

HTML

更新 05/01/2019
日文
絶縁型ゲート・ドライバの選択時に 注目すべき重要な特性 redirect icon

PDF Vector

HTML

更新 09/01/2015
英文
Gate Drive and Current Feedback Signal Isolation in Industrial Motor Drives redirect icon

PDF Vector

HTML

更新 09/01/2015
中文
工业电机驱动中的栅极驱 动和电流反馈信号隔离 redirect icon

应用笔记

6

PDF Vector

HTML

更新 09/15/2020
英文
AN-1316: Generating Multiple Isolated Bias Rails for IGBT Motor Drives with Flyback, SEPIC, and Ćuk Combination redirect icon

PDF Vector

HTML

更新 09/15/2020
中文
AN-1316:利用反激、SEPIC和Ćuk组合为IGBT电机驱动产生多个隔离偏置轨 redirect icon

PDF Vector

HTML

更新 09/15/2020
日文
AN-1316: フライバック、SEPIC、Čuk の組み合わせによる IGBT モーター・ドライブ用の複数の絶縁バイアス・レールの生成 redirect icon

PDF Vector

HTML

更新 07/19/2021
英文
AN-2016: Using the ADuM4136 Isolated Gate Driver and LT3999 DC-to-DC Converter to Drive a 1200 V SiC Power Module redirect icon

PDF Vector

HTML

更新 07/19/2021
中文
AN-2016：使用ADuM4136隔离式栅极驱动器和LT3999 DC/DC转换器 驱动1200 V SiC电源模块 redirect icon

PDF Vector

HTML

更新 07/19/2021
日文
AN-2016: ADuM4136 絶縁型ゲート・ドライバと LT3999 DC/DC コンバータを使用して1200V SiC パワー・モジュールを駆動 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

数据手册 1

ADuM4136: Single-/Dual-Supply, High Voltage Isolated IGBT Gate Driver Data Sheet (Rev.0)

用户手册 1

UG-1019: Evaluation Board for the ADuM4136 iCoupler, Dual-Supply, High Voltage, Isolated IGBT Gate Driver (Rev.0)

应用笔记 2

AN-1316:利用反激、SEPIC和Ćuk组合为IGBT电机驱动产生多个隔离偏置轨
AN-2016：使用ADuM4136隔离式栅极驱动器和LT3999 DC/DC转换器 驱动1200 V SiC电源模块

技术文章 2

隔离式栅极驱动器的重要特性
工业电机驱动中的栅极驱 动和电流反馈信号隔离

解决方案设计及宣传手册 1

ADI Isolated Gate Drivers and Wolfspeed SiC MOSFETs

产品选型指南 1

数字隔离器产品选型与资源指南

Thought Leadership Page 1

储能系统助推电动汽车快速充电基础设施建设

视频

4

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
Thumbnail Image

视频

2020-11-16

14:46

Short Circuit Protection using Isolated Gate Drivers

了解更多
Thumbnail Image

视频

2019-06-01

01:19

99% Efficiency: 30kW SiC DC/DC Charger for High Power Energy Storage

了解更多
Thumbnail Image

视频

2017-06-05

00:55

EV Charging - High Power DC Charger with Storage Boost Battery

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADUM4136BRIZ 16-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM4136BRIZ-RL 16-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM4136BRWZ 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM4136BRWZ-RL 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

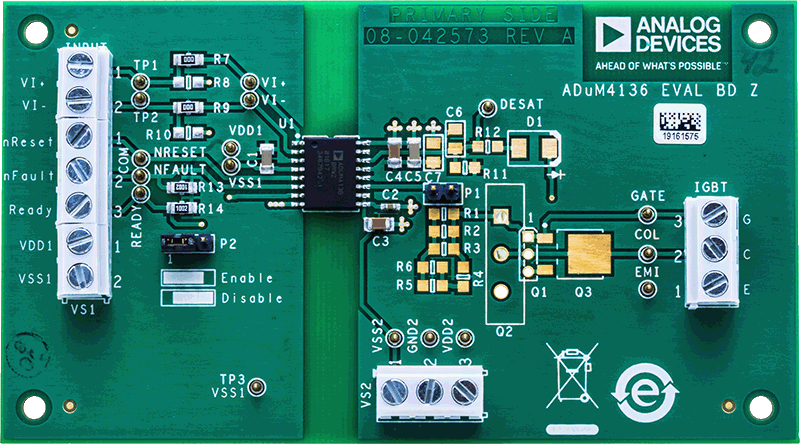

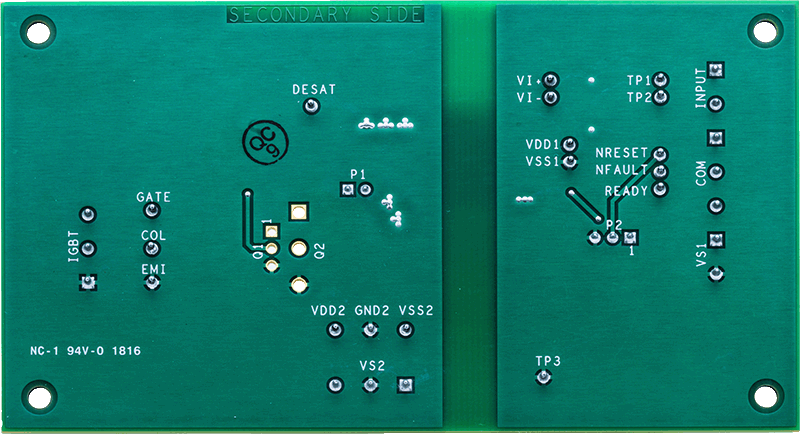

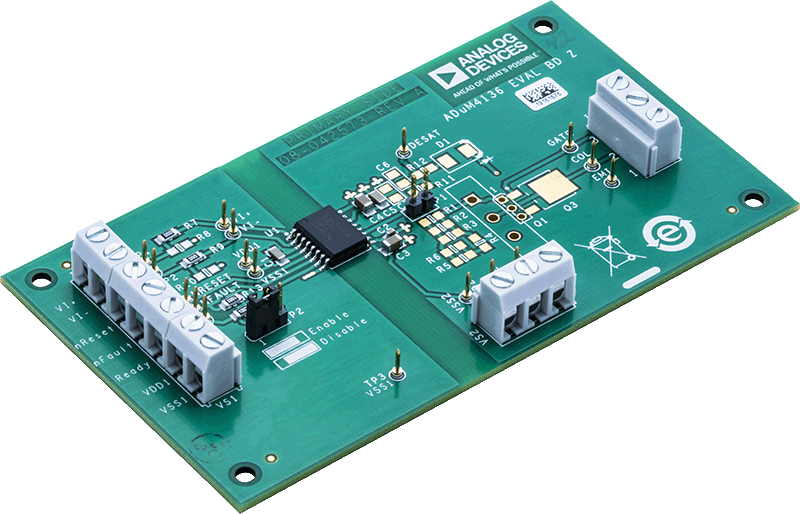

EVAL-ADuM4136

ADuM4136 评估板

zoom

EVAL-ADuM4136

ADuM4136 评估板

download icon

下载

 print icon

打印
EVAL-ADuM4136
ADuM4136 评估板

特性和优点

  • 4 A峰值驱动输出能力
  • 输出功率器件电阻：<；1&Ω
  • 去饱和保护
    • 隔离故障输出
    • 故障时软关断
  • 隔离故障和就绪功能
  • 低传播延迟：55 ns（典型值）
  • 工作温度范围：-40°C至+125°C
  • 输出电压范围至35 V
  • 输出和输入欠压闭锁(UVLO)
  • 针对多种开关类型，放置焊盘
  • 提供螺丝端子，便于轻松连接
  • 跳线使能/禁用


立即购买 更多内容

产品详情

EVAL-ADuM4136EBZ评估板支持单通道栅极驱动器ADuM4136，并专门针对驱动绝缘栅极双极性晶体管(IGBT)进行了优化。ADI公司的iCoupler®技术在输入信号与输出栅极驱动器之间实现隔离。


ADuM4136采用高达35 V的电压工作。它采用双轨电源工作，负供电轨电压可低至−15 V，从而实现稳健的IGBT单轨电源关断。


利用EVAL-ADuM4136EBZ评估板，便于对去饱和电路进行测试，提供焊盘用于标准的去饱和检测。该评估板提供适合三种不同类型的分立式开关的布局位置，支持各种器件测试。螺丝端子通过单电源或双电源可轻松访问副边。


有关ADuM4136的完整信息，请参考产品数据手册，使用评估板时应同时参考用户指南UG-1019与数据手册。


资料

pdf icon

PDF

UG-1019: Evaluation Board for the ADuM4136 iCoupler, Dual-Supply, High Voltage, Isolated IGBT Gate Driver (Rev.0) Download

307.39 K

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADuM4136

ADuM4136 评估板

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADuM4136 - Digital Isolation Technology Download

2.64 K
