概览

优势和特点

  • 2 A峰值电流输出(<2 Ω RDSON)
  • 2.5 V至6.5 V输入
  • 4.5 V至35 V输出
  • 欠压闭锁(UVLO):2.5 V DD1
  • VDD2有多个UVLO选项
    • A级:VDD2的4.4 V(典型值)UVLO
    • B级:VDD2的7.3 V(典型值)UVLO
    • C级:VDD2的11.3 V(典型值)UVLO
  • 精确定时特性
    • 隔离器和驱动器传输延迟:53 ns(最大值)
  • CMOS输入逻辑电平
  • 高共模瞬变抗扰度:>150 kV/µs
  • 工作结温最高可达:125°C
  • 默认低电平输出
  • 内置米勒箝位
  • 安全和法规认证(申请中)
    • UL认证(UL 1577)
    • 1分钟5 kV rms,SOIC长封装
  • CSA元件验收通知5A
  • VDE合格证书(申请中)
    • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
    • VIORM = 849 V 峰值
  • 8引脚宽体SOIC封装
ADuM4121-1-EP支持防务和航空航天应用(AQEC标准)
  • 下载 数据手册 (pdf)
  • 军用温度范围:-55°C至+125°C
  • 欠压闭锁(UVLO):7.5 V VDD2
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 产品变更通知
  • 认证数据可应要求提供
  • V62/19601-01XE DSCC 图纸号

产品详情

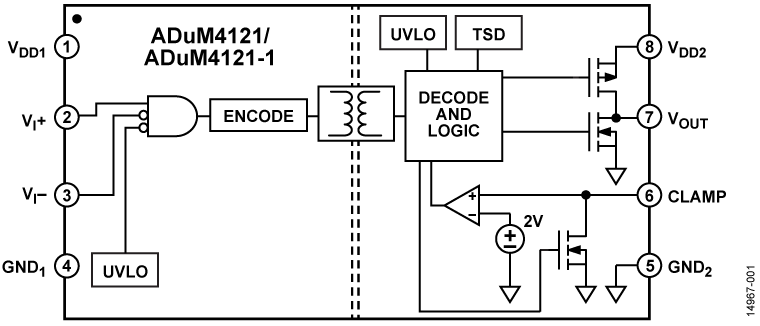

ADuM4121/ADuM4121-1为2 A隔离式、单通道驱动器,采用ADI公司的iCoupler®技术提供精密隔离。ADuM4121/ADuM4121-1提供5 kV rms隔离,采用8引脚宽体SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体,具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

ADuM4121/ADuM4121-1采用2.5 V至6.5 V输入电压工作,可与较低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比,ADuM4121/ADuM4121-1的输入与输出之间具有真电气隔离优势。

ADuM4121/ADuM4121-1集成内部米勒箝位,在2 V时可在栅极驱动输出的下降沿上激活,提供具有较低阻抗路径的驱动栅极,以减少米勒电容感应导通的可能性。

有很多选项可用于热关断使能或禁用。因此,ADuM4121/ADuM4121-1可在各种开关电压范围内对绝缘栅极双极性晶体管(IGBT)/金属氧化物半导体场效应晶体管(MOSFET)配置的开关特性进行可靠控制。

应用

  • 开关电源
  • 隔离式IGBT/MOSFET栅极驱动器
  • 工业逆变器
  • 氮化镓(GaN)/碳化硅(SiC)功率器件

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

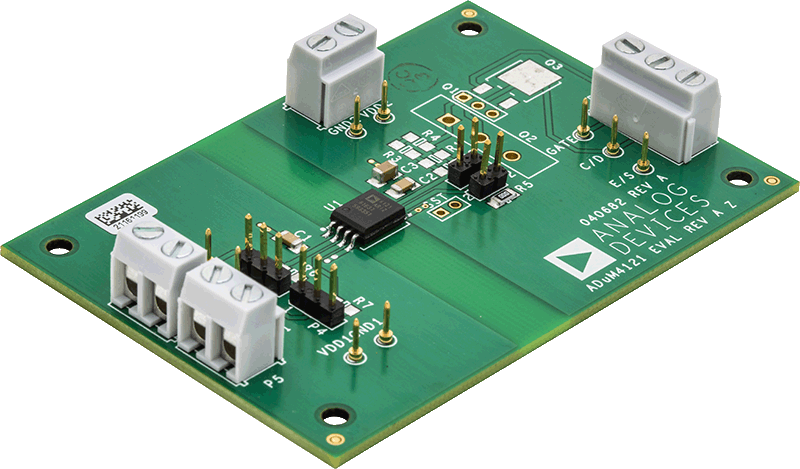

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADUM4121A
ADUM4121B
ADUM4121C
