概览

优势和特点

  • 5 MHz 至 21 MHz 主时钟输入频率
  • 失调漂移与温度:±0.6 μV/°C(最大值)
  • SNR:86 dB(典型值)
  • 16 位,无失码
  • 满量程模拟输入电压范围:±320 mV
  • ENOB:14 位(典型值)
  • IDD1:10 mA(最大值)
  • 板载数字隔离器
  • 工作温度范围:−40°C 至 +125°C
  • 高共模瞬变抗扰度:150 kV/μs(最小值),VDD2 = 3.3 V
  • 宽体 SOIC
    • 16 引脚 SOIC_W
    • 8 引脚 SOIC_IC,爬电距离更长
  • 安全和监管审批(申请中)
    • UL 认证
      • 5700 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 SA
    • VOE 合规证书
      • DIN V VDE V 0884-10
      • VlORM = 1270 VPEAK
      • DIN V VDE V 0884-11
      • VlORM = 1060 VPEAK

产品详情

ADuM7701 是一款高性能二阶 Σ-Δ 调制器,具有基于 ADI 公司 iCoupleri 技术的片内数字隔离功能,可将模拟输入信号转换为高速一位数据流。该套件可使用 5 V (VDD1) 电源运行,并可接受 ±250 mV(±320 mV 满量程)的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。

模拟输入由高性能模拟调制器持续取样,并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的数字滤波器重构原始信息以在 78. l kSPS 时实现 86 dB 的信噪比 (SNR),使 ADuM7701 具有 20 MHz 的 MCLK。串行输入/输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。

串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合,意味着片内隔离能够提供比光耦合器套件等替代方案更出色的性能特点。ADuM7701 套件可采用 16 引脚和 8 引脚宽体 SOIC 封装,工作温度范围为 -40°C 至 +125° C。

应用

  • 分流器电流监控
  • AC 电机控制
  • 电源和太阳能逆变器
  • 风轮机逆变器
  • 模数和光隔离器替换

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

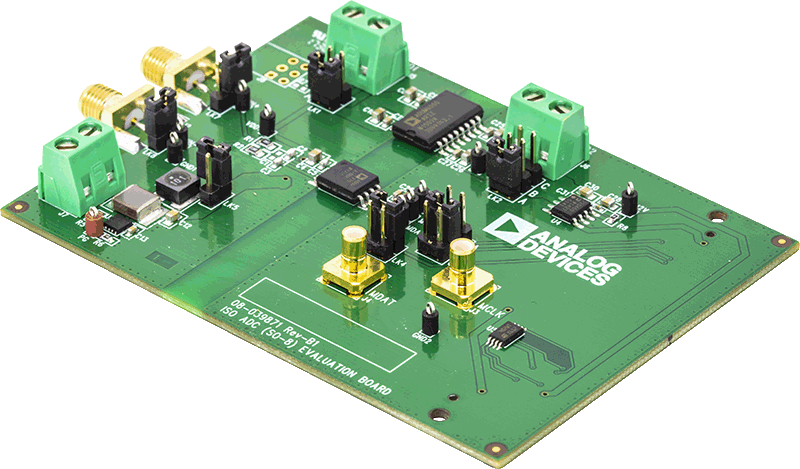

评估套件 (1)
