ADSP-CM409F

带13+ ENOB ADC、BGA212的240MHz ARM Cortex-M4

中文数据手册

Rev. PrE

量产

顶部

概览

优势和特点
产品详情

优势和特点

双通道16位SAR ADC，无失码，13+ ENOB，转换速率达380ns，适应于高精度闭环控制应用。
240 MHz ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法。
384KB SRAM和2MB闪存，从容应对大程序。
级PWM和定时器功能，可有效提升转矩波动和电机性能。
SINC滤波器，可无缝连接AD74xx隔离式转换器。

谐波分析引擎，可兼容并网连接。
以太网和USB接口，支持网络接口。
2个CAN接口、3个UART、2个SPI、2个SPORT、8个32位定时器、2个双线接口和4个正交编码器接口。
16位异步存储器总结，可连接外置SRAM或FPGA。
212引脚、19x19mm CSP_BGA封装
最高支持105℃的环境工作温度，适用于工业应用。

产品详情

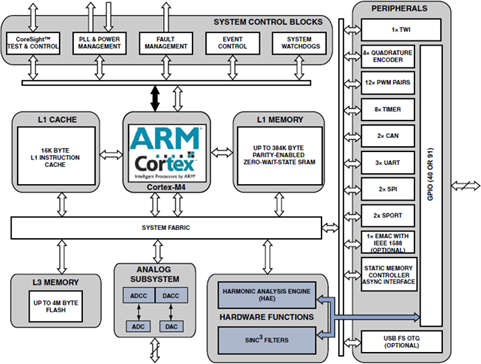

ADSP-CM409F混合信号控制处理器集成双通道高精度16位ADC和一个ARM^® Cortex-M4TM处理器内核，其浮点运算单元工作于240 MHz的内核时钟频率，集成384KB SRAM存储器、2MB闪存，以及专门针对光伏(PV)逆变器控制、电机控制和其他嵌入式控制应用而优化的加速器和外设。

产品分类

处理器和DSP
- CM4xx混合信号控制处理器

领域

工业自动化技术 (IAT)
- 基于条件的监测 (CBM)
- 运动控制

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (2)

EVAL-CM40X-EZBRD/EZLITE

ADSP-CM40x EZ-Board和EZ-Kit Lite评估硬件为评估ADSP-CM40x混合信号控制处理器系列提供低成本硬件解决方案。
EVAL-ADSP-CM419F-EZKIT

ADSP-CM419F EZ-Kit评估硬件基于ARM® Cortex®-M4处理器内核，浮点单元工作频率高达240 MHz，ARM® Cortex-M0TM处理器内核工作频率高达100 MHz。EZ-Kit附带所有必要的硬件让您能够启动和运行，并可立即评估。

EVAL-CM40X-EZBRD/EZLITE

查看此评估套件详细信息

ADSP-CM40x混合信号控制处理器系列 基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件 为评估ADI的 ADSP-CM40x 混合信号控制处理器系列提供低成本硬件解决方案，由 ADSP-CM403F 和 ADSP-CM408F EZ-Boards™、来自Segger的J-LINK LITE ARM调试探头和可选探测板组成。

ADSP-CM403F EZ-KIT Lite 和 ADSP-CM408F EZ-KIT Lite 包含即刻开始评估所需的全部硬件。

ADSP-CM403F EZ-Board™（用于评估 ADSP-CM402F和 ADSP-CM403F) 和 ADSP-CM408F EZ-Board™（用于评估 ADSP-CM407F 和 ADSP-CM408F）。
来自Segger 的 J-LINK LITE ARM 调试探头。

若客户已有调试探头，则 ADSP-CM403F EZ-Board 和 ADSP-CM408F EZ-Board 也可单独购买。

ADSP-CM40x板设计数据库 包含进行ADSP-CM40x EZ-Boards设计、布局、制造与装配所需的全部电气信息，并可通过本页的产品下载区下载。

提供两个扩展连接器，用于连接探测板，扩展系统评估能力：

模拟120引脚探测板 - 该板为120引脚扩展接口连接器提供任意模拟信号的探测点。
PWM 180引脚探测板 - 该板为180引脚扩展接口连接器提供任意PWM/数字信号的探测点。

探测板作为插入 ADSP-CM403F 或 < />< /> EZ-Board™ 评估系统的子板单独提供。提供另一个扩展连接器，连接Anybus®板和/或存储器/FPGA扩展器卡。

IAR Embedded Workbench 是一款完整的高性能C/C++编译器和调试器工具链，在单个易于使用的IDE中集成编译器、汇编器、链接器和调试器。开发时需要该产品，可从 IAR Systems直接购买。提供免费的评估版本供下载。

CM40x Enablement Software软件包提供C语言编程环境和应用编程接口(API)，能够与ADI的 ADSP-CM40x混合信号控制处理器系列产品轻松便捷地实现功能接口。 API对多种外设（控制寄存器、DMA引擎和中断控制器）的底层细节进行抽象，形成简单、易于使用的编程模型。该软件包以源代码形式提供，包含各种示例程序，缩短您的应用程序上市时间。该软件的当前与未来版本均以免费形式提供，并始终可点击此处下载。

J-Link LITE ARM的软件和文档包由 Segger 直接提供，需要输入探头背面的序列号才能激活使用。

对于需要使用以太网或USB外设的应用，则 MicriumuC/TCP-IP™和uC/USB Device™ ARM M系列解决方案支持ADZS-CM40x系列。这两款解决方案都需要用到uC/OS-III® RTOS，必须直接从 Micrium购买。

ADSP-CM40x混合信号控制处理器系列 基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。 ADSP-CM40x评估硬件ADSP-CM40x混合信号控制处理器系列基于 ARM®Cortex®-M4 内核，设计用于电机控制和工业应用。ADSP-CM40x评估硬件

优势和特点

ADSP-CM408F EZ-Board

ADSP-CM408F混合信号控制处理器
2 - 16位ADC，每个ADC 8通道输入
10/100以太网PHY
USB
2 – CAN接口ADI ADM3053
RS-485收发器ADI ADM2682E
RS-232收发器ADI ADM3252E
256K x 16位(4 Mb) SRAM
2 Mb内部四通道SPI闪存
40字符TWI显示
扩展接口

ADSP-CM403F EZ-Board

ADSP-CM403F混合信号控制处理器
2 – 16位ADC，每个ADC 12通道输入
2 – 12位DAC
CAN接口ADI ADM3053
RS-232收发器ADI ADM3252E
256K x 16位(4 Mb) SRAM
2 Mb内部四通道SPI闪存
40字符TWI显示
扩展接口

EVAL-ADSP-CM419F-EZKIT

查看此评估套件详细信息

ADSP-CM419F处理器基于ARM® Cortex®-M4处理器内核，浮点单元工作频率高达240 MHz，ARM® Cortex-M0TM处理器内核工作频率高达100 MHz。处理器集成搭载ECC的最高160KB SRAM存储器、集成ECC的1MB闪存，以及专门针对电机控制和光伏(PV)反相器控制应用而优化的加速器和外设以及由两个6倍同步采样16位SAR型ADC、一个14位SAR监控器ADC和一个12位DAC组成的模拟前端。EZ-KIT附带所有必要的硬件让您能够启动和运行，并可立即评估。

EZ-KIT提供一个模拟接口和一个PWM/数字接口。这些接口用于连接子板以扩展EZ-KIT功能。该评估板设计可以与IAR Embedded Workbench®和Segger®开发环境配合使用，进行高级应用程序代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

优势和特点

ADI ADSP-CM419F处理器
- 210引脚BGA
- 16和30 MHz振荡器
模拟接口
- ADI单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器(ADA4899)
- ADI超低噪声、LDO XFET基准电压源，具有吸电流和源电流能力(ADR441B)
- ADI 1ppm、20位、±1 LSB INL、电压输出DAC (AD5791)
LCD
- 2.2英寸TFT LCD模块
SPI Flash (SPI0)芯片
- Microchip 4K I2C串行EEPROM (24AA04)
通用异步接收器/发射器(UART0)
- ADI隔离式单通道RS-232线路驱动器/接收器(ADM3251E)
- DB9
通用异步接收器/发射器(UART3)
- FTDI USB转UART (FT232R)
- USB微型B
通用异步接收器/发射器(UART4)
- ADI隔离式双通道RS-232线路驱动器/接收器(ADM3252E)
- DB9
CAN
- ADI信号和电源隔离CAN收发器(ADM3053)
- RJ11
SINC
- ADI隔离式、5 kV、DC-DC转换器(ADUM6000)
- ADI隔离式Σ-Δ型调制器(AD7401)
调试(JTAG/SWD/SWO)接口
- J-Link Lite仿真器
- JTAG/SWD/SWO 20引脚0.1”接头
- JTAG/SWD/SWO 20引脚0.05”接头
LED - 五个LED：一个电源（绿色）、一个板复位（红色）、两个通用（黄色）和一个故障（红色）
按钮 - 六个按钮：一个复位和五个IRQ/标志
模拟连接器
- ADC
- AGND/GND/VREF/5V
PWM连接器
- PWM0-2
- SINC0
- SPI1
- SPORT0
- TWI0
- TMR0
- GPIOs
- CNT0-3
- RESET
- GND/3.3V/5V输出/li>
外部电源
- CE认证
- 5V（3.6安培）
电源测量 - 用于测量电流消耗的0.051欧姆电阻

软件

Getting Started Guide and Installation Checklist

文档

软件代码及系统需求

Software Development Tools

CrossCore® Utilities

Future releases of CrossCore Serial Flash Programmer will be distributed as part of the CrossCore Utilities product. CrossCore Utilities provides several utilities for use with Cortex-M processors. These utilities have previously been distributed within various Board Support Packages for the IAR and Keil toolchains, and are collected together in this product for convenient maintenance.

Software Modules

CrossCore Serial Flash Programmer

CrossCore Serial Flash Programmer (CCSFP) is a standalone application for programming, erasing and re-programming the on-board flash of mixed-signal processors, via the UART interface. From release 1.3.0 onwards, CCSFP is released as part of the CrossCore Utilities product.

工具及仿真模型

BSDL模型

ZIP

13.79 K

ADSP-CM402F/ADSP-CM403F/ADSP-CM407F/ADSP-CM408F/ADSP-CM409F BSDL Files

IBIS模型

IBS

170.46 K

ADSP-CM409F IBIS Model
