ADTR1107

6 GHz 至 18 GHz 前端 IC

英文数据手册

Rev. A

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

工作频率范围为 6 GHz 至 18 GHz
发射状态 P_SAT 为 25 dBm（典型值）
发射状态小信号增益为 22 dB（典型值）

接收状态小信号增益为 18 dB（典型值）
接收状态噪声指数为 2.5 dB（典型值）
用于功率检测的耦合功率放大器输出

产品详情

ADTR1107 是一款包含集成功率放大器、低噪声放大器 (LNA) 和反射式单刀双掷 (SPDT) 开关的紧凑型 6 GHz 至 18 GHz 前端 IC。这些集成特性使得该套件适用于相控阵天线和雷达应用。该前端 IC 在发射状态下具有 25 dBm 的饱和输出功率 (P_SAT) 和 22 dB 的小信号增益，在接收状态下具有 18 dB 的小信号增益和 2.5 dB 的噪声指数。该套件具有用于功率检测的定向耦合器。输入/输出 (I/O) 内部匹配至 50 Ω。ADTR1107 采用 5 mm × 5 mm 24 端子岸面栅格阵列 (LGA) 封装。

应用

相控阵天线
军用雷达
气象雷达
通信链路
电子战

产品分类

RF和微波
- 相控阵RF前端IC（LNA、PA、开关）

放大器
- 功率放大器

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (2)

EVAL-ADTR1107

使用 6 GHz 至 18 GHz 前端 IC 评估 ADTR1107

X-Band Phased Array Platform

Scalable 32 Element Hybrid Beamforming Phased-Array RADAR Development Platform

EVAL-ADTR1107

查看此评估套件详细信息

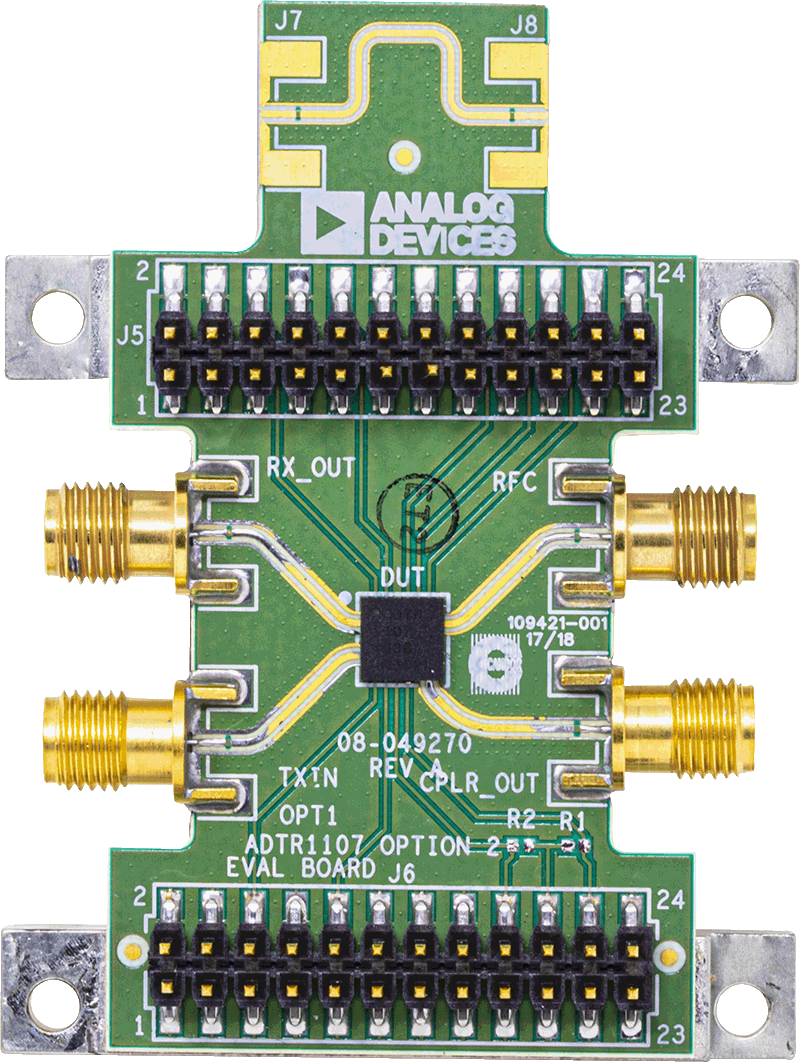

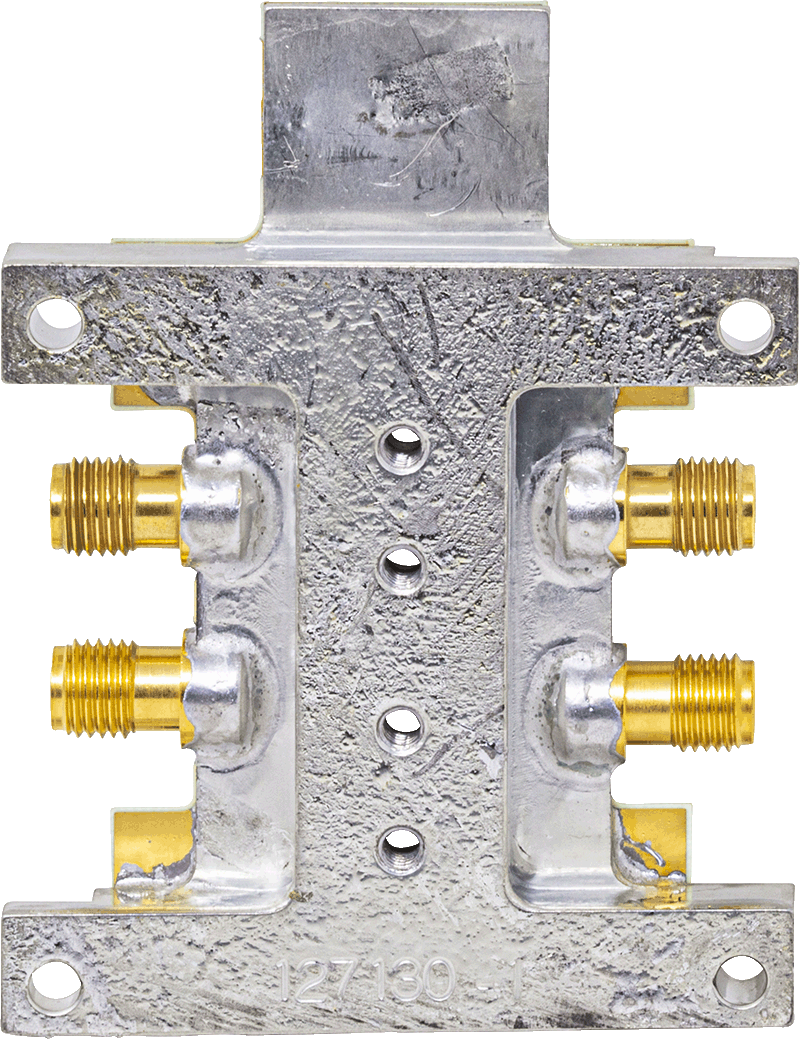

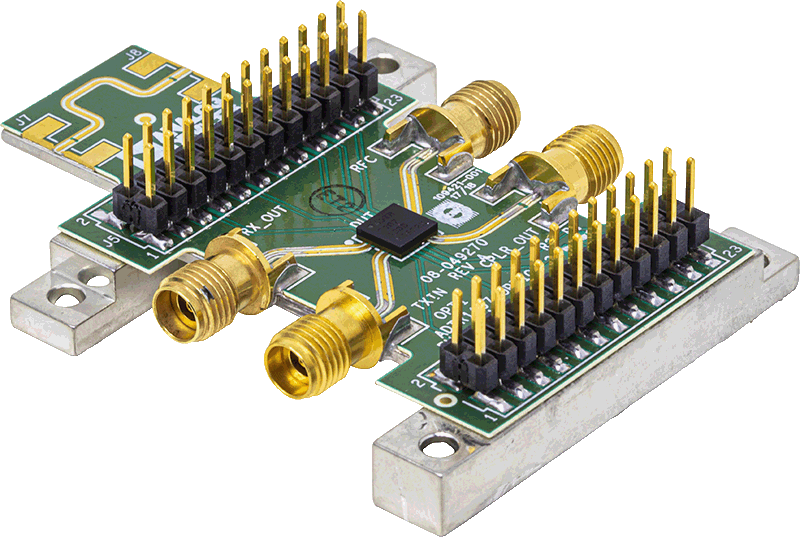

ADTR1107-EVAL 评估板由采用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，并安装在铝制散热器上。散热器有助于为套件提供散热，以及为 PCB 提供机械支撑。散热器上的安装孔便于连接到较大的散热器，从而改善热管理。

TX_IN、ANT、RX_OUT 和 CPLR_OUT 端口由 2.9 mm 母头同轴连接器填充。端口各自的 RF 迹线具有 50 Ω 的特性阻抗。ADTR1107-EVAL 内含适合在 ADTR1107 的整个 −40°C 至 +85°C 工作温度范围内使用的元件。为校准板的迹线损耗，提供了一个直通校准路径。不过，要使用该直通校准路径，用户必须安装 RF 连接器并填充该路径。

漏极、接地和栅极控制电压可通过两个 24 引脚头部获取。

RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

有关 ADTR1107 的更多信息，请参阅 ADTR1107 数据手册。在使用 ADTR1107-EVAL 评估板时，应参阅 ADTR1107 数据手册，同时参阅本用户指南。

优势和特点

配备散热器的 2 层 Rogers 4350 评估板
端接型 2.9 mm RF 连接器
直通校准路径（未填充）

X-Band Phased Array Platform

查看此评估套件详细信息

The X-Band Development Platform contains one MxFE^® software defined, direct RF sampling transceivers, X-Band to C-Band Up/Down Converter, and a X/Ku Band analog phased array proto-typing platform. The target application is phased array radars, electronic warfare, and ground-based SATCOM, specifically a X Band 32 transmit/32 receive channel hybrid beamforming phased array radar.

The X-Band Development Platform highlights a complete system solution. It is intended as a testbed for demonstrating hybrid beamforming phased array radar as well as the implementation of system level calibrations, beamforming algorithms, and other signal processing algorithms. The system is designed to mate with a ZCU102 Evaluation Board from Xilinx®, which features the Zynq^® UltraScale+^™ MPSoC FPGA, with provided reference software, HDL code, and MATLAB system-level interfacing software.

The system can be used to enable quick time-to-market development programs for applications like:

ADEF (Phased-Array, RADAR, EW, SATCOM)
Hybrid Beamforming
Electronic Test and Measurement

优势和特点

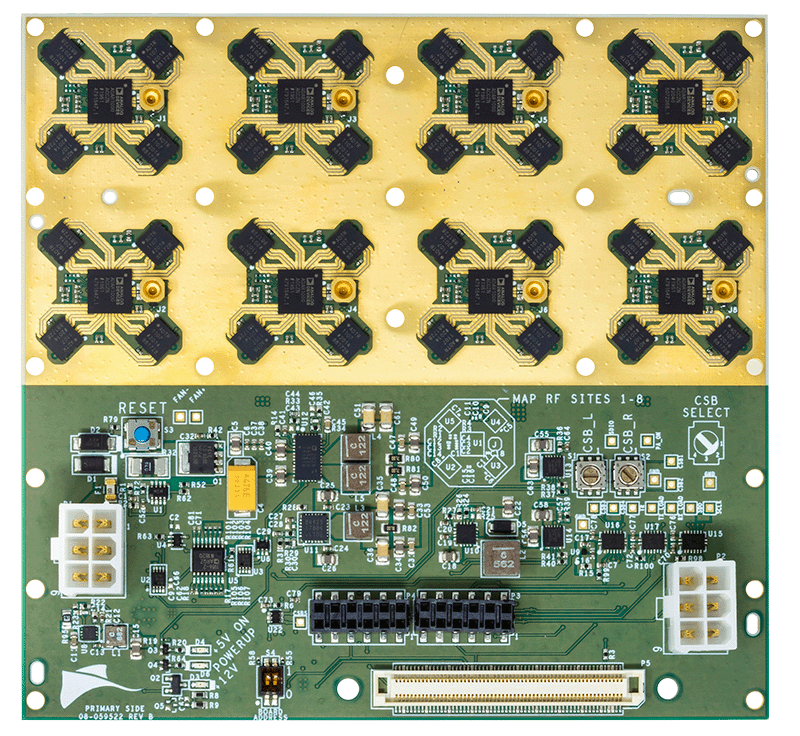

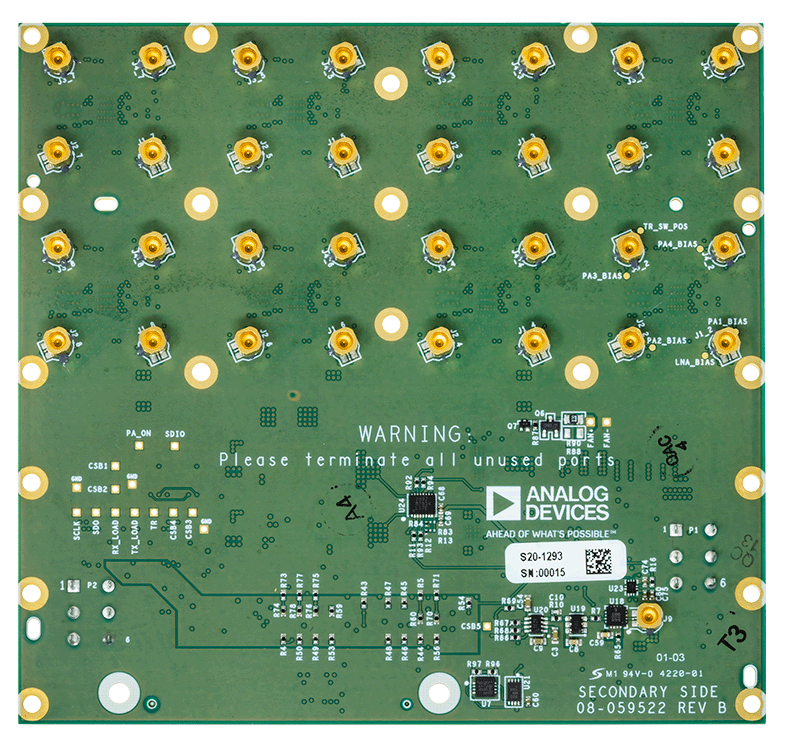

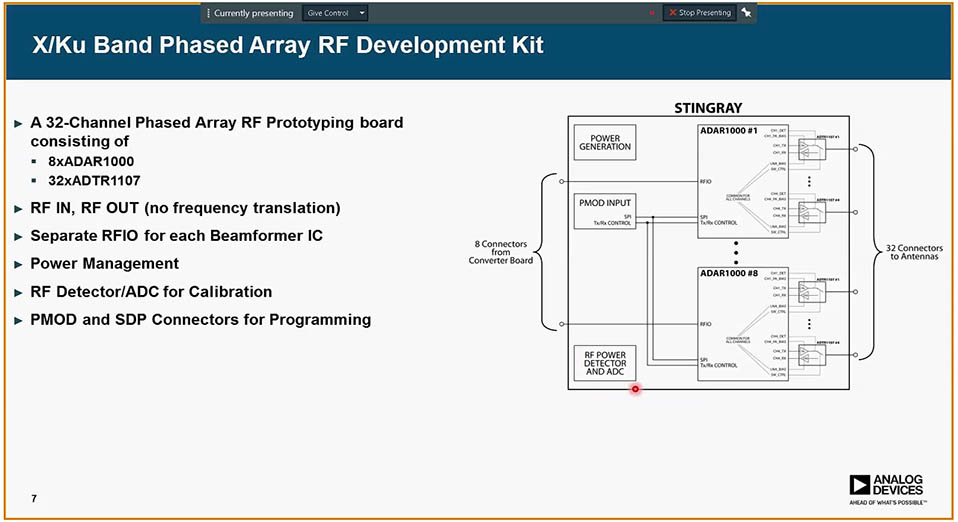

Stingray X/Ku Phased Array Proto-typing Board

32 Channel Analog Phased Array Prototyping Platform
8x ADAR1000 Analog Phased Array Beamforming ICs
32x ADTR Transmit/Receive ICs
RF In, RF Out Design
Individual RFIO for each BFIC
10 GHz Lattice Spacing
Stand-Alone RF Detector/ADC Combo for Calibration
PMOD and SDP Connectors for Programming
On-Board Power Regulation from Single 12V Power Adapter (Included)

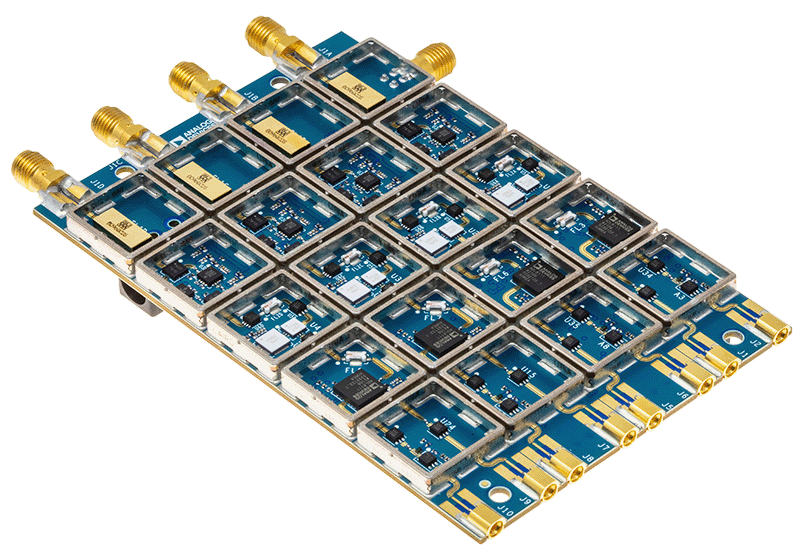

XUD1A X/C Band Up/Down Converter

X Band (RF) to C Band (IF) up/down converter
4 TX/RX RF Input/Output via SMA
4 TX IF Inputs via SMPM
4 RX IF Output via SMPM
External LO or Internal PLL Options
PMOD Connector for Programming
Interposer Board via PMOD to allow SDP and FMC Connectors for Programming
On-Board Power Regulation from Single 12V Power Adapter (Included)

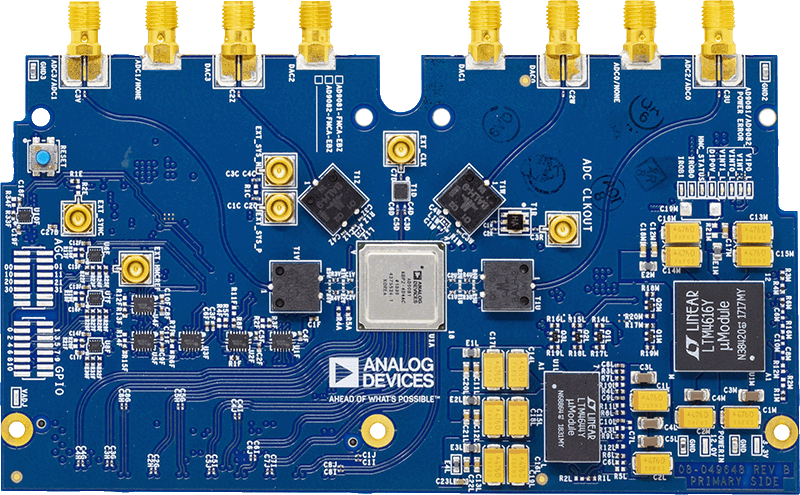

MxFE Evaluation Board

Mates with Xilinx ZCU102 Evaluation Board (Not Included)
4x RF Receive (Rx) Channels (8x Digital Rx Channels)

Total 4x 12-bit 4GSPS ADC
8x Digital Down Converters (DDCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
8x Programmable Finite Impulse Response Filters (pFIRs)
