ADRF5547

推荐新设计使用

双通道 3.7 GHz 至 5.3 GHz 接收器前端

产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 集成式双通道 RF 前端
    • 2 级 LNA 和高功率 SPDT 开关
    • 片内偏置和匹配
    • 单电源供电
  • 增益
    • 高增益模式:4.6 GHz 时为 33 dB(典型值)
    • 低增益模式:4.6 GHz 时为 18 dB(典型值)
  • 低噪声指数
    • 高增益模式:4.6 GHz 时为 1.6 dB(典型值)
    • 低增益模式:4.6 GHz 时为 1.6 dB(典型值)
  • 高通道间隔离
    • RxOUT-ChA 和 RxOUT-ChB 之间:45 dB(典型值)
    • TERM-ChA 和 TERM-ChB 之间:53 dB(典型值)
  • 低插入损耗:4.6 GHz 时为 0.5 dB(典型值)
  • TCASE = 105°C 时具有高功率处理能力
    • 整个生命周期
      • LTE 平均功率 (9 dB PAR):40 dBm
    • 单一事件(运行时间 <10 秒)
      • LTE 平均功率 (9 dB PAR):43 dBm
  • 高 OIP3:31 dBm(典型值)
  • 关断模式和低增益模式(针对 LNA)
  • 低电源电流
    • 高增益模式:5 V 时为 86 mA(典型值)
    • 低增益模式:5 V 时为 36 mA(典型值)
    • 关断模式:5 V 时为 12 mA(典型值)
  • 正逻辑控制
  • 40 引脚 6 mm × 6 mm LFCSP 封装
ADRF5547
双通道 3.7 GHz 至 5.3 GHz 接收器前端
ADRF5547 Functional Block Diagram ADRF5547 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型


评估套件

eval board
EVAL-ADRF5547

ADRF5547 评估板

产品详情

ADRF5547是一款双通道集成式射频(RF)前端,非常适合时分双工(TDD)无线基础设施应用。ADRF5547是一款多芯片器件,由每通道上的高功率开关和双级低噪声放大器组成。

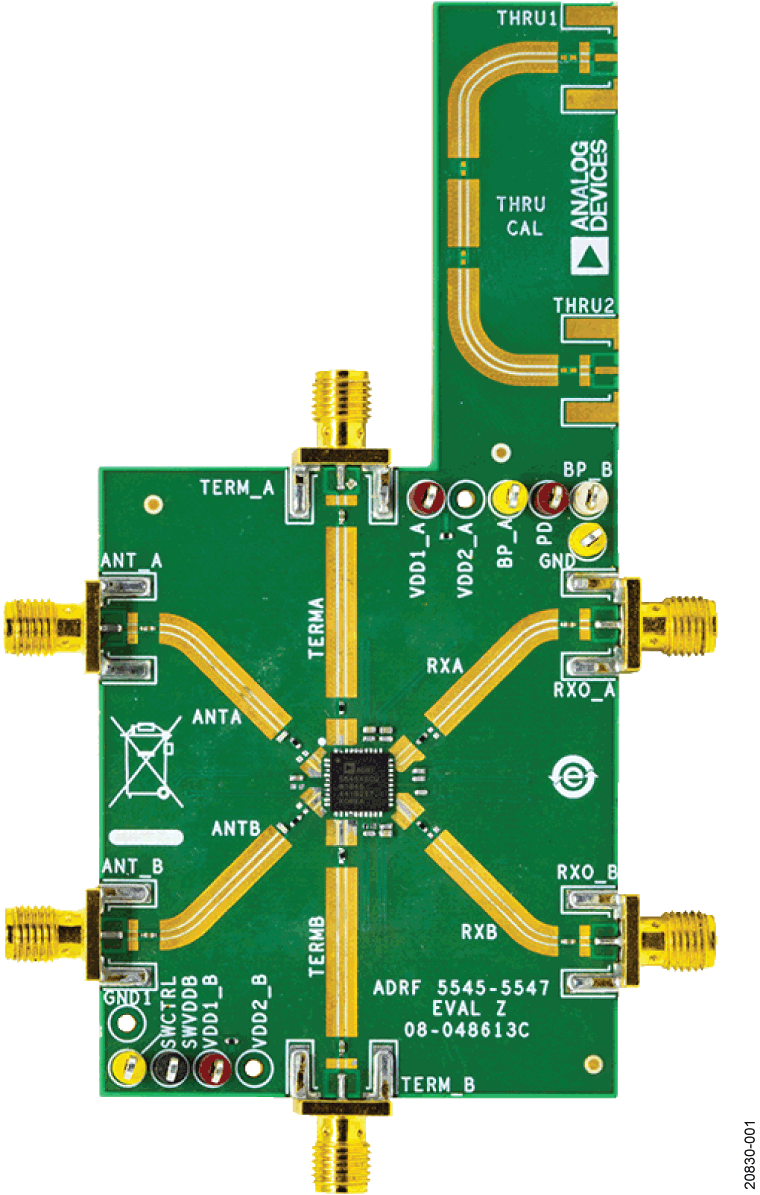

本用户指南介绍ADRF5547评估板,专为轻松评估ADRF5547的特性和性能而设计。评估板的照片如图1所示。

ADRF5547数据手册(请访问:www.analog.com)提供ADRF5547的完整规格。使用评估板时,应同时参阅ADRF5547数据手册和本用户指南。

EVAL-ADRF5547
ADRF5547 评估板
ADRF5547-EVALZ Image

最新评论

需要发起讨论吗? 没有关于 adrf5547的相关讨论?是否需要发起讨论?

在EngineerZone®上发起讨论
