ADP1762

2 A、低VIN、低噪声、CMOS线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 输出电流:2 A(最大值)
  • 低输入电压电源范围
    • VIN = 1.10 V 至 1.98 V,无需外部偏置电源
  • 固定输出电压范围:VOUT_FIXED = 0.9 V 至 1.5 V
  • 可调输出电压范围:VOUT_ADJ = 0.5 V 至 1.5 V
  • 超低噪声:2 μV rms, 100 Hz 至 100 kHz
  • 噪声频谱密度
    • 4 nV/√Hz (10 kHz)
    • 3 nV/√Hz (100 kHz)
  • 低压差:62 mV(典型值,2 A负载)
  • 工作电源电流:4.5 mA(典型值,空载)
  • 线路、负载和温度范围内的固定输出电压精度:±1.5%
  • 出色的电源电压抑制比(PSRR)性能
    • 典型值62 dB(10 kHz,2 A负载时)
    • 典型值46 dB(100 kHz,2 A负载时)
  • 出色的负载/线路瞬态响应
  • 软启动可降低浪涌电流
  • 针对小型10 μF陶瓷电容进行了优化
  • 限流和热过载保护
  • 电源良好指示
  • 精密使能

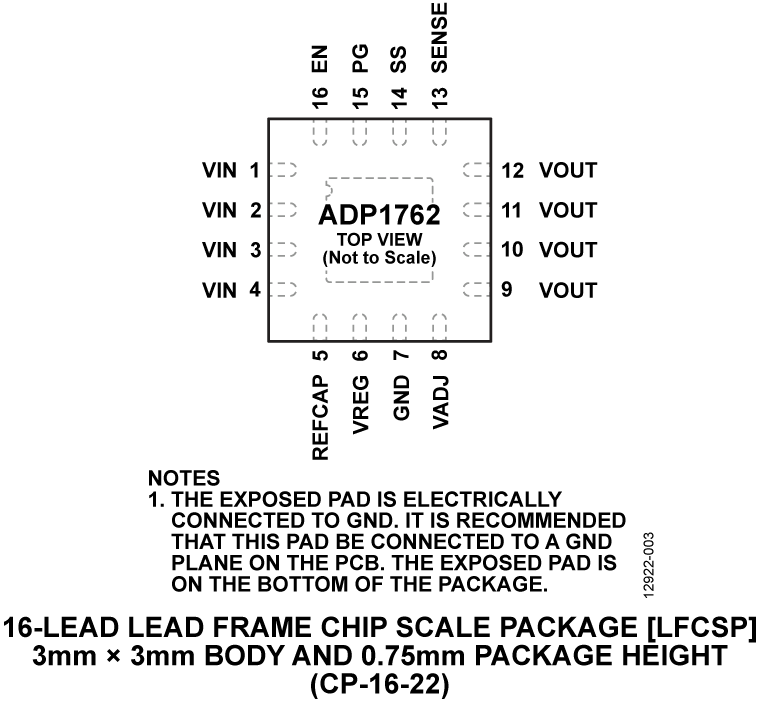

  • 16引脚、3 mm × 3 mm LFCSP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

ADP1762是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作,输入电压低至1.10 V,无需外部偏置电源用于提高效率,并提供高达2 A的输出电流。

ADP1762具有低至62 mV(典型值,2 A负载)的压差,工作裕量小,同时可保持调节并提供更高效率。

ADP1762经过优化,采用10 μF小型陶瓷型输出电容便能实现稳定工作。ADP1762具有出色的瞬态响应性能,所占电路板面积极小。

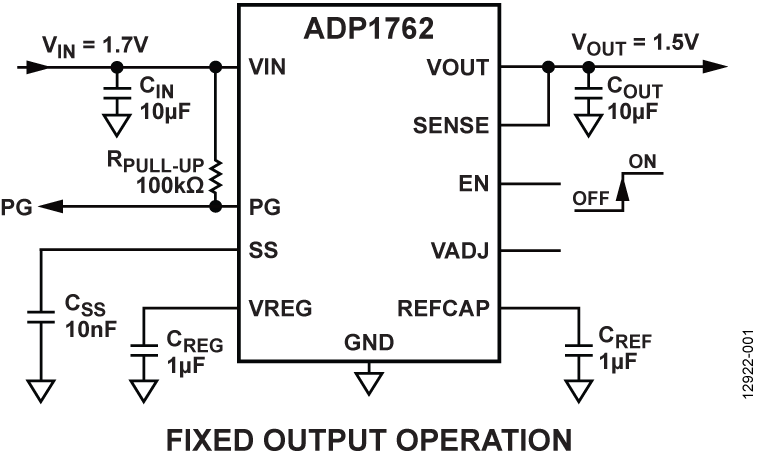

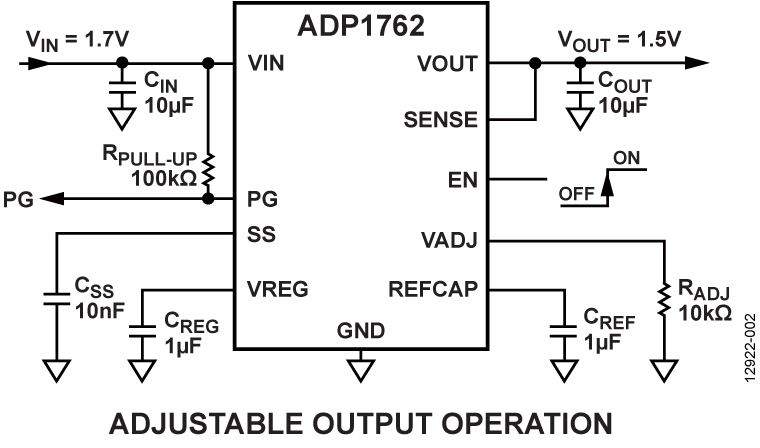

ADP1762提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1762将电容连接至SS引脚,从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1762采用16引脚小型LFCSP封装,是适合各种应用的最小尺寸解决方案。

应用

  • 适应噪声敏感应用:如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
  • 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
  • 医疗健康
  • 工业与仪器仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP1762ACPZ-0.9-R7
  • HTML
  • HTML
ADP1762ACPZ-1.0-R7
  • HTML
  • HTML
ADP1762ACPZ-1.1-R7
  • HTML
  • HTML
ADP1762ACPZ-1.2-R7
  • HTML
  • HTML
ADP1762ACPZ-1.3-R7
  • HTML
  • HTML
ADP1762ACPZ-1.5-R7
  • HTML
  • HTML
ADP1762ACPZ-R7
  • HTML
  • HTML
ADP1762ACPZ0.95-R7
  • HTML
  • HTML
ADP1762ACPZ1.25-R7
  • HTML
  • HTML
ADP1762WACPZ-0.9-R7
  • HTML
  • HTML
ADP1762WACPZ-1.0-R7
  • HTML
  • HTML
ADP1762WACPZ-1.1-R7
  • HTML
  • HTML
ADP1762WACPZ-1.2-R7
  • HTML
  • HTML
ADP1762WACPZ-1.3-R7
  • HTML
  • HTML
ADP1762WACPZ-1.5-R7
  • HTML
  • HTML
ADP1762WACPZ-R7
  • HTML
  • HTML
ADP1762WACPZ0.95-R7
  • HTML
  • HTML
ADP1762WACPZ1.25-R7
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 2

reference details image

AD-JUPITER-EBZ

Software-Defined Radio

zoom

AD-JUPITER-EBZ

Software-Defined Radio

Software-Defined Radio

特性和优点

  • RF/SDR
    • ADRV9002 transceiver
    • 2 x receiver, 2 x transmitter
    • LO frequency range 30 MHz to 6 GHz
    • 12 kHz to 40 MHz frequency bandwidth
    • Sampling rate 12 kSPS to 61.44 MSPS
  • External Device Clock Input
  • External MCS Input
  • RF Front-end
  • Processing System
    • Zynq UltraScale+ MPSoC XCZU3EG
      • ARM Cortex-A53 1.5 GHz
      • ARM Cortex-R5 500 MHz
      • Mali-400 MP2 graphic processor
      • Programmable logic 154 k
    • DDR4 – 2 GB (x32)
    • Boot source
      • SD card 3.0
      • Flash memory 128 MB
    • User Interfaces
      • USB 3.1 Gen 1 – Type C
        • Upstream Facing Port (UFP)
        • Downstream Facing Port (DFP)
        • USB 2.0 compatible
    • Ethernet 1000BASE-T RGMII
    • Display Port v1.2 (2 lanes, 5.4 Gbps)
    • SATA 3
    • USB (micro) debug interface
    • 16 GPIOs (3V3 LVCMOS)
  • Power Sources
    • USB Type-C (power only)
      • Power Sink 5V, 9V/3A
    • USB Type-C (data)
      • Power Sink 5V/3A
      • Power Source 5V/0.9 A
    • 802.3at POE compliant, 25.5 W Type2 (POE+)

产品详情

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

  • Aerospace and Defense
  • Communications
  • Advanced Education
reference details image

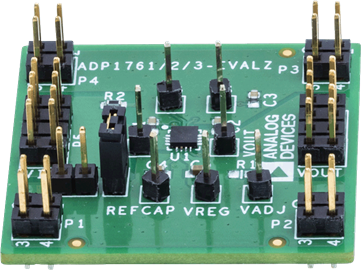

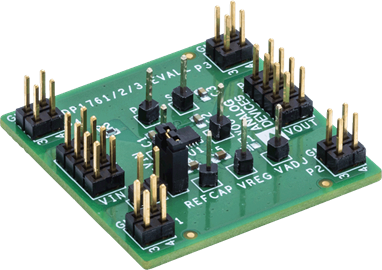

ADP176x-EVALZ
