概览

优势和特点

  • 5 kV rms 和 3.75 kV rms LVDS 隔离器
  • 符合 TIA/EIA-644-A LVDS 标准
  • 多种双通道配置
  • 能以高达 1.1 Gbps 的任意数据速率进行切换,具有低抖动
    • 传播延迟 4 ns(典型值)
    • 随机抖动 2.6 ps rms(典型值)
    • 1.1 Gbps 时峰到峰总抖动 90 ps(典型值)
  • 2.5 V 或 3.3 V 电源
  • −75 dBc 电源纹波抑制,相位杂散水平
  • 抗干扰性
  • ±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
  • 高共模瞬变抗扰度:>25 kV/μs
  • 超越 EN 55022 B 级辐射发射限制,PRBS 为 1.1 Gbps
  • 安全和监管审批(20 引脚 SOIC_W 封装)
    • UL(申请中):5000 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 组件验收通知 5A(申请中)
    • VDE 符合性证书(申请中)
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 424 VPEAK
  • 在开路、短路和端接输入条件下故障安全输出高电平 (ADN4655/ADN4656)
  • 工作温度范围:−40°C 至 +125°C
  • 7.8 mm 最小爬电距离和净空

产品详情

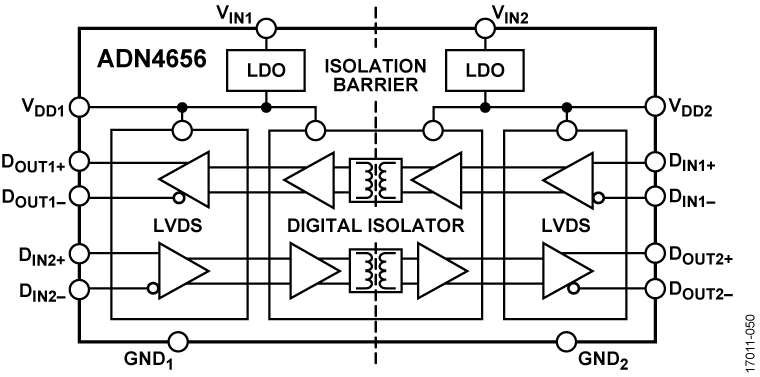

ADN4654/ADN4655/ADN46561 是信号隔离式低电压差分信号 (LVDS) 缓冲器,能够以低抖动在高达 1.1 Gbps 的数据速率下运行。这些器件集成了 ADI 公司的 iCoupler® 技术,已针对高速运行进行增强,可以为符合 TIA/EIA-644-A 标准的 LVDS 驱动器和接收器提供电气隔离。利用该集成,可实现 LVDS 信号链的嵌入式隔离。

ADN4654/ADN4655/ADN4656 包含多种通道配置,ADN4655 和 ADN4656 上的 LVDS 接收器包含一个故障安全机制,可在输入悬空、短路或端接但未驱动时确保相应的 LVDS 驱动器输出为逻辑 1。

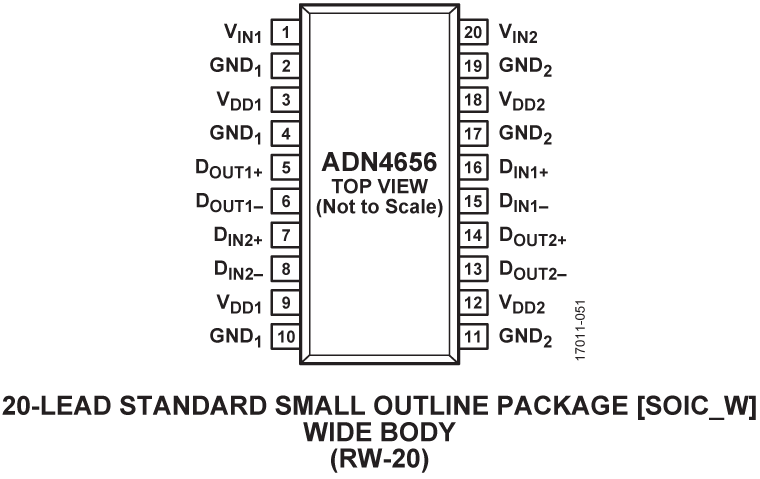

对于低抖动条件下的高速运行,LVDS 和隔离器电路依赖于 2.5 V 电源。集成的片内低压差 (LDO) 稳压器可以通过外部 3.3 V 电源提供所需的 2.5 V 电压。这些器件完全适合在广泛的工业温度范围内使用,采用具有 5 kV rms 隔离的 20 引脚宽体 SOIC_W 封装,或采用具有 3.75 kV rms 隔离的 20 引脚 SSOP 封装。

应用

  • 隔离式视频和成像数据
  • 模拟前端隔离
  • 数据平面隔离
  • 隔离式高速时钟和数据链路

1 受美国专利 5,952,849;6,873,065;6,903,578 和 7,075,329 保护。其他专利正在申请中。

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

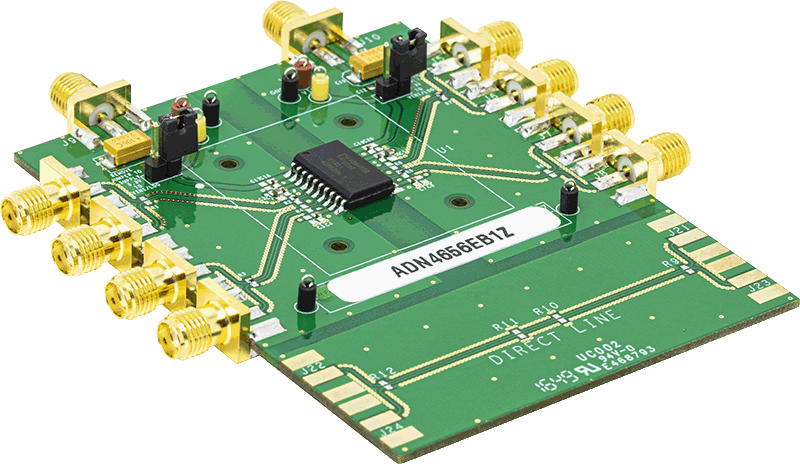

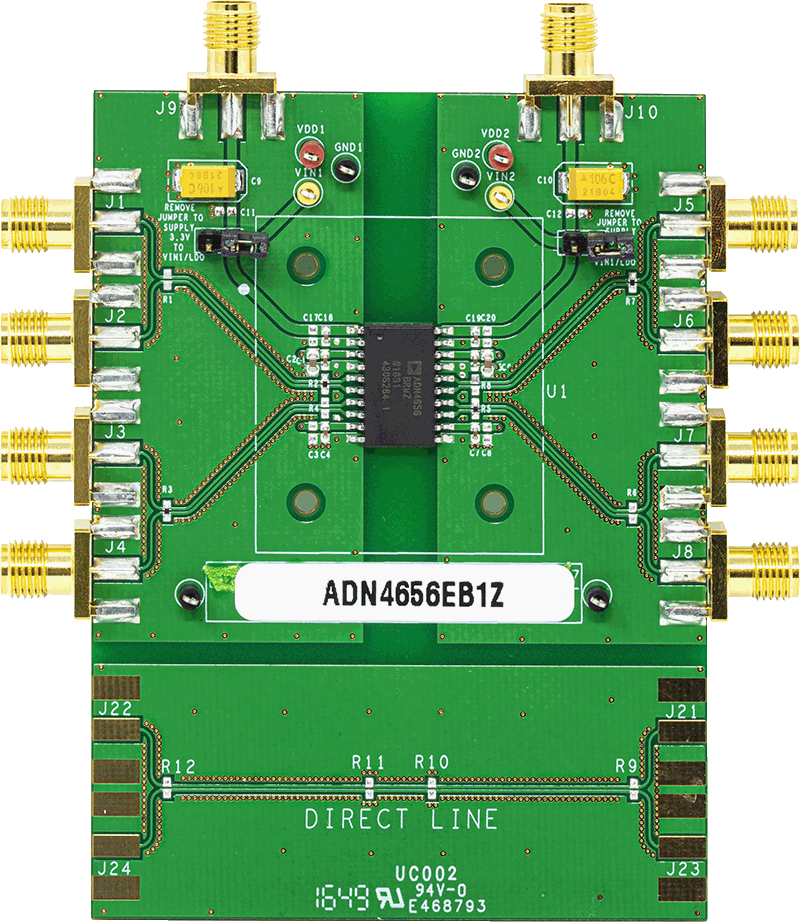

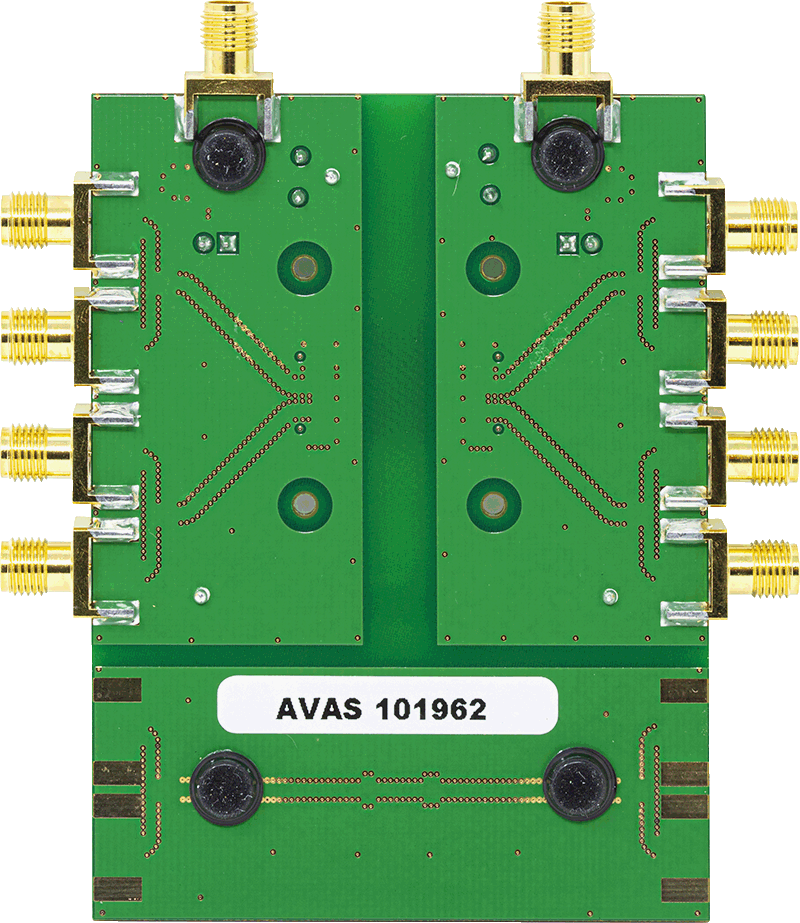

评估套件 (1)
