ADN4655

5.7 kV RMS、四通道LVDS 2.5千兆位隔离器(0个反向通道)

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 5 kV rms 和 3.75 kV rms LVDS 隔离器
  • 符合 TIA/EIA-644-A LVDS 标准
  • 多种双通道配置
  • 能以高达 1.1 Gbps 的任意数据速率进行切换,具有低抖动
    • 传播延迟 4 ns(典型值)
    • 随机抖动 2.6 ps rms(典型值)
    • 1.1 Gbps 时峰到峰总抖动 90 ps(典型值)
  • 2.5 V 或 3.3 V 电源
  • −75 dBc 电源纹波抑制,相位杂散水平
  • 抗干扰性
  • ±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
  • 高共模瞬变抗扰度:>25 kV/μs
  • 超越 EN 55022 B 级辐射发射限制,PRBS 为 1.1 Gbps
  • 安全和监管审批(20 引脚 SOIC_W 封装)
    • UL(申请中):5000 V rms 持续 1 分钟,符合 UL 1577 标准
    • CSA 元件验收通知 5A(申请中)
    • VDE 符合性证书(申请中)
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 424 VPEAK
  • 在开路、短路和端接输入条件下故障安全输出高电平 (ADN4655/ADN4656)
  • 工作温度范围:−40°C 至 +125°C
  • 7.8 mm 最小爬电距离和净空
更多细节
show more Icon

ADN4654/ADN4655/ADN46561 是信号隔离式低电压差分信号 (LVDS) 缓冲器,能够以低抖动在高达 1.1 Gbps 的数据速率下运行。这些器件集成了 ADI 公司的 iCoupler® 技术,已针对高速运行进行增强,可以为符合 TIA/EIA-644-A 标准的 LVDS 驱动器和接收器提供电气隔离。利用该集成,可实现 LVDS 信号链的嵌入式隔离。

ADN4654/ADN4655/ADN4656 包含多种通道配置,ADN4655 和 ADN4656 上的 LVDS 接收器包含一个故障安全机制,可在输入悬空、短路或端接但未驱动时确保相应的 LVDS 驱动器输出为逻辑 1。

对于低抖动条件下的高速运行,LVDS 和隔离器电路依赖于 2.5 V 电源。集成的片内低压差 (LDO) 稳压器可以通过外部 3.3 V 电源提供所需的 2.5 V 电压。这些器件完全适合在广泛的工业温度范围内使用,采用具有 5 kV rms 隔离的 20 引脚宽体 SOIC_W 封装,或采用具有 3.75 kV rms 隔离的 20 引脚 SSOP 封装。

应用

  • 隔离式视频和成像数据
  • 模拟前端隔离
  • 数据平面隔离
  • 隔离式高速时钟和数据链路

1 受美国专利 5,952,849;6,873,065;6,903,578 和 7,075,329 保护。其他专利正在申请中。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

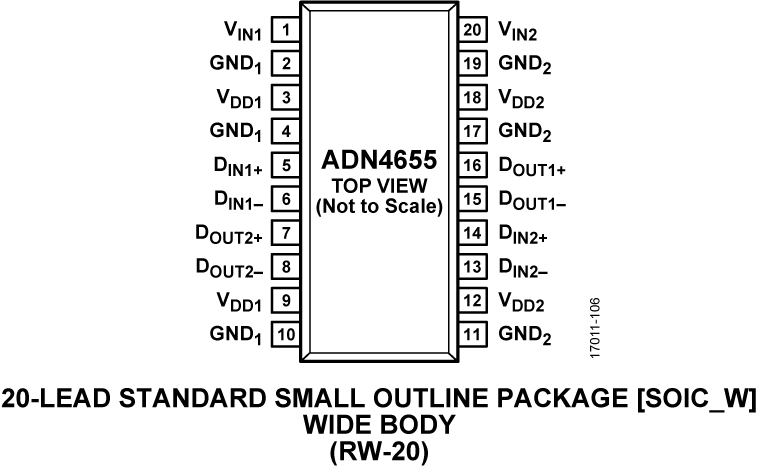

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADN4655BRSZ
  • HTML
  • HTML
ADN4655BRSZ-RL7
  • HTML
  • HTML
ADN4655BRWZ
  • HTML
  • HTML
ADN4655BRWZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADN4655

ADN4655 评估板

zoom

EVAL-ADN4655

ADN4655 评估板

ADN4655 评估板

特性和优点

  • 隔离式接地平面(逻辑侧和总线侧)
  • 通过 SMA 端子实现方便的连接
    • 1 侧(VIN1 和 VDD1)和 2 侧(VIN2 和 VDD2)使用 3.3 V 或 2.5 V 电源
    • 1 侧接地 (GND1) 和 2 侧接地 (GND2)
    • LVDS 输入信号:DIN1+、DIN1−、DIN2+、DIN2−
    • LVDS 输出信号:DOUT1+、DOUT1−、DOUT2+、DOUT2−
  • 可通过跳线选择 3.3 V 或 2.5 V 电源
  • 所有 LVDS 驱动器和接收器上都提供端接电阻器

产品详情

使用 EVAL-ADN4654EB1Z、EVAL-ADN4655EB1Z 和 EVAL-ADN4656EB1Z,可以快速轻松地评估 ADN4654/ADN4655/ADN4656 低电压差分信号 (LVDS) 隔离器而无需外部组件。ADN4654/ADN4655/ADN4656 利用 ADI 公司的 iCoupler® 技术将 2 通道隔离器与 LVDS 接收器和驱动器组合到单个 20 引脚宽体 SOIC 封装中。这些器件能够以低抖动在高达 1.1 Gbps 的数据速率下运行。

这些评估板针对隔离器的每一侧都有单独的接地平面和电源平面。通过这样的分离,可以在器件两侧之间评估具有电气隔离的 ADN4654/ADN4655/ADN4656。ADN4654/ADN4655/ADN4656 器件每一侧都需要可通过跳线选择的 3.3 V 或 2.5 V 电源。使用片内低压差 (LDO) 稳压器,可以通过外部 3.3 V 电源提供 2.5 V 电压。

ADN4654/ADN4655/ADN4656 数据手册中提供了有关 ADN4654/ADN4655/ADN4656 的完整信息。使用该评估板时,应参阅该数据手册,同时参阅本用户指南。
