ADMV1009

推荐用于新设计

12.7 GHz至15.4 GHz、GaAs、MMIC、上边带、差分上变频器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • RF 输出频率范围:12.7 GHz 至 15.4 GHz
  • IF 输入频率范围:2.8 GHz 至 4 GHz
  • LO 输入频率范围:9 GHz 至 12.6 GHz
  • 匹配的 50 Ω RF 输出、LO 输入和 IF 输入
  • 20 dB 镜频抑制
  • 32 引脚、4.9 mm × 4.9 mm LCC封装

ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器,采用符合RoHS标准的封装,针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。

ADMV1009 提供21 dB的转换增益和20 dB的边带抑制性能。ADMV1009采用射频(RF)放大器,前接由驱动放大器驱动本振(LO)的无源、双平衡混频器。还提供IF1和IF2混频器输入,需通过外部180°巴伦差分驱动IF引脚。ADMV1009为混合型单边带(SSB)上变频器的小型替代器件,无需线焊,可以使用表贴制造装配。

ADMV1009上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1009工作温度范围为−40°C至+85°C。

应用

  • 点对点微波无线电
  • 雷达和电子战系统
  • 仪器仪表、自动测试设备

ADMV1009
12.7 GHz至15.4 GHz、GaAs、MMIC、上边带、差分上变频器
ADMV1009 Functional Block Diagram ADMV1009 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1


评估套件

eval board
EVAL-ADMV1009

ADMV1009 评估板

产品详情

应用中使用的电路板必须使用 RF 电路设计技术。信号线必须具有 50 Ω 的阻抗,并且封装接地引线和裸焊盘必须直接连接到接地平面。使用足够数量的通孔连接上下接地平面。Analog Devices, Inc. 可按需提供此评估电路板。

EVAL-ADMV1009
ADMV1009 评估板

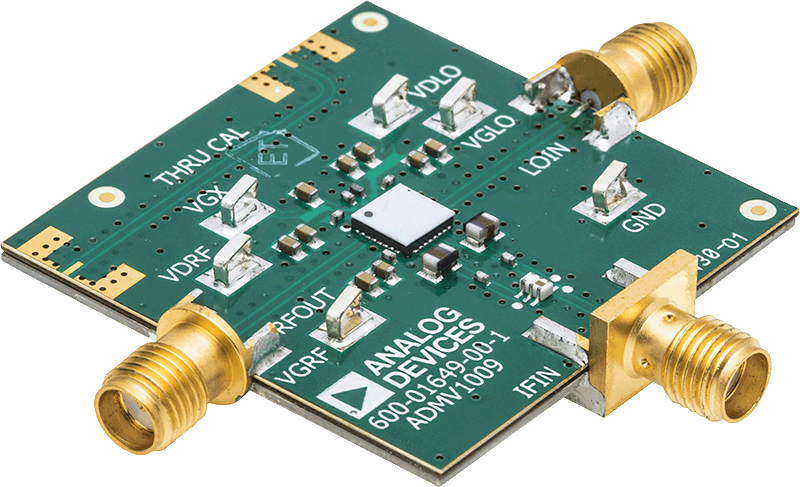

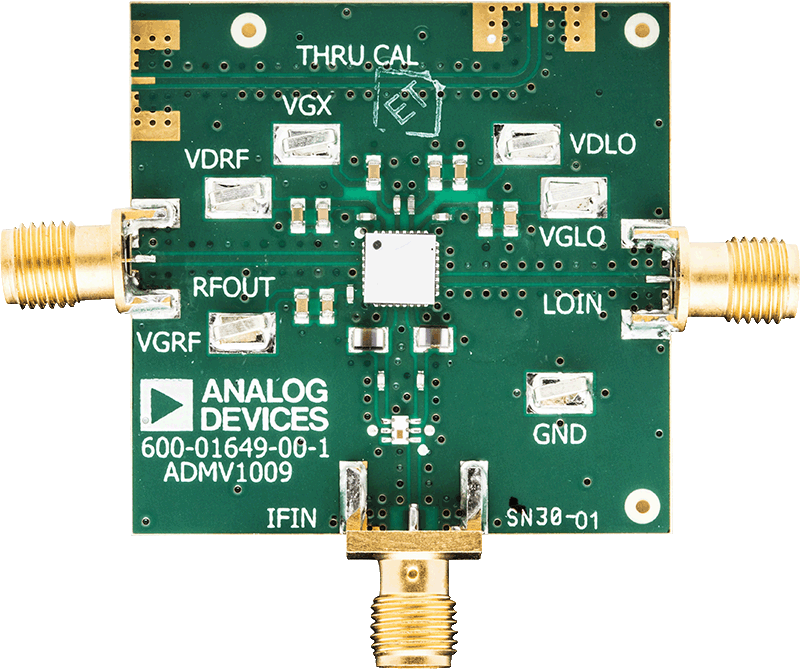

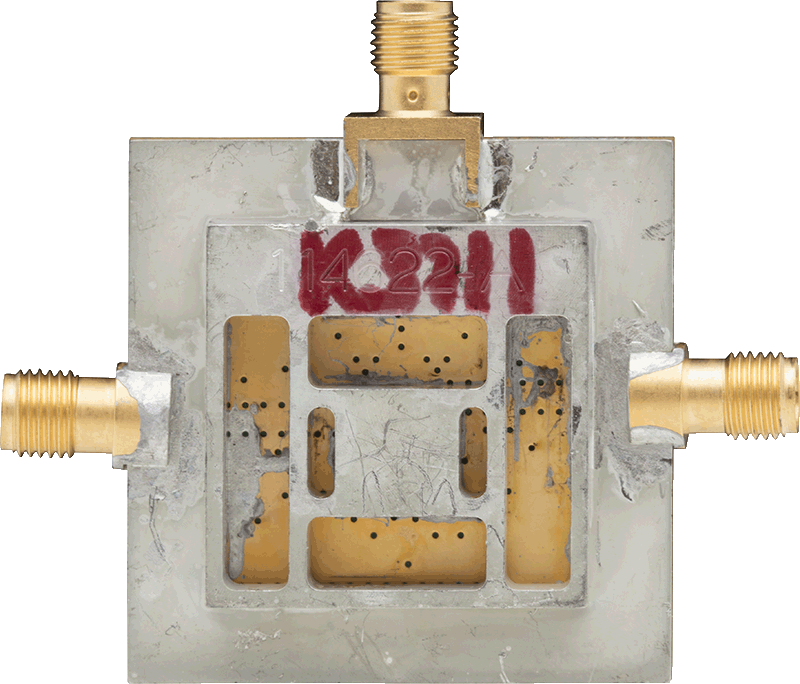

ADMV1009-EVALZANGLE-web ADMV1009-EVALZBOTTOM-web ADMV1009-EVALZTOP-web
