ADM2863E

具有 ±15 kV IEC ESD 的 5.7 kV、RMS、500kbps、全双工信号和功率隔离型 RS‑485 接口收发器

英文数据手册

Rev. B

推荐新设计使用

顶部

新产品 (1)

视频

ADI：适合能源和太阳能应用的低EMI隔离式RS-485

概览

优势和特点
产品详情

优势和特点

5.7 kV rms 隔离型 RS-485 接口/RS-422 收发器
低辐射发射、集成隔离式 DC/DC 转换器
通过 EN55032 B 级认证，并在 2 层 PCB 上留有余量
线缆反接智能功能
- 校正 A、B、Y 和 Z 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
RS-485 接口 A、B、Y 和 Z 引脚具有 ESD 保护
- ≥±12 kV IEC61000-4-2 接触放电
- ≥±15 kV IEC61000-4-2 空气放电
高速 25 Mbps 数据速率 (ADM2865E/ADM2867E)
低速 500 kbps 数据速率，适用于 EMI 控制 (ADM2861E/ADM2863E)
灵活电源
- 3 V 至 5.5 V 的输入电源 V_CC
- 逻辑供电电压 V_IO 1.7 V 至 5.5 V
- V_SEL 引脚，用于选择 5 V (V_CC > 4.5 V) 或 3.3 V 的 V_ISO 电源

5 V V_ISO 时符合 PROFIBUS
宽工作温度范围：−40°C 至 +105°C
高共模瞬变抗扰度：250 kV/μs
短路、开路和输入悬空接收器失效安全
支持 196 个总线节点（72 kΩ 接收器输入阻抗）
全面支持热插拔控制器（无毛刺上电/关断）
安全和监管审批（申请中）
CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1
28 引脚细间距 SOIC_W 封装 (10.15 mm × 10.05 mm)，爬电距离和净空 >8.0 mm

产品详情

ADM2861E、ADM2863E、ADM2867E和该系列中的待开发产品是 5.7 kV rms 信号和功率隔离型 RS-485 接口收发器。该套件通过在隔离的电源和接地引脚上使用两个小的外部 0402 铁氧体，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准的辐射发射测试。该套件具有集成的、低电磁干扰 (EMI) 的隔离式 DC-DC 转换器，从而无需外部隔离式电源。隔离栅可提供符合系统级 EMC 标准的抗扰性。隔离器套件系列的 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ±12 kV 接触和± 15 kV 空气 IEC61000-4-2 ESD 保护。该套件还具有线缆反接引脚，可以让用户快速校正 A、B、Y 和 Z 总线引脚上的反接线缆连接，同时保持接收器的全面故障安全性能。

提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。提供半双工和全双工型号。此全双工通用套件可为驱动器和接收器实现独立的线缆反接，从而提供更高的灵活性。

应用

采暖、通风和空调 (HVAC) 网络
工业现场总线
楼宇自动化
公共设施网络
能量计

产品分类

接口和隔离
- 隔离式 RS-485 接口

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

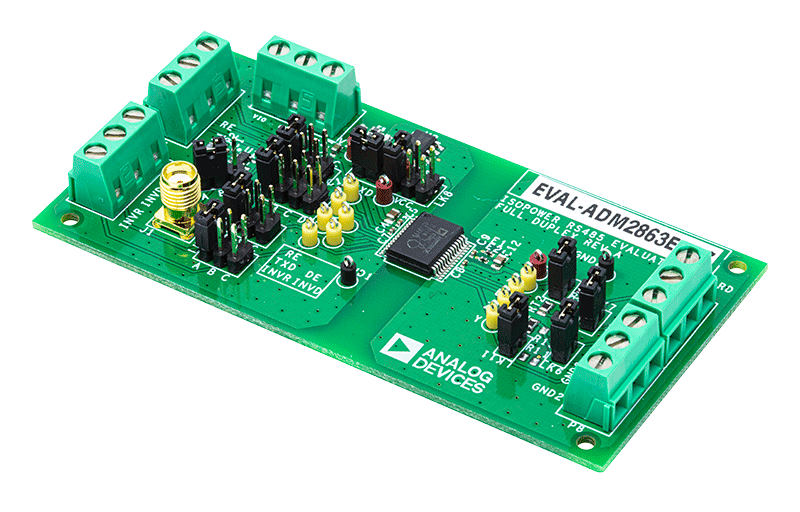

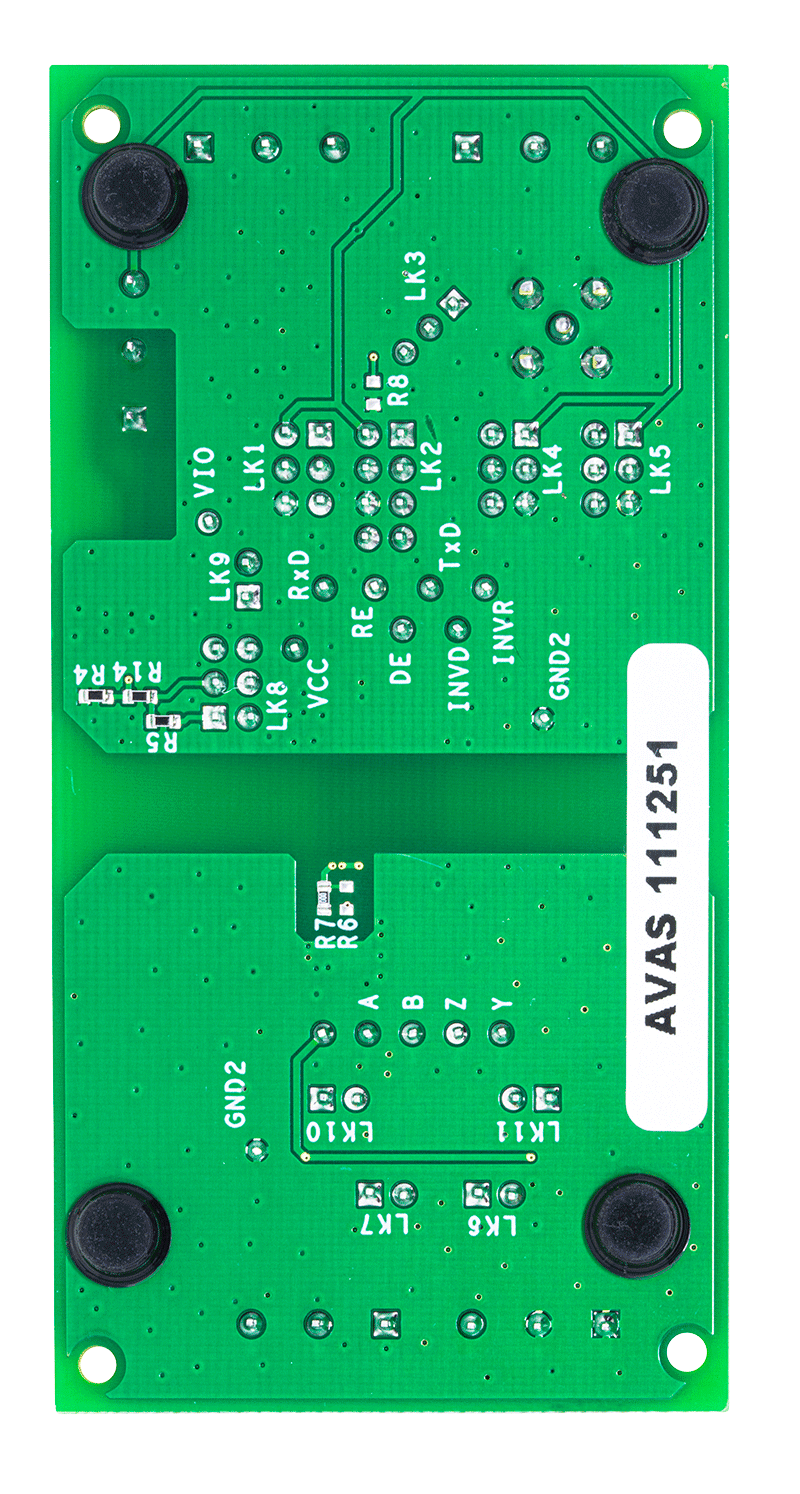

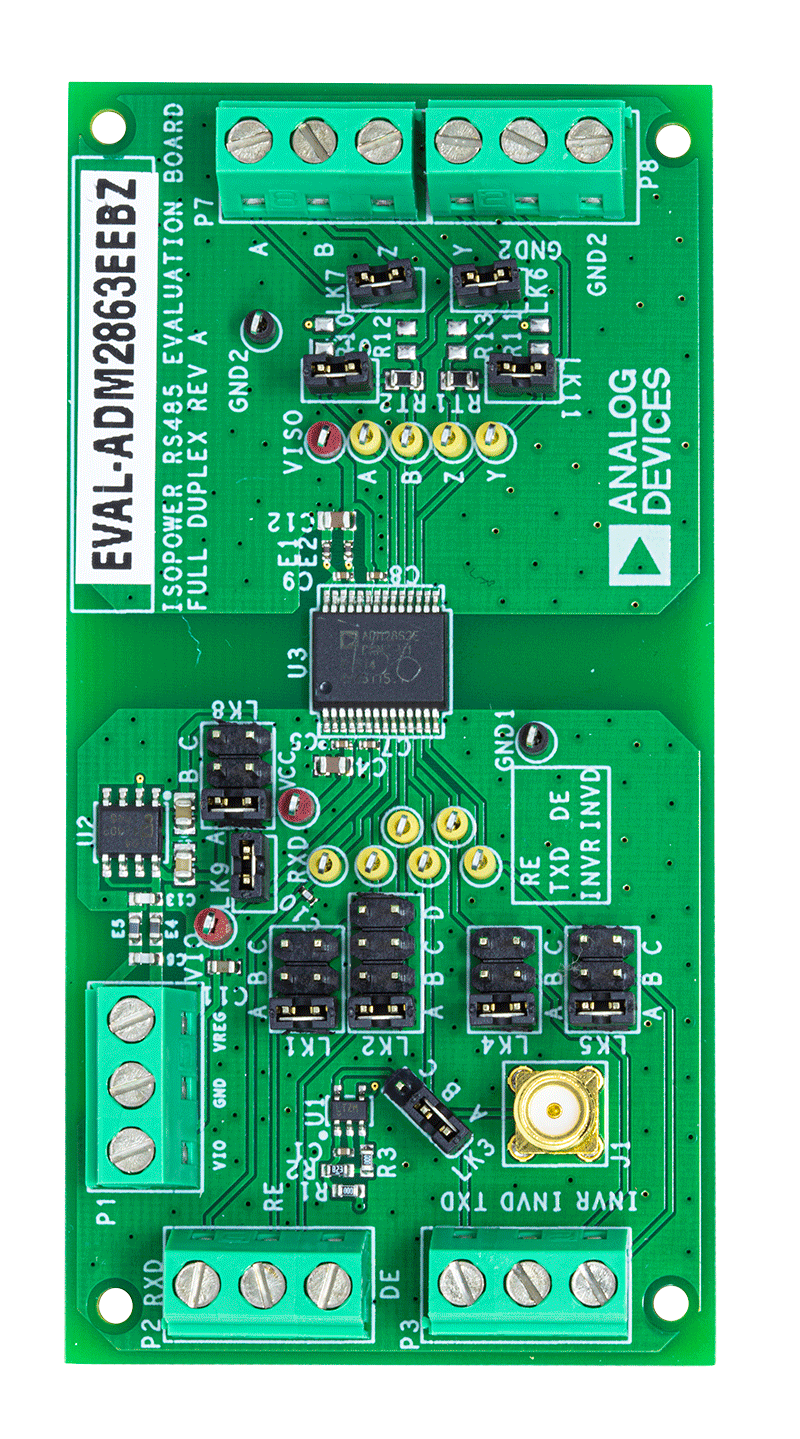

EVAL-ADM2863E

ADM2863E 评估板

EVAL-ADM2863E

查看此评估套件详细信息

EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 可分别简化、有效地评估 3 kV rms ADM2563E 和 5.7 kV rms ADM2863E、500 kbps 信号和电源隔离型、全双工 RS-485 接口收发器。

ADM2563E 和 ADM2863E 各自具有集成的、隔离型 DC-DC 转换器，为该套件的隔离面提供电源，而无需额外 IC。

板载 ADP7104 低电压差 (LDO) 调节器可接收 3.3 V 到 20 V 的输入电压，并将电压调节到 3.3 V 或 5 V 的可选范围，为 ADM2563E 和 ADM2863E 的 V_CC引脚供电。LDO 调节器可置于旁路，直接为 ADM2563E 和 ADM2863E 的 V_CC 引脚供电。

评估板上的螺丝式接线端子可连接到 ADM2563E/ADM2863E. 的灵活的 V_IO 逻辑电源引脚。此连接可实现 ADM2563E/ADM2863E 在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可以使用 1.8 V 或 2.5 V 电源与节点进行通信。V_IO 引脚也可以由 ADP7104 稳压电源供电。

EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 具有用于评估单个系统中 ADM2563E 或 ADM2863E 的选项。可通过每个评估板上的螺丝式接线端子轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项配置每个数字输入。

可采用其他方法向 ADM2563E 或 ADM2863E. 提供传输数据输入 (TxD) 信号。每个评估板上都配有 LTC6900 振荡器，可以选择性地配置，为 10 kHz 到 250 kHz 范围内的 TxD 数字输入提供时钟信号。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

用于全双工隔离式 RS-485 接口收发器的 EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 的尺寸为 10.15 mm×10.05 mm、28引线、小尺寸、宽体和细间距（SOIC_W_FP）封装。EVAL-ADM2563EEBZ 板上装有 3 kV rms、隔离型 RS-485 接口收发器 ADM2563E。EVAL-ADM2863EEBZ 板上装有 5.7 kV rms、隔离型 RS-485 接口收发器 ADM2863E。这两个评估板的区别仅在于安装在 U3 上的隔离型 RS-485 接口的套件。

有关 ADM2563E 或 ADM2863E, 的完整详细信息，请参阅 ADM2563E 或 ADM2861E 的数据手册。在使用 EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 时，必须同时参阅本用户指南。

优势和特点

ADM2563E 和 ADM2863E 500 kbps、信号和电源隔离型、RS-485 接口收发器的简化评估
符合 EN 55032/CISPR 32 B 类辐射排放标准的 2 层 PCB
尺寸为 10.15 mm × 10.05 mm，28 引脚 SOIC_W_FP 封装，爬电距离和净空大于 8.0 mm
配有跳线选项的板载 ADP7104 LDO 调节器，可简化评估 5 V 或 3.3 V 配置
通过使用灵活低压的 V_IO 电源线，可与电压低至 1.7 V 的 I/O 节点进行对接。
RS-485 接口 A、B、Y 和 Z 引脚具有 ESD 保护
- ≥±12 kV IEC61000-4-2 接触放电
- ≥±15 kV IEC61000-4-2 空气放电
适用于 TxD 输入信号的 SMA 连接器
可选板载 LTC6900 振荡器，用于提供 TxD 信号
用于连接电源、数字信号和 RS-485 接口信号的螺丝式接线端子
数字输入信号可选择启用和禁用跳线
环回测试与端电极的电阻器与尺寸
测量所有信号的测试点
