ADM2561E

3 kV RMS信号和电源隔离RS-485收发器,提供±15 kV IEC ESD保护

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 3 kV rms隔离RS-485/RS-422收发器
  • 集成低辐射的隔离式DC-DC转换器
  • 符合EN 55032 B类标准,在2层PCB上具有裕量
  • 电缆反相智能特性
    • 校正A、B、Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全特性
  • RS-485 A、B、Y和Z引脚提供ESD保护
    • IEC61000-4-2接触放电:≥±12 kV
    • IEC61000-4-2空气放电:≥±15 kV
  • 高速数据速率:25 Mbps (ADM2565E/ADM2567E)
  • 用于EMI控制的低速500 kbps数据速率(ADM2561E/ADM2563E)
  • 灵活的电源
    • 输入VCC电源电压范围:3 V至5.5 V
    • 逻辑VIO电源电压范围:1.7 V至5.5 V
    • VSEL引脚用于选择5 V(VCC > 4.5 V)或3.3 V的VISO电源电压
  • PROFIBUS兼容5 V VISO
  • 宽工作温度范围:−40°C至+105°C
  • 高共模瞬变抗扰度:250 kV/µs
  • 短路、开路和输入悬空接收器故障安全
  • 支持196总线节点(接收器输入阻抗:72 kΩ)
  • 完全支持热插拔(无毛刺上电/关断)/li>
  • 安全和法规认证(申请中)
  • CSA元件验收通知5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
  • 符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准
  • 28引脚、细间距SOIC_W封装(10.15 mm × 10.05 mm),超过8.0 mm的爬电距离和电气间隙
更多细节
show more Icon

ADM2561E、ADM2563EADM2565EADM2567E均为3 kV rms信号和电源隔离RS-485收发器。这些器件针对平衡传输线路而设计,符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。这些器件使用隔离电源和接地引脚上的两个小型外部0402铁氧体,通过了符合EN 55032 B类标准的辐射发射测试,在2层印刷电路板(PCB)上具有裕量。该器件集成了低电磁干扰(EMI)、隔离式DC-DC转换器,无需外部隔离电源。该隔离栅不受系统级电磁兼容性(EMC)标准的影响。该系列的隔离器器件在RS-485 A、B、Y和Z引脚上提供±12 kV接触和±15 kV空气IEC61000-4-2 ESD保护。这些器件还具有电缆反相引脚,允许用户快速校正A、B、Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全性能。

提供在长电缆传输中针对低速进行优化的压摆率限制版本,且最大数据速率为500 kbps。提供半双工和全双工版本。该全双工通用器件支持独立的驱动器和接收器电缆反相,以实现额外的灵活性。

应用

  • 采暖、通风和空调(HVAC)网络
  • 工业现场总线
  • 楼宇自动化
  • 公用设施网络
  • 电表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM2561EBRNZ
  • HTML
  • HTML
ADM2561EBRNZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

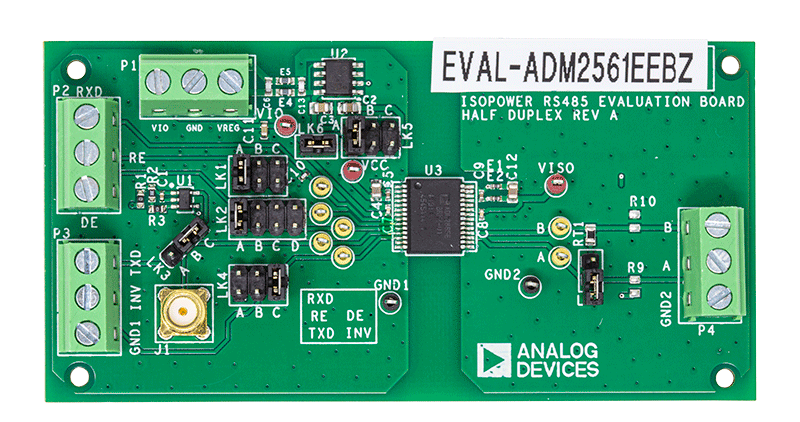

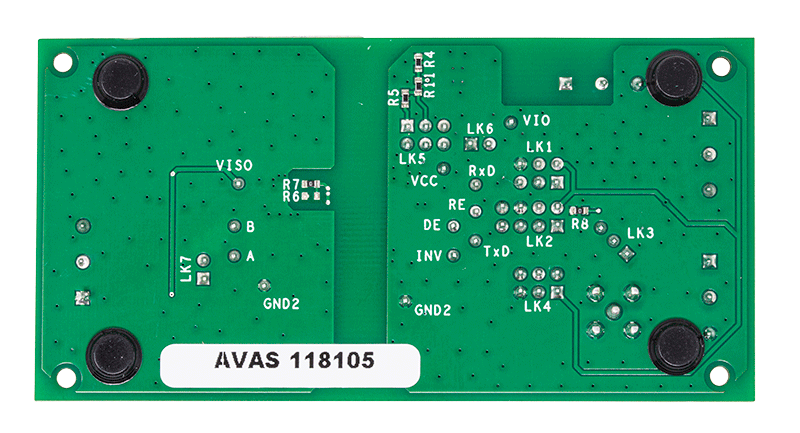

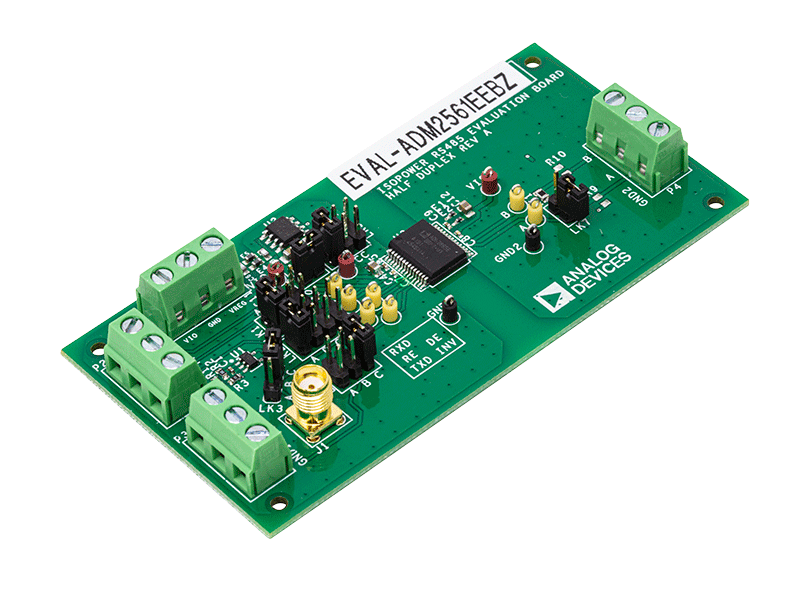

EVAL-ADM2561E

ADM2561E 评估板

zoom

EVAL-ADM2561E

ADM2561E 评估板

ADM2561E 评估板

特性和优点

  • ADM2561E 和 ADM2861E 500 kbps 半双工、隔离型 RS-485 接口收发器的简化评估
  • 符合 EN 55032/CISPR 32 B 类辐射排放标准的 2 层 PCB
  • 尺寸为 10.15 mm × 10.05 mm,28 引脚 SOIC_W_FP 封装,爬电距离和净空为 8.3 mm
  • 配有跳线选项的板载 ADP7104 LDO 调节器,可简化评估 5 V 或 3.3 V 配置
  • 通过使用灵活低压的 VIO 电源线,可与电压低至 1.7 V 的 I/O 节点进行对接。
  • RS-485 接口 A、B、Y 和 Z 引脚具有 ESD 保护
    • ≥±12 kV IEC61000-4-2 接触放电
    • ≥±15 kV IEC61000-4-2 空气放电
  • 适用于 TxD 输入信号的 SMA 连接器
  • 可选板载 LTC6900 振荡器,用于提供 TxD 信号
  • 用于连接电源、数字信号和 RS-485 接口信号的螺丝式接线端子
  • 数字输入信号可选择启用和禁用跳线
  • 环回测试与端电极的电阻器与尺寸
  • 测量所有信号的测试点

产品详情

EVAL-ADM2561EEBZ 和 EVAL-ADM2861EEBZ 可分别简化、有效地评估 3 kV rms ADM2561E 和 5.7 kV rms ADM2861E 信号和电源、隔离型、半双工 RS-485 接口收发器。ADM2561E 和 ADM2861E 收发器使用小尺寸、10.15 mm × 10.05 mm、28 引脚、外形小巧、宽体且间距精细的 (SOIC_W_FP) 封装。评估板的区别仅在于安装在 U3 上的隔离型 RS-485 接口的套件。

ADM2561E 和 ADM2861E 具有集成的、隔离型 DC-DC 转换器,为该套件的隔离面提供电源,而无需额外 IC。

板载 ADP7104 低电压差 (LDO) 调节器可接收 3.3 V 到 20 V 的输入电压,并将电压调节到 3.3 V 或 5 V 的可选范围,为 ADM2561E 和 ADM2861E 的 VCC引脚供电。LDO 调节器可置于旁路,直接为 ADM2561E 和 ADM2861E 的 VCC 引脚供电。

评估板上的螺丝式接线端子可连接到 ADM2561E/ADM2861E 的灵活的 VIO 逻辑电源引脚。此连接可实现 ADM2561E/ADM2861E 在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行,从而可以使用 1.8 V 或 2.5 V 电源与节点进行通信。VIO 引脚也可以由 ADP7104 稳压电源供电。

可通过每个评估板上的螺丝式接线端子轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项配置每个数字输入。

可采用其他方法向 ADM2561E 或 ADM2861E 提供传输数据输入 (TxD) 信号。每个评估板上都配有 LTC6900 振荡器,可以选择性地配置,为 1 kHz 到250 kHz 范围内的 TxD 数字输入提供时钟信号。为了获得较佳的信号完整性,可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

有关 ADM2561E 或 ADM2861E, 的完整详细信息,请参阅 ADM2561E 或 ADM2861E 的数据手册。在使用 EVAL-ADM2561EEBZ 和 EVAL-ADM2861EEBZ 时,必须同时参阅本用户指南。
