ADF4169

推荐新设计使用

ADF4169

直接调制/快速波形产生13.5 GHz小数N分频频率合成器

推荐新设计使用

直接调制/快速波形产生13.5 GHz小数N分频频率合成器

不是您想寻找的产品？

去产品选项表

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

产品模型 4

特性

RF带宽达13.5 GHz
高速和低速FMCW斜坡发生
25位固定模数可提供次赫兹频率分辨率
PFD频率最高达130 MHz
归一化相位噪底：-224 dBc/Hz
FSK和PSK功能

锯齿波、三角波和抛物线波形发生
斜坡与FSK叠加
具有2种不同扫描速率的斜坡
斜坡延迟、频率回读和中断功能
可编程相位控制
欲了解更多特性，请参考数据手册

更多细节

ADF4169是一款具有调制、以及快速和慢速波形产生能力的13.5 GHz小数N分频频率合成器，该器件使用25位固定模数，提供次赫兹频率分辨率。

ADF4169由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器 N = INT + (FRAC/2²⁵).

ADF4169可用于实现频移键控(FSK)和相移键控(PSK)调制。还有一些可用的频率扫描模式，可在频域内产生各种波形，例如锯齿波和三角波。扫描可以设置为自动进行，也可以设置为通过外部脉冲手动触发每个步骤。 ADF4169具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4169采用2.7 V至3.45 V模拟电源和1.8 V至2.0 V数字电源供电，不用时可以关断。

应用

FMCW 雷达
通信测试设备
通信基础设施

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

产品模型 4

技术文档 1

ADF4169: Direct Modulation/Fast Waveform Generating, 13.5 GHz, Fractional-N Frequency Synthesizer Data Sheet (Rev.0) 07/30/2015

参考资料 1

RF、微波和毫米波IC选型指南 07/13/2018

设计资源 4

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

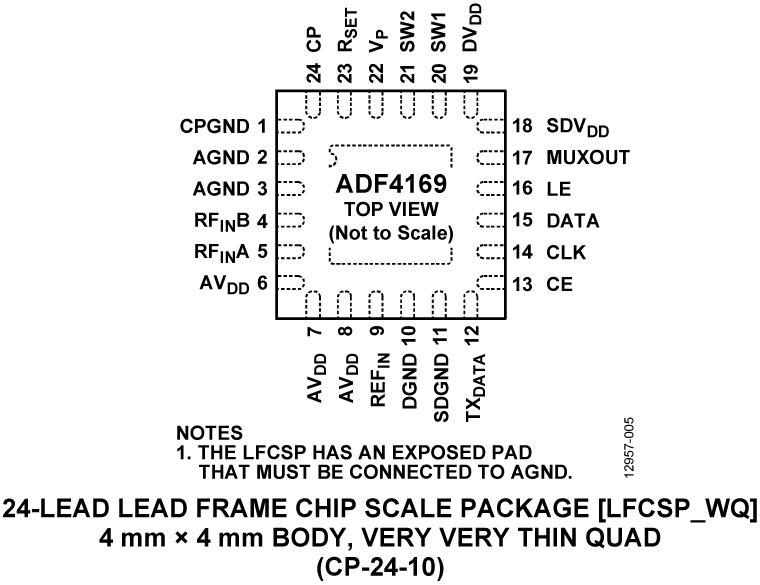

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADF4169CCPZ	24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADF4169CCPZ-RL7	24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADF4169WCCPZ	24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
ADF4169WCCPZ-RL7	24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
