滤波器

MAX22707精密过零检测器基于交流线路输入提供可靠、可重复的过零检测信号。使用开关电容滤波器有助于保持尽可能小的过零延迟，同时跟踪输入频率的变化，并提供比分立解决方案更高的精度和内在稳定性更强的输出。

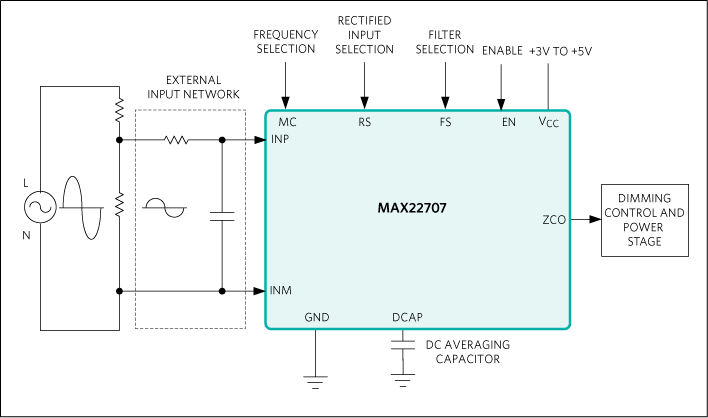

MAX22707集成了采用开关电容技术的低功耗精密模拟滤波器，用于交流输入噪声的精密过滤。该器件只需要在交流输入之前放置一个简单的外部输入网络，无需其他用于滤波器的外部元件。可以通过滤波器选择引脚(FS)选择两种不同的滤波器类型。可用的滤波器类型为四阶BPF和LPF。直流平均滤波器电容功能用于后者。

MAX22707对两种滤波器类型都支持两种标准线路频率（50Hz和60Hz），对LPF还支持整流输入。如果选择BPF，则使用频率选择模式控制引脚(MC)在50Hz和60Hz之间进行选择。如果选择LPF，则使用同一引脚在50/60Hz或100/120Hz信号频带之间进行选择（参见表1）。整流选择引脚(RS)用于在正弦和整流单元之间进行选择（参见表2）。MAX22707采用紧凑型10引脚 μMAX封装，工作温度范围为-40°C至 +125°C。

应用

• 交流相位检测
• 灵活过零检测
• 工业照明调光

LTC^®6601-2 是一款低功率、低失真、非常简单易用的全差分二阶有源宽带 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 27MHz。增益可通过引脚搭接设置在 –17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚，用于调节放大器功耗。可采用 BIAS 引脚在低功率 (功率降低 50%)、高性能和待机模式之间进行选择。

LTC6601 系列提供了两个在失真与噪声指标之间进行权衡的选项。LTC6601-2 可在高频条件下提供最低的失真。而 LTC6601-1 则专为实现最低的噪声而配置。这两款器件采用引脚兼容的封装。

LTC6601-2 采用紧凑型 4mm x 4mm 20 引脚无引线 QFN 封装。

• 差分 A/D 转换器驱动器
• 抗混叠 / 重构滤波器
• 单端至差分转换 / 放大
• 低电压、低噪声、差分信号处理
• 共模电压转换
• 便携式仪表

LTC^®6601-2 是一款低功率、低失真、非常简单易用的全差分二阶有源宽带 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 27MHz。增益可通过引脚搭接设置在 –17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚，用于调节放大器功耗。可采用 BIAS 引脚在低功率 (功率降低 50%)、高性能和待机模式之间进行选择。

LTC6601 系列提供了两个在失真与噪声指标之间进行权衡的选项。LTC6601-2 可在高频条件下提供最低的失真。而 LTC6601-1 则专为实现最低的噪声而配置。这两款器件采用引脚兼容的封装。

LTC6601-2 采用紧凑型 4mm x 4mm 20 引脚无引线 QFN 封装。

• 差分 A/D 转换器驱动器
• 抗混叠 / 重构滤波器
• 单端至差分转换 / 放大
• 低电压、低噪声、差分信号处理
• 共模电压转换
• 便携式仪表

LTC^®6602 是一款双通道、匹配、可编程带通或低通滤波器和差分驱动器。LTC6602 的选择性再加上其相位匹配和动态范围，使其非常适合于 RFID 系统中的滤波处理。凭借通道之间的 2° 相位匹配精度，LTC6602 可以在那些需要高度匹配滤波器的应用 (例如：收发器 I 和 Q 通道) 中使用。由于具有增益可编程性以及全差分输入和输出，因而简化了大多数系统中的实现方案。

LTC6602 的两个通道均包括一个可编程低通和高通滤波器。如需起带通作用，则把低通滤波器为高频截止频率设置。如需起低通作用，则可把高通滤波器旁路。滤波器截止频率可以采用单个电阻器来设定，保证准确度达 3%。或者，也可以利用一个外部时钟来控制滤波器截止频率。

LTC6602 采用 2.7V 至 3.6V 单工作电源，并具有一种低功率停机模式。

• 多协议 RFID 阅读器：EPC-GEN2、ISD 和 IPX
• IDEN、PHS、GSM 基站
• 转发器、无线链路和调制解调器
• 无线遥测
• JTRS

LTC^®6603 是一款双通道、匹配、可编程低通滤波器，适用于通信接收器和发送器。LTC6603 的选择性，再加上其线性相位、相位匹配和动态范围，使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度，LTC6603 可以在那些需要匹配滤波器对的应用 (例如：收发器 I 和 Q 通道) 中使用。此外，差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

采样数据滤波器不需要使用一个外部时钟，而且其截止频率可以采用单个外部电阻器来设定 (准确度达 3.5% 或更高)。该外部电阻器负责设置一个内部振荡器，这个振荡器在应用于滤波器网络之前便被分频。这使得对于每个外部电阻器阻值可以获得多达 3 种截止频率，从而允许在一个超过 6 个倍频程的范围内设置截止频率。或者，也可以利用一个外部时钟来设定滤波器截止频率。滤波器增益也可被设置为 1、2、4 或 16。

LTC6603 具有一种可通过串行接口来设置的低功率停机模式，并采用 24 引脚 4mm x 4mm QFN 封装。

• 小型/低成本基站：

  • IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
• 低成本转发器、无线链路和调制解调器
• 802.11x 接收器
• JTRS (联合战术无线电系统)

LTC^®1564 是一款新型连续时间滤波器，适用于抗混叠、重构和其他频带限制应用。使用该器件无需具备其他模拟组件或滤波器专门知识。LTC1564 具有一个模拟输入引脚和一个模拟输出引脚。截止频率 (f_C) 和增益是可编程的，而低通滤波器响应的形状则是固定的。一个锁存数字接口负责存储 f_C和增益设定值，也可绕开此接口以直接由引脚进行控制。LTC1564 的工作电压范围为 2.7V 至 10V 总值 (单电源或分离型电源)，其采用 16 引脚表面贴装型封装

LTC1564 是一款具有两个阻带陷波的轨至轨高分辨率 8 阶低通滤波器，可在 2.5 倍的通带截止频率 f_C 下提供大约 100dB 的衰减 (针对 DSP 前端的一项事实标准)。低电平或可变电平信号可利用内置可变增益进行归一化，当采用一个 ±5V 电源时，对于 122dB (20 个等效位，采用 20kHz f_C) 和 118dB (在 100kHz f_C) 的典型动态范围 (最大信号电平至最小噪声之差)，这可通过提升增益来降低输入参考噪声。

其他频率响应形状可根据客户的要求提供。请与凌力尔特 (现隶属 ADI) 联系。

应用

• 抗混叠或重构滤波器
• DSP 系统
• 通信系统
• 科学仪器
• 高分辨率 (16 位至 20 位)
• 处理嵌埋在噪声中的信号
• 音频信号处理
• 可编程数据速率
• 自动增益控制 (AGC)
• 单个器件替代多个滤波器
