MAX22707

推荐用于新设计

低功耗精密过零检测器

精度为±1%的低功耗集成过零检测器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 精密过零检测
    • 集成过零检测的精度为±1%
    • 高频噪声滤波器
    • 四阶低通滤波器(LPF)
    • 四阶带通滤波器(BPF)
  • 可配置性高，简单易用
    • 用户可选滤波器配置（LPF或BPF）
    • 可选输入频率
    • 省电待机模式
    • 可编程直流均值定时器
  • 节省PCB空间和物料清单(BOM)成本
    • 无需外部精密滤波器电容
    • 采用3mm x 3mm 10引脚µMAX封装

MAX22707精密过零检测器基于交流线路输入提供可靠、可重复的过零检测信号。使用开关电容滤波器有助于保持尽可能小的过零延迟，同时跟踪输入频率的变化，并提供比分立解决方案更高的精度和内在稳定性更强的输出。

MAX22707集成了采用开关电容技术的低功耗精密模拟滤波器，用于交流输入噪声的精密过滤。该器件只需要在交流输入之前放置一个简单的外部输入网络，无需其他用于滤波器的外部元件。可以通过滤波器选择引脚(FS)选择两种不同的滤波器类型。可用的滤波器类型为四阶BPF和LPF。直流平均滤波器电容功能用于后者。

MAX22707对两种滤波器类型都支持两种标准线路频率（50Hz和60Hz），对LPF还支持整流输入。如果选择BPF，则使用频率选择模式控制引脚(MC)在50Hz和60Hz之间进行选择。如果选择LPF，则使用同一引脚在50/60Hz或100/120Hz信号频带之间进行选择（参见表1）。整流选择引脚(RS)用于在正弦和整流单元之间进行选择（参见表2）。MAX22707采用紧凑型10引脚 μMAX封装，工作温度范围为-40°C至 +125°C。



应用

  • 交流相位检测
  • 灵活过零检测
  • 工业照明调光
MAX22707
低功耗精密过零检测器
MAX22707: Simplified Application Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
MAX22707EVKIT

MAX22707评估套件

立即购买 更多内容

特性和优点

  • 通过110VAC和220VAC输入的连接器接口实现稳健运行
  • 在不同配置模式下轻松评估MAX22707
  • 评估套件由USB供电，可选择从端子板取电
  • 装配完成且经过测试
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX22707评估套件（EV系统）设计可靠，用于评估低功耗、精密过零检测器MAX22707。

MAX22707评估套件具有隔离电源和信号接口，用于配置和评估不同模式。评估套件具有两个独立的MAX22707部分，可在低通滤波器(LPF)配置模式和带通滤波器(BPF)配置模式下进行评估。

评估套件已安装两个MAX22707AUB+（10 µMAX，3.05mm x 5.05mm尺寸）器件。

应用

  • 交流相位检测
  • 灵活过零检测
  • 工业照明调光
MAX22707EVKIT
MAX22707评估套件

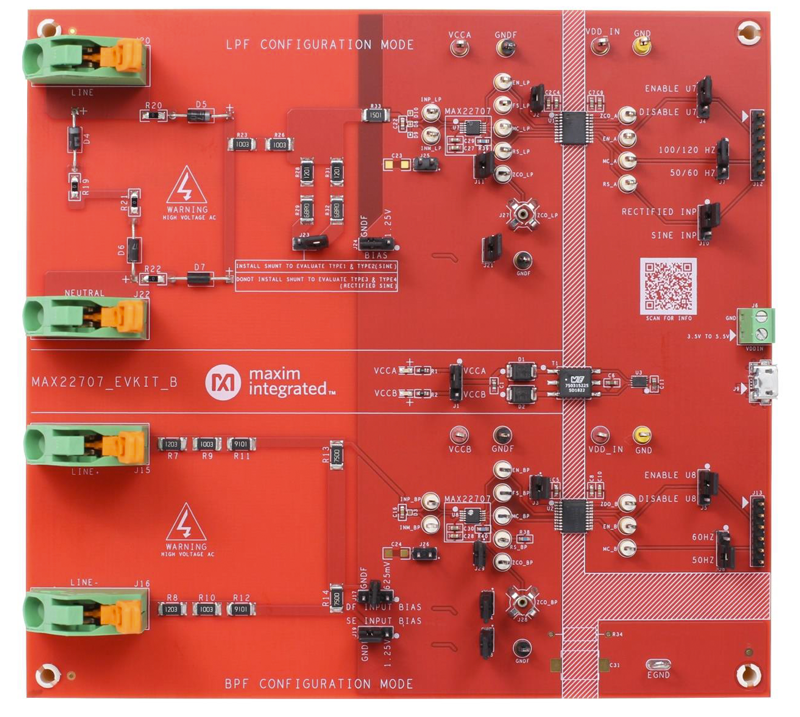

MAX22707EVKIT: Board Photo
