概览
优势和特点
- 匹配双通道滤波器 / 驱动器，非常适合于 RFID 阅读器
- 保证相位匹配至 2° 以内
- 保证增益匹配至 0.2dB 以内
- 可被配置为低通或带通

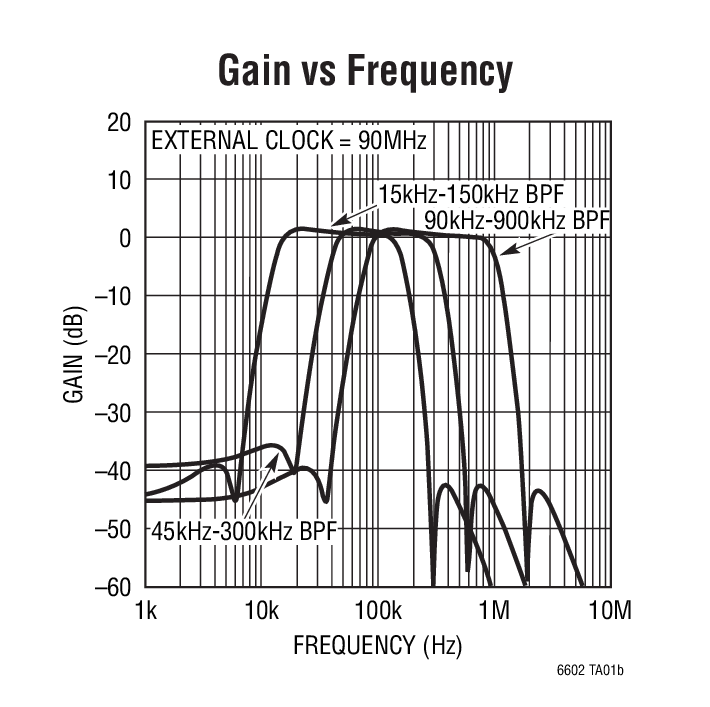

- 可编程 5 阶低通：42kHz 至 900kHz
- 可编程 4 阶高通：4.2kHz 至 90kHz
- 可编程增益：1x、4x、16x、32x
- 简单的引脚编程或 SPI 接口
- 低噪声：-145dBm/Hz (参考于输入)
- 低失真：-75dBc (200kHz)
- 差分、轨至轨输入和输出
- 输入范围从 0V 延伸至 5V
- 低电压操作：2.7V 至 3.6V
- 停机模式

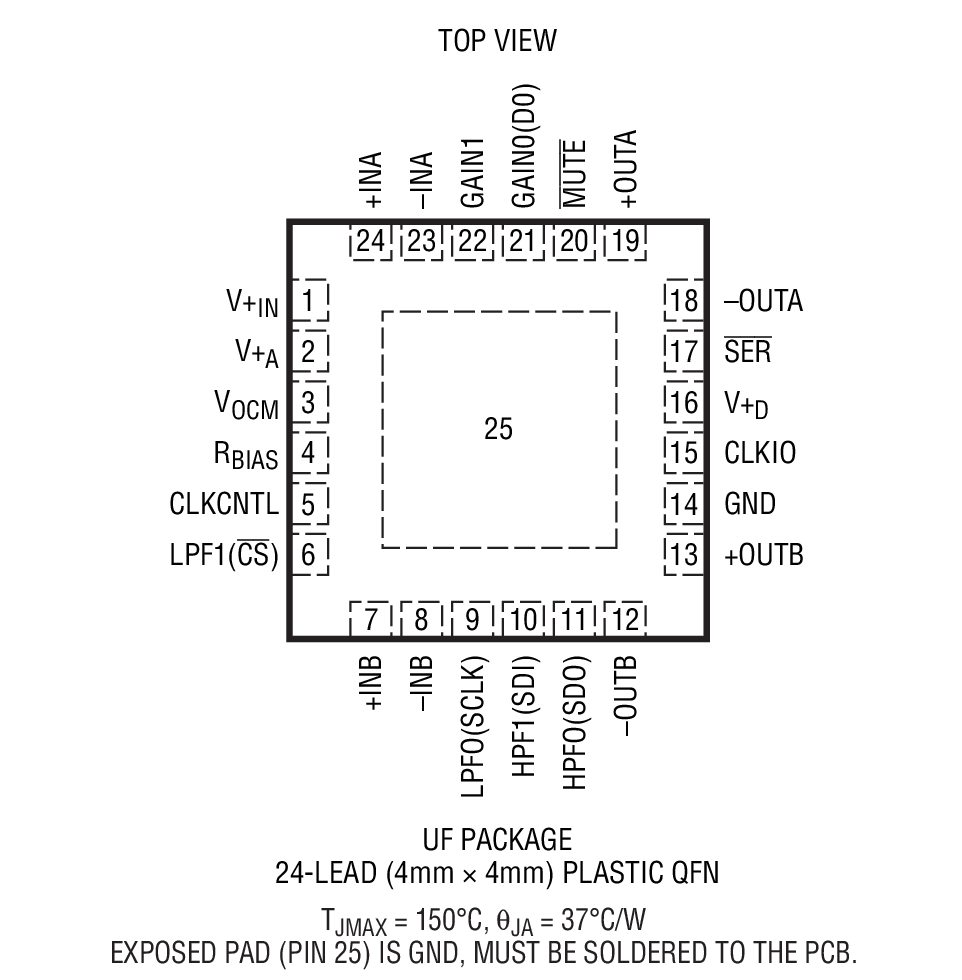

- 4mm x 4mm QFN 封装
产品详情
LTC®6602 是一款双通道、匹配、可编程带通或低通滤波器和差分驱动器。LTC6602 的选择性再加上其相位匹配和动态范围，使其非常适合于 RFID 系统中的滤波处理。凭借通道之间的 2° 相位匹配精度，LTC6602 可以在那些需要高度匹配滤波器的应用 (例如：收发器 I 和 Q 通道) 中使用。由于具有增益可编程性以及全差分输入和输出，因而简化了大多数系统中的实现方案。
LTC6602 的两个通道均包括一个可编程低通和高通滤波器。如需起带通作用，则把低通滤波器为高频截止频率设置。如需起低通作用，则可把高通滤波器旁路。滤波器截止频率可以采用单个电阻器来设定，保证准确度达 3%。或者，也可以利用一个外部时钟来控制滤波器截止频率。
LTC6602 采用 2.7V 至 3.6V 单工作电源，并具有一种低功率停机模式。
应用
- 多协议 RFID 阅读器：EPC-GEN2、ISD 和 IPX
- IDEN、PHS、GSM 基站
- 转发器、无线链路和调制解调器
- 无线遥测
- JTRS
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

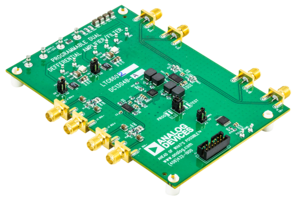

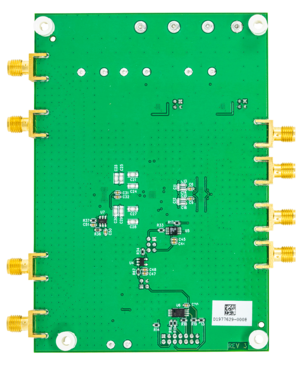

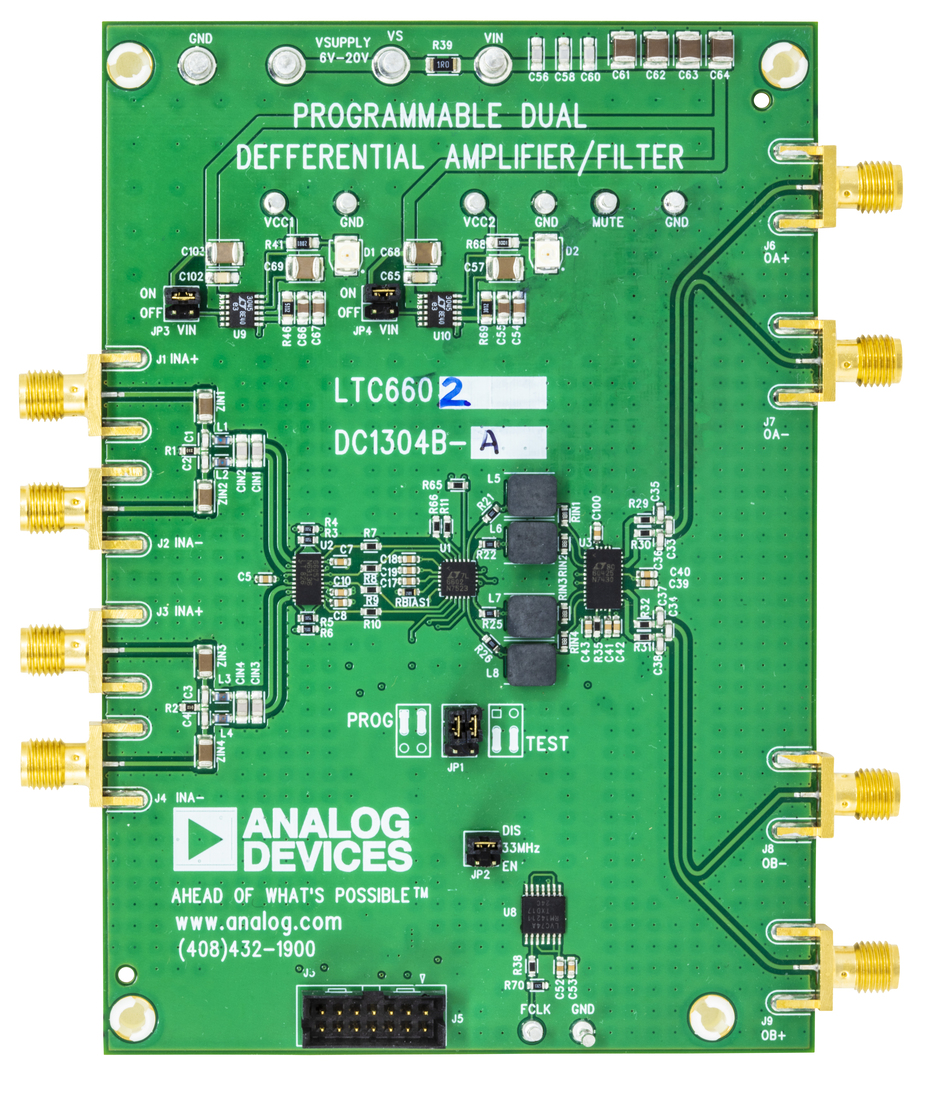

评估套件 (2)
参考资料
-
R537 Reliability Data3/26/2018PDF16 K
-

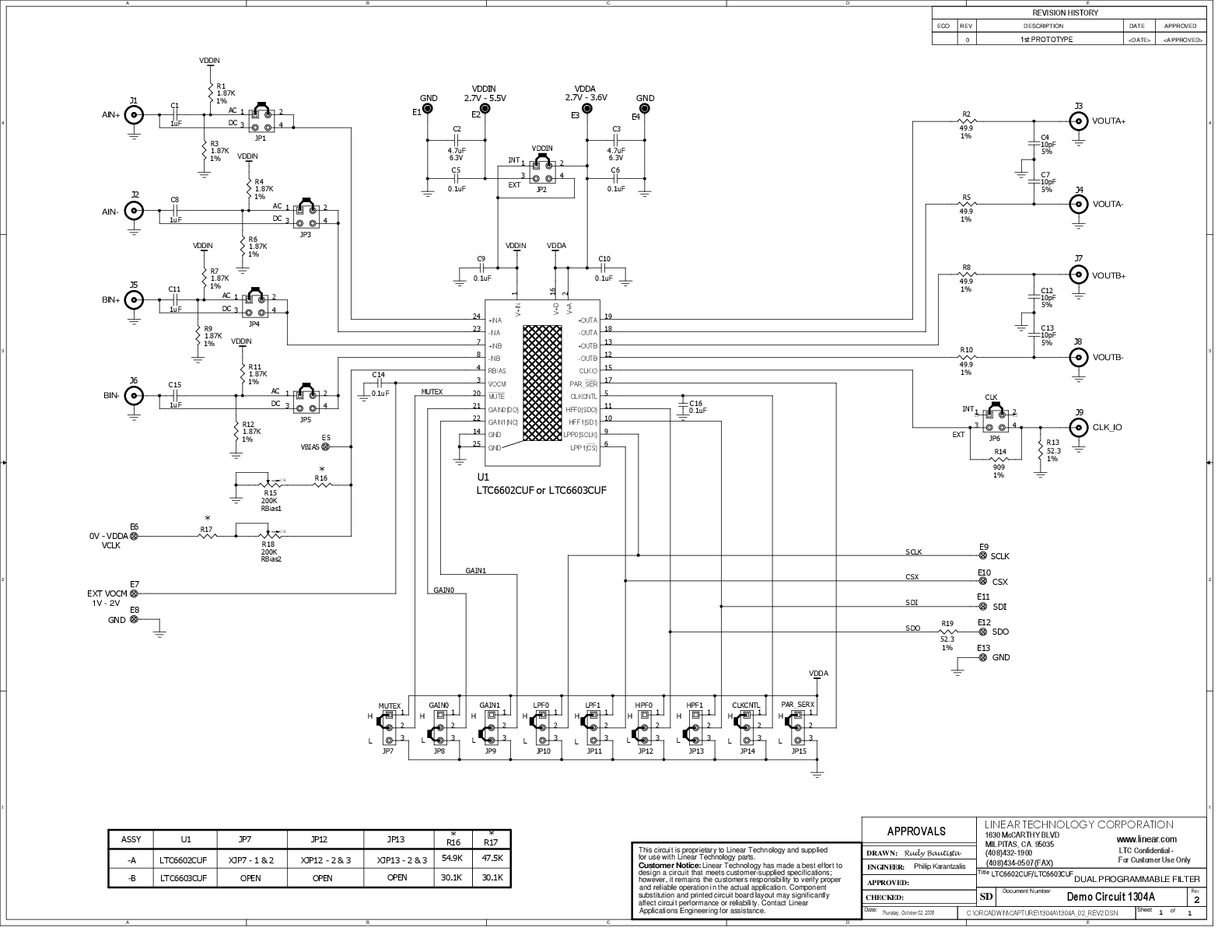

DC1304A - Demo Manual9/24/2009PDF1M
-
DN432 - 用于软件定义 UHF RFID 阅读器的可编程基带滤波器1/24/2008PDF680K
-
可编程基带滤波器用于软件定义的 UHF RFID 阅读器10/22/2010PDF1M
-
Programmable Baseband Filter for Software-Defined UHF RFID Readers9/1/2009 LT Journal
-
Broadband Active Filters Solve Signal Processing Accuracy and Matching Problems - HFE Apr 20094/30/2009PDF224K
-
High Speed Amplifiers/ADC Drivers4/29/2015PDF152K
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC6602CUF#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6602CUF#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6602IUF#PBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC6602IUF#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R537 Reliability Data |
