LTC6603

推荐用于新设计

双通道、可调低通滤波器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 保证相位和增益匹配规格
  • 可编程带宽 (BW) 高达 2.5MHz
  • 可编程增益 (0dB/6dB/12dB/24dB)
  • 9 阶线性相位响应
  • 差分、轨至轨输入和输出
  • 低噪声:-145dBm/Hz (参考于输入)
  • 低失真:-75dBc (在200kHz)
  • 简单的引脚编程或 SPI 接口
  • 可利用一个外部电阻器来设定最大速率/功率
  • 工作电压范围:2.7V 至 3.6V
  • 输入范围从 0V 至 5.5V
  • 4mm x 4mm QFN 封装



LTC®6603 是一款双通道、匹配、可编程低通滤波器,适用于通信接收器和发送器。LTC6603 的选择性,再加上其线性相位、相位匹配和动态范围,使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度,LTC6603 可以在那些需要匹配滤波器对的应用 (例如:收发器 I 和 Q 通道) 中使用。此外,差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

采样数据滤波器不需要使用一个外部时钟,而且其截止频率可以采用单个外部电阻器来设定 (准确度达 3.5% 或更高)。该外部电阻器负责设置一个内部振荡器,这个振荡器在应用于滤波器网络之前便被分频。这使得对于每个外部电阻器阻值可以获得多达 3 种截止频率,从而允许在一个超过 6 个倍频程的范围内设置截止频率。或者,也可以利用一个外部时钟来设定滤波器截止频率。滤波器增益也可被设置为 1、2、4 或 16。

LTC6603 具有一种可通过串行接口来设置的低功率停机模式,并采用 24 引脚 4mm x 4mm QFN 封装。




Applications

  • 小型/低成本基站:
    • IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
  • 低成本转发器、无线链路和调制解调器
  • 802.11x 接收器
  • JTRS (联合战术无线电系统)



LTC6603
双通道、可调低通滤波器

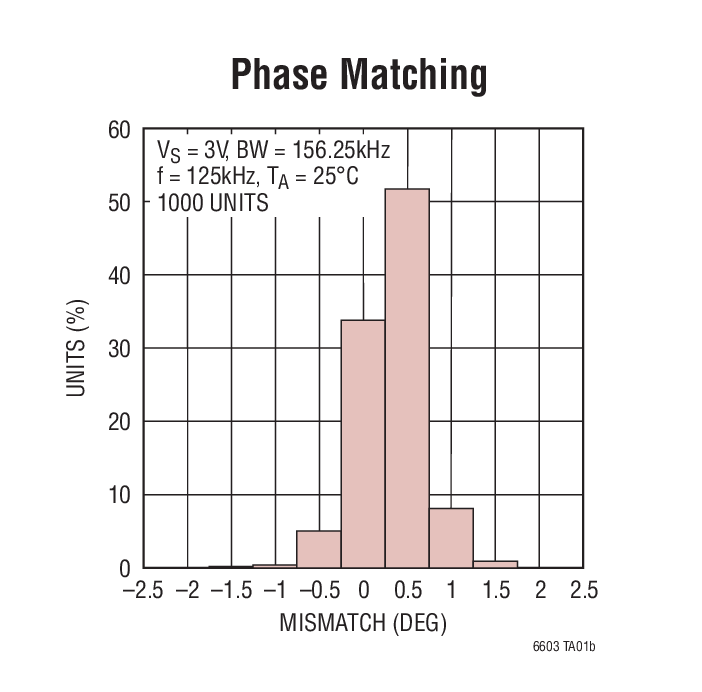

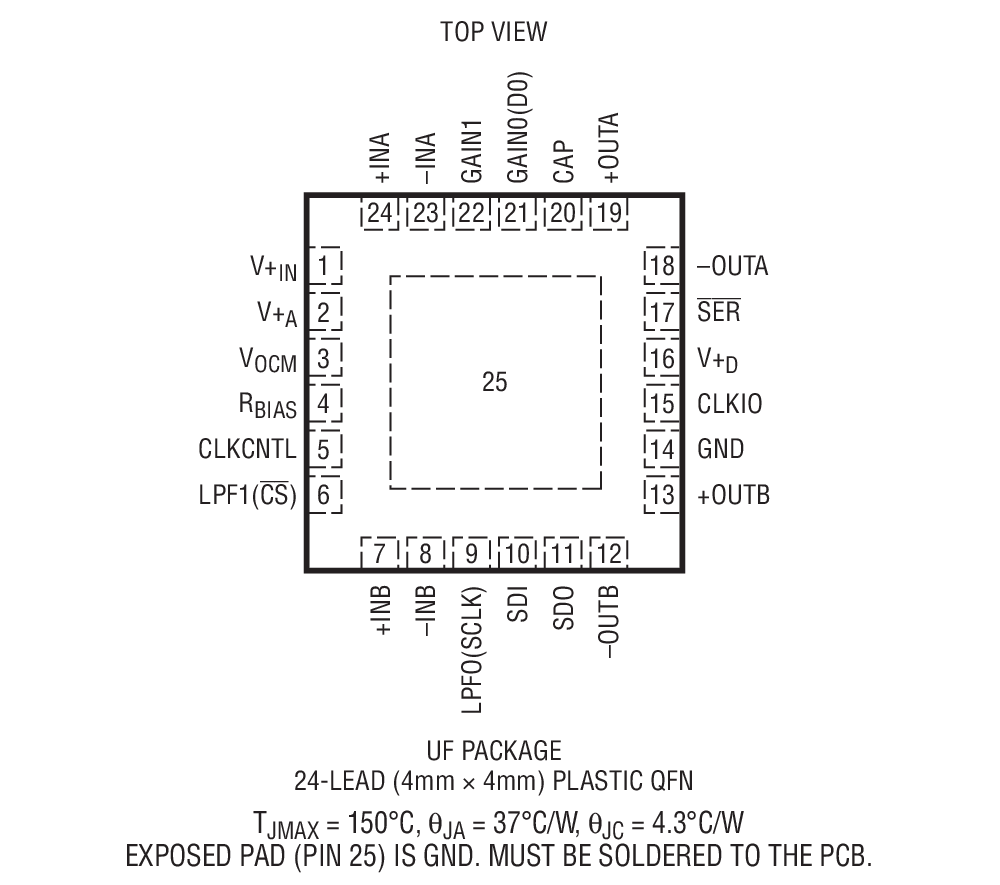

2.5MHz I and Q Lowpass Filter and Dual ADC Phase Matching Product Package 1
