概览

优势和特点

  • 利用JESD204B高速串行接口可实现单通道2.5 GSPS转换
  • 具有20dB电压增益调节的驱动器放大器接口
  • 针对时钟或外部时钟的片上PLL和VCO设置
  • ADC真直流耦合输入和模拟输入前端,带宽=DC至1.8GHz

  • 产品详情

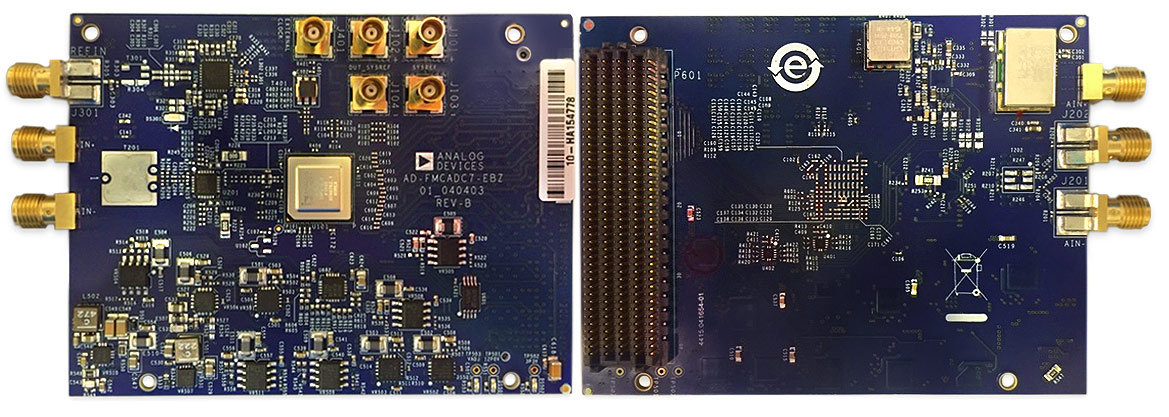

    AD-FMCADC7-EBZ是一款单通道高速数据采集板,集成了12位、单通道AD9625 (ADC采样速率:2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。


    此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品,请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。


    该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。


    该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。


    参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。


    参考评估板

    Reference Board: AD-FMCADC7-EBZ

    Pin Hover over the colored pins to learn more about Analog Devices' products used on this board
    ADP1755

    1.2A Low-Vin, Adjustable-Vout LDO Linear Regulator

    ADP1753

    800mA Low-Vin, Adjustable-Vout LDO Regulator

    ADP7104

    20 V, 500 mA, Low Noise,CMOS LDO

    ADP7104

    20 V, 500 mA, Low Noise,CMOS LDO

    ADP7104

    20 V, 500 mA, Low Noise,CMOS LDO

    ADP7104

    20 V, 500 mA, Low Noise,CMOS LDO

    ADP7104

    20 V, 500 mA, Low Noise,CMOS LDO

    ADP1755

    1.2A Low-Vin, Adjustable-Vout LDO Linear Regulator

    ADP2119

    2A, 1.2MHz Synchronous Step-Down DC-to-DC Regulator

    ADP1741

    2 A, Low VIN, Dropout, CMOS Linear Regulator

    ADP2442

    36V, 1 A, Synchronous, Step-Down, DC-to-DC Regulator with External Clock Synchronization

    ADL5567

    4.8 GHz Ultrahigh Dynamic Range, Dual Differential Amplifier

    ADF4355-2

    Microwave Wideband Synthesizer with Integrated VCO

    ADR280

    1.2 V Ultralow Power High PSRR Voltage Reference

    fmcadc-ebz-circuit
