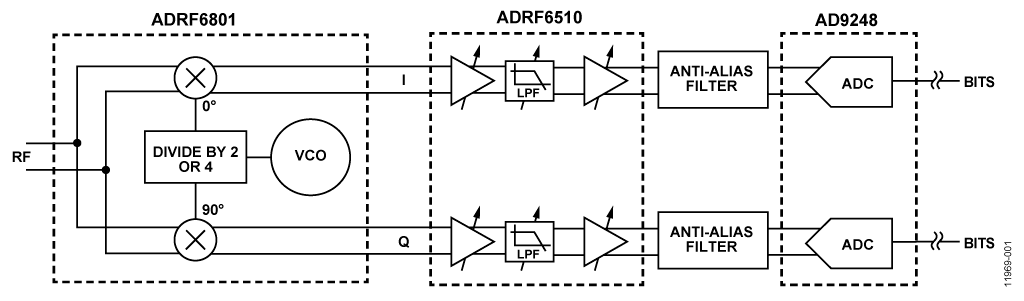

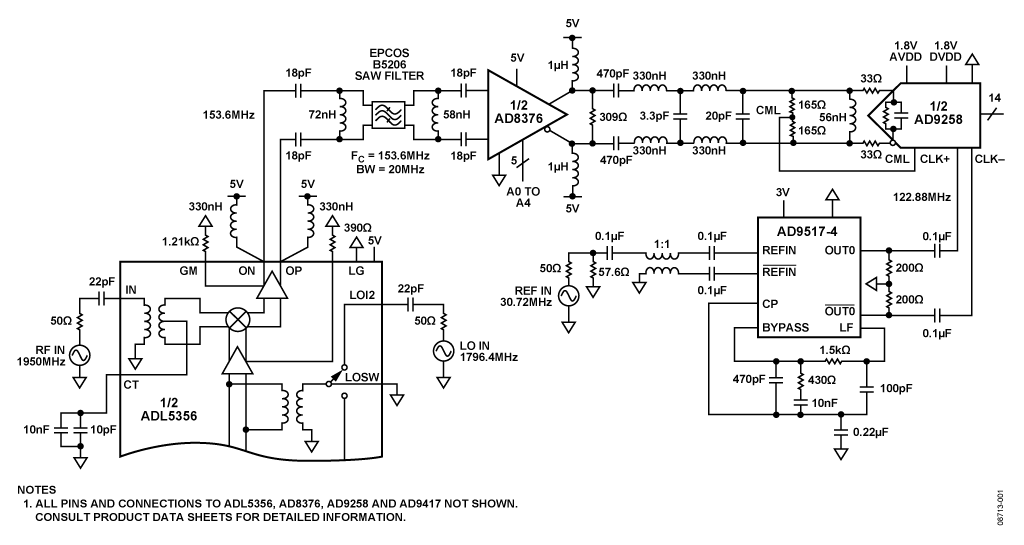

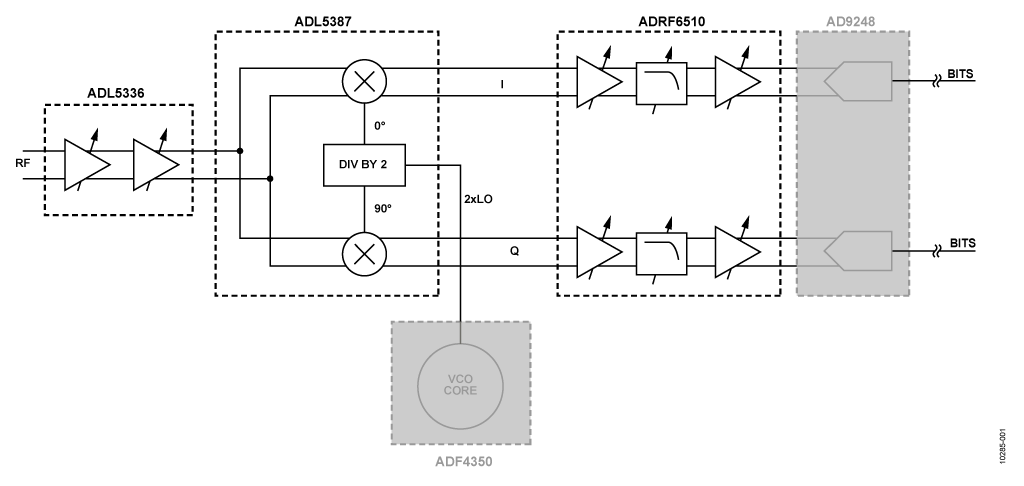

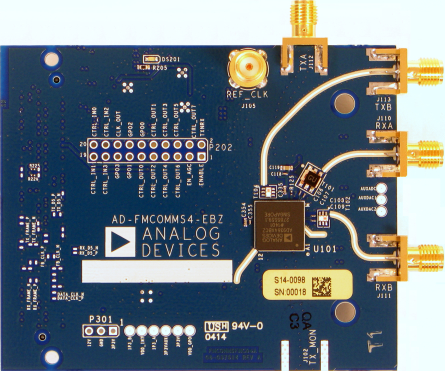

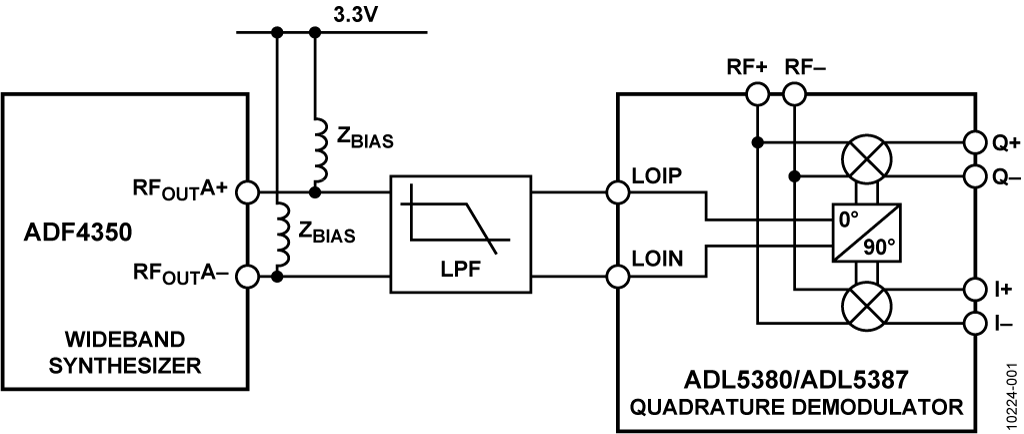

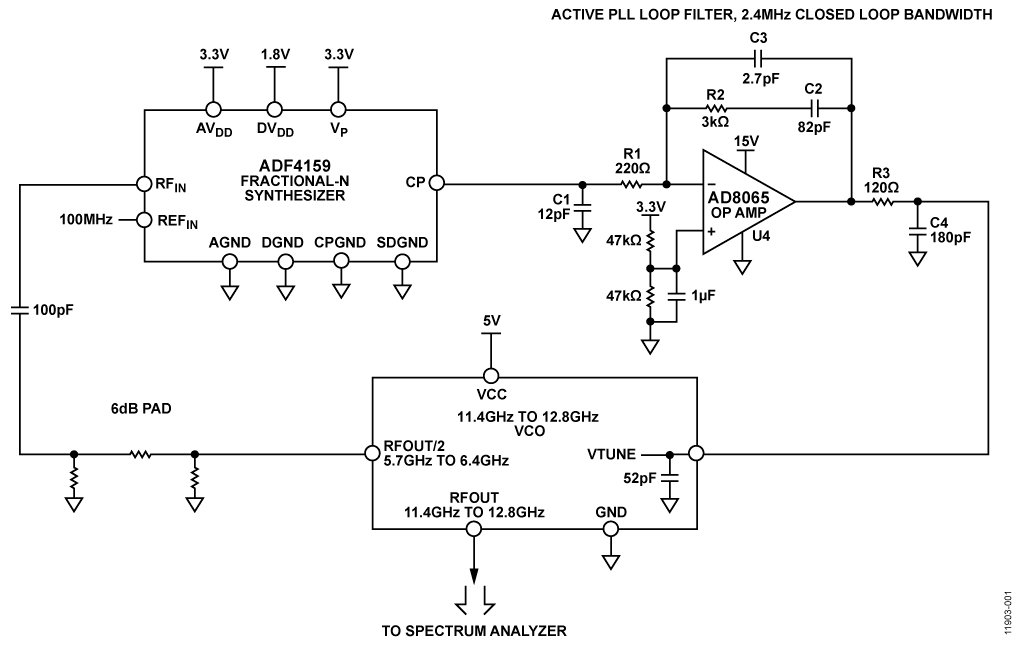

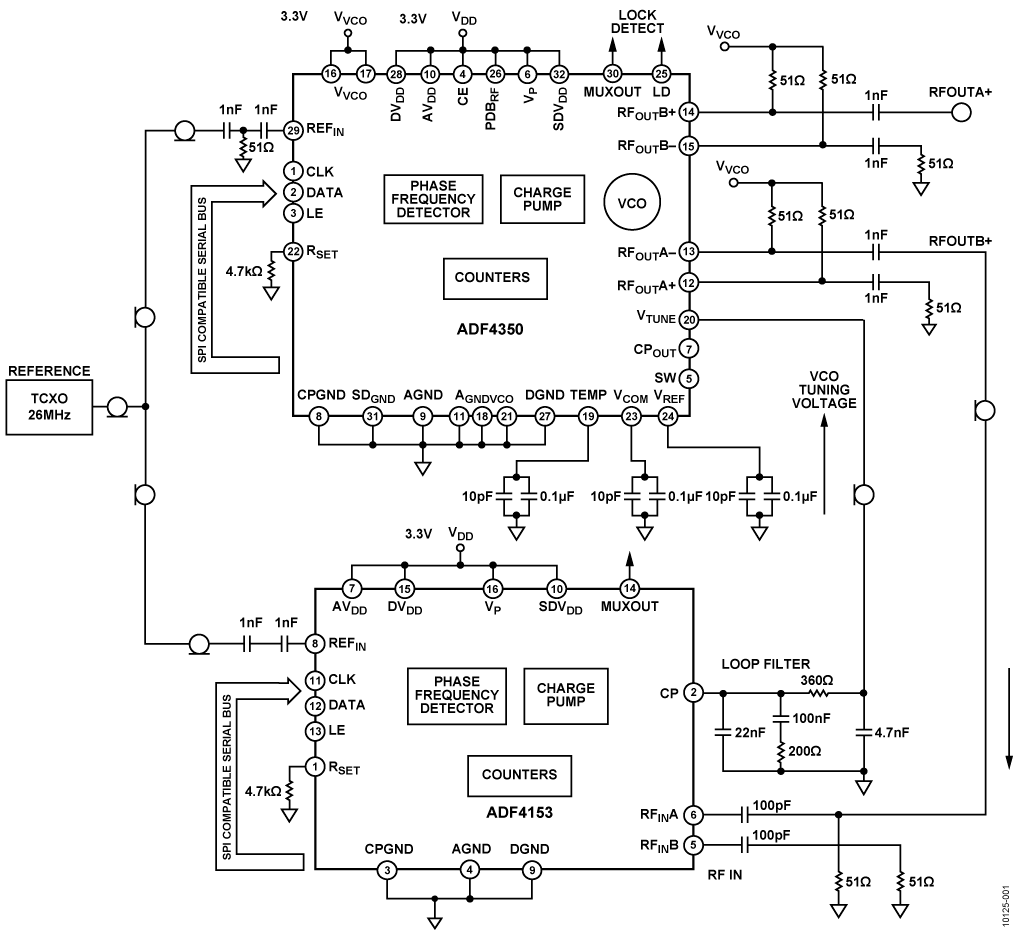

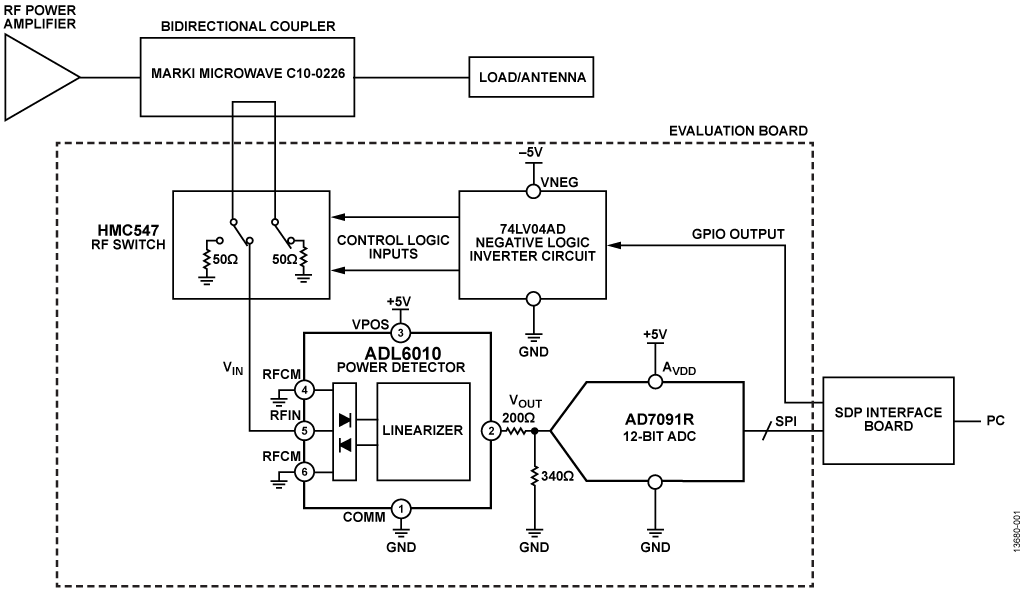

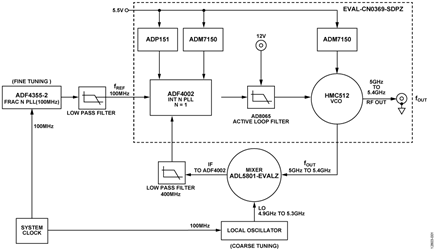

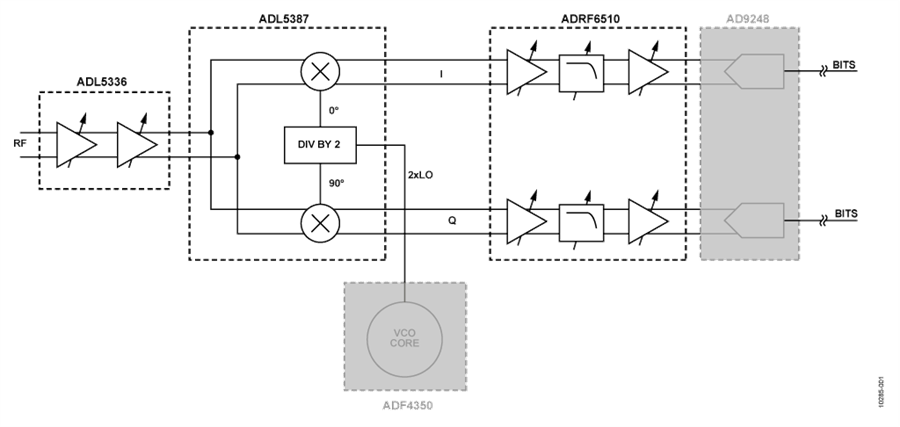

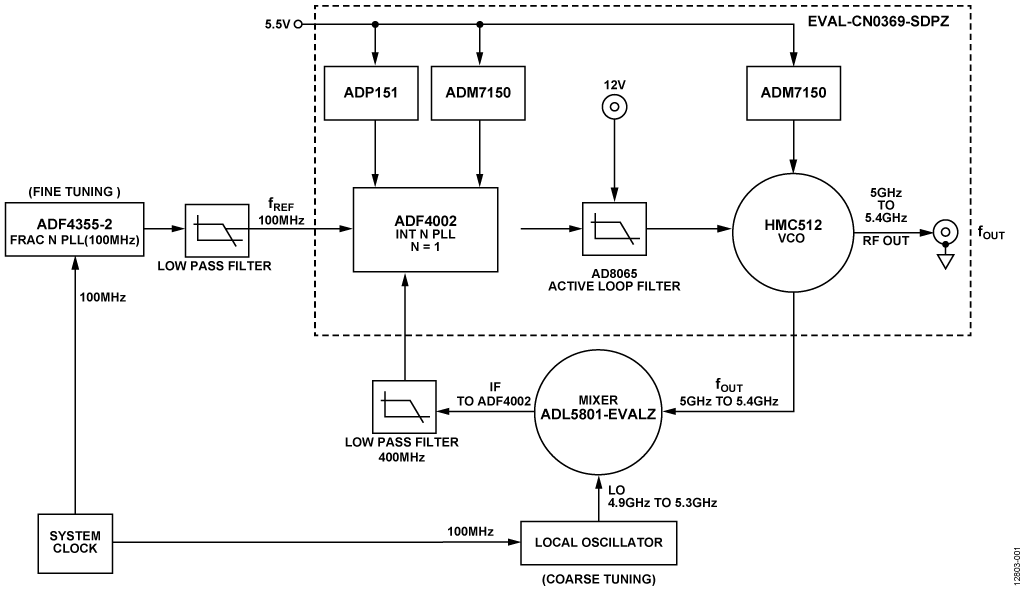

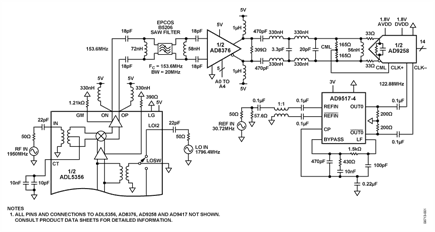

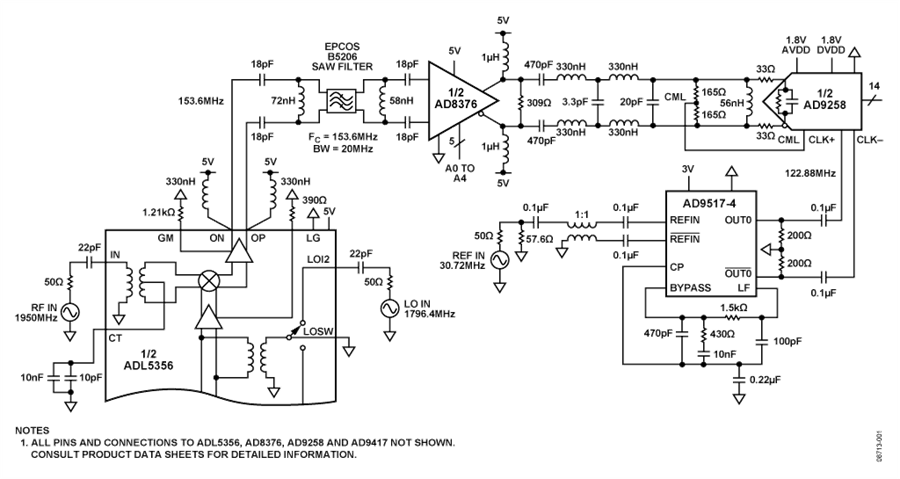

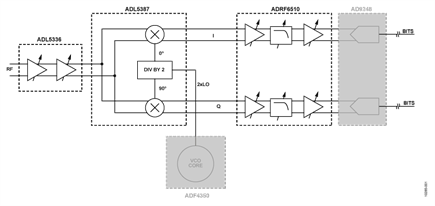

RF 信号分析仪和矢量网络分析仪

ADL5960是一款宽带矢量网络分析仪前端，包括电阻双向桥、下变频混频器、可编程IF放大器和滤波器以及高度灵活的本振(LO)接口。该电桥在高达17 GHz的频率下提供>10 dB的方向性，且电桥的主传输线路在RFIN至RFOUT范围内其宽带阻抗匹配至50 Ω，并具有平坦的频率响应和<2.5 dB的典型插入损耗。

ADL5960支持几种不同的LO接口配置，可简化VNA解决方案的时钟设计并将该器件接口至模数转换器(ADC)。LO接口中的分频器和倍频器可以在驱动（LOP和LOM）引脚的电源工作频率范围外实现测量扫描。这样，ADL5960可在整个20 GHz带宽内进行操作，同时将6 GHz频率合成器用作LO源。通过（OFP和OFM）接口驱动的IF频率偏移混频器通过同一频率源驱动（扫描的）RF和LO信号来实现进一步简化。然后IF输出信号频率由驱动（OFP和OFM）接口的低频源确定。在使能4分频的情况下以ADC采样频率驱动此接口可自动居中第一奈奎斯特区中的IF输出信号。

具有可编程带宽的IF滤波器以及具有可单独编程增益的IF放大器可对入射通道（IFFP和IFFM）和反向通道（IFRP和IFRM）IF接口上的IF信号进行同步动态范围优化。IF放大器具有可调输出共模电平以及足够的驱动能力，可直接与各种ADC进行接口。

ADL5960中的所有配置和功能均可通过3线式串行外设接口(SPI)并使用ADI-SPI接口标准进行完全编程。ADL5960提供小尺寸26引脚、3 mm × 4 mm LFCSP封装。

应用

• 宽带、多端口矢量网络分析仪
• S参数幅度和相位测量
• 在线RF电源管理
• 自动化测试设备
• 反射计
• 材料分析

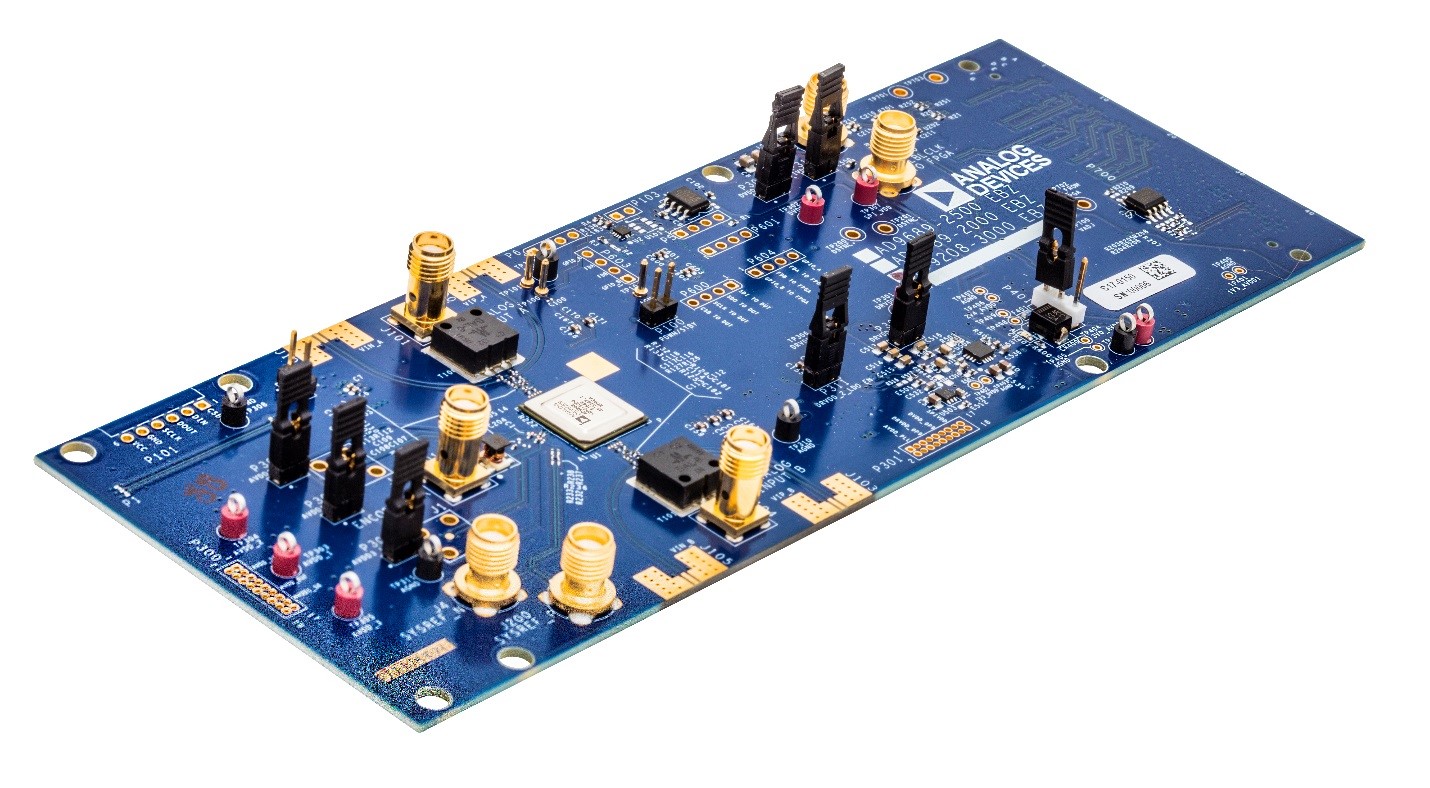

AD9208 是一款双通道、14 位、3 GSPS 模数转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 −3 dB 带宽为 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个数字下变频器 (DDC)。每个 DDC 包括多达五个级联信号处理级：48 位变频器（数控振荡器 (NCO)），以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段（最多可以选择三个频段）。通过 SPI 可编程配置文件，可以在多个 DDC 模式之间选择 AD9208 的操作。

除了 DDC 模块外，AD9208 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外，AD9208 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

用户可以根据 DDC 配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和八线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外，还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。

AD9208 还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。

AD9208 提供不含铅的 196 球状引脚 BGA 封装，可以在 −40°C 至 +85°C 的环境温度范围内工作。此产品受美国专利保护。

请注意，在整个数据手册中，多功能引脚（例如 FD_A/GPIO_A0）可由整个引脚名称指定，也可以由引脚的单一功能指定，例如 FD_A（当仅与该功能相关时）。

1. 宽泛的输入 −3 dB 带宽 (9 GHz) 支持对高达 5 GHz 左右的信号进行直接射频 (RF) 采样。
2. 四个集成宽带抽取滤波器和 NCO 模块支持多频段接收器。
3. 通过 GPIO 引脚进行快速的 NCO 切换
4. SPI 控制多种不同的产品特性和功能，以满足特定的系统要求。
5. 可编程的快速超范围检测和信号监测。
6. 用于系统热量管理的片内温度二极管。
7. 12mm × 12mm 196 引脚 BGA 封装

应用

• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• 电子测试和测量系统
• 相控阵雷达与电子战
• DOCSIS 3.0 CMTS 上行接收路径
• HFC 数字反向路径接收器

AD9689是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC由多个级联信号处理级组成：48位频率转换器（数控振荡器(NCO)）和抽取率。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9689的DDC工作模式可通过SPI可编程配置文件选择。

除了DDC模块，AD9689还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9689还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±输入引脚支持多器件同步。

AD9689具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式串行端口接口(SPI)进行编程。

AD9689采用196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。该产品受美国专利保护。

请注意，在整篇数据手册中，多功能引脚（如FD_A/GPIO_A0）由整个引脚名称或引脚的单个功能表示；例如FD_A即表示仅与此功能相关。

产品聚焦

1. 9 GHz的宽输入−3 dB带宽支持约5 GHz的直接射频(RF)信号采样。
2. 四个集成式、宽带抽取滤波器和NCO模块支持多频段接收器。
3. 快速NCO开关通过GPIO引脚使能。
4. SPI控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测和信号监控。
6. 用于系统热管理的片内温度二极管。
7. 12 mm × 12 mm、196引脚BGA封装。
8. 引脚、封装、功能和存储器映射兼容AD9208 14位、3.0 GSPS、JESD204B双通道ADC。

应用

• 分集多频段和多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA和GSM、LTE、LTE-A
• 电子测试与测量系统
• 相控阵雷达和电子战
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器

AD9691是一款双通道、14位、1.25 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达1.5 GHz的宽带模拟信号采样。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和四个半带抽取滤波器。

除了DDC模块，AD9691还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道或八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。 通过SYSREF±输入引脚，可提供多器件同步支持。

AD9691采用88引脚无铅LFCSP封装，额定温度范围为−40℃至+85℃工业温度范围。

1. 低功耗模拟内核，14位、1.25 GSPS双通道模数转换器(ADC)，每通道1.9 W。
2. 较宽的全功率带宽，支持高达1.5 GHz的IF信号采样。
3. 提供可编程输入端的缓冲输入简化了滤波器设计和实施。
4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测。/li>
6. 12 mm × 12 mm、88引脚LFCSP。

• 通信（宽带接收器和数字预失真）
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• DOCSIS 3.x CMTS上游接收路径
• 高速数据采集系统

AD9684是一款双通道、14位、500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9684针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选1/2抽取模块。

模拟输入和时钟信号均为差分输入信号。 各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。

应用

• 通信
• 分集多频段、多模数字接收机
  3G/4G、TD-SCDMA、WCDMA、MC-GSM、LTE
• 通用软件无线电
• 超宽带卫星接收机
• 仪器仪表（频谱分析仪、网络分析仪、集成式RF测试解决方案）
• 雷达
• 数字示波器
• 高速数据采集系统
• DOCSIS CMTS上游接收路径
• HFC数字反向路径接收机

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入信号。各ADC数据输出内部连接到两个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：12位频率转换器(NCO)以及四个半带抽取滤波器。默认会旁路DDC。

除了DDC模块，AD9680还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9680具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V 至3.3 V三线式SPI进行编程。

AD9680采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。

产品聚焦

1. 较宽的全功率带宽，支持高达2 GHz的IF信号采样。
2. 提供可编程输入端的缓冲输入，简化了滤波器设计和实施。
3. 四个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。
4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测。
6. 9mm x 9mm 64引脚LFCSP封装

应用

• 通信
• 分集多频段、多模数字接收器
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 通用软件无线电
• 超宽带卫星接收器
• 仪器仪表
• 雷达
• 信号情报(SIGINT)
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器

AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外，它还支持带宽高达250 MHz的观测接收器和发送频率合成，能够适应数字校正算法。

该收发器由宽带直接变频信号路径组成，拥有罕有的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器，消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能，如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO)，可提供额外的监控和控制功能。

内置具有两个输入的观测接收器通道，可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入，可监控不同频段内的无线电活动。

高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。

完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可较大程度地减少外部元件数量。

需要1.3 V电源向AD9371内核供电，并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平，可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 3G/4G微基站和宏基站(BTS)
• 3G/4G多载波微微蜂窝
• FDD和TDD有源天线系统
• 微波非视距(NLOS)回程系统

AD9361是一款面向3G和4G基站应用的高性能、高集成度的射频(RF)Agile Transceiver™捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz，发射器LO工作频率范围为47 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。The AD9361还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业较佳的TX误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器，从而实现高度精确的TX功率测量。

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有VCO和环路滤波器器件。AD9361的心核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时输入/输出控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至较低。AD9361采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

ADF5356 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波 VCO 设计允许在一个射频 (RF) 输出端在 6.8 GHz 至 13.6 GHz 的频率范围内工作。另一个频率输出端的一系列分频器允许在 53.125 MHz 至 6800 MHz 的频率范围内工作。

ADF5356 具有一个集成 VCO，其基本输出频率范围为 3400 MHz 至 6800 MHz。此外，VCO 频率可通过与 1、2、4、8、16、32 或 64 个电路相连而进行分频，因此用户可以产生低至 53.125 MHz 的 RF 输出频率。对于需要隔离的应用，可以将 RF 输出级静音。静音功能可通过引脚控制，也可通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。ADF5356 工作时，模拟和数字电源的电压范围为 3.15 V 至 3.45 V，电荷泵和 VCO 电源的电压范围为 4.75 V 至 5.25 V。ADF5356 还包含硬件和软件关断模式。

应用

• 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 点对点和单点对多点微波链路
• 卫星和甚小孔径终端 (VSAT)
• 测试设备和仪器仪表
• 时钟产生

HMC8192LG是一款无源、宽带、同相/正交(I/Q)、单芯片微波集成电路(MMIC)混频器，可用作接收器镜像抑制混频器或发射器单边带上变频器。HMC8192LG具有20 GHz至42 GHz的射频(RF)和本振(LO)范围以及DC至5 GHz的中频(IF)带宽，非常适合需要宽频率范围、出色RF性能、简单设计以及更少元件和小尺寸印刷电路板(PCB)的应用。单个HMC8192LG可取代设计中的多个窄带混频器。

HMC8192LG的固有I/Q架构具有出色的镜像抑制能力，而无需进行成本高昂的干扰边带滤波。该混频器还提供出色的LO至RF和LO至IF隔离性能，并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器，HMC8192LG无需任何直流电源。相比有源混频器，HMC8192LG提供较低的噪声系数，从而确保针对高性能和精密应用具有出色的动态范围。

HMC8192LG采用砷化镓(GaAs)、金属半导体场效应晶体管(MESFET)工艺制造，使用ADI公司的混频器单元和90°混合器件。HMC8192LG提供紧凑型、4.00 mm × 4.00 mm、25引脚基板栅格阵列腔(LGA_CAV)封装，工作温度范围为−40°C至+85°C。HMC8192LG评估板EV1HMC8192LG还可通过ADI公司网站获得。

应用

• 测试与测量仪器仪表
• 军事、雷达、航空航天和防务应用
• 微波点对点基站

HMC8191是一款无源、宽带I/Q单芯片微波集成电路(MMIC)混频器，可用作接收器镜像抑制混频器或发射器单边带上变频器。HMC8191具有6 GHz至26.5 GHz的射频(RF)和本振(LO)范围以及DC至5 GHz的中频(IF)带宽，非常适合需要宽频率范围、出色RF性能、简单设计以及更少元件和小尺寸印刷电路板(PCB)的应用。单个HMC8191可取代设计中的多个窄带混频器。

HMC8191的固有I/Q架构具有出色的镜像抑制能力，因此无需进行成本高昂的干扰边带滤波。该混频器还提供出色的LO至RF和LO至IF隔离性能，并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器，HMC8191无需任何直流电源。相比有源混频器，它提供较低的噪声指数，从而确保针对高性能和精密应用具有出色的动态范围。

HMC8191采用砷化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造，使用ADI公司的混频器单元和90度混合器件。HMC8191提供紧凑型、4 mm × 4 mm、24引脚无铅芯片载体(LCC)封装，工作温度范围为−40°C至+85°C。HMC8191评估板还可通过ADI网站获得。

应用

• 测试与测量仪器仪表
• 军事、航空航天和防务应用
• 微波点对点基站
