EVAL-AD9208
概览
优势和特点
有两个评估选择：AD9208-3000EBZ 和 AD9208-DUAL-EBZ。
- AD9208-3000 特性

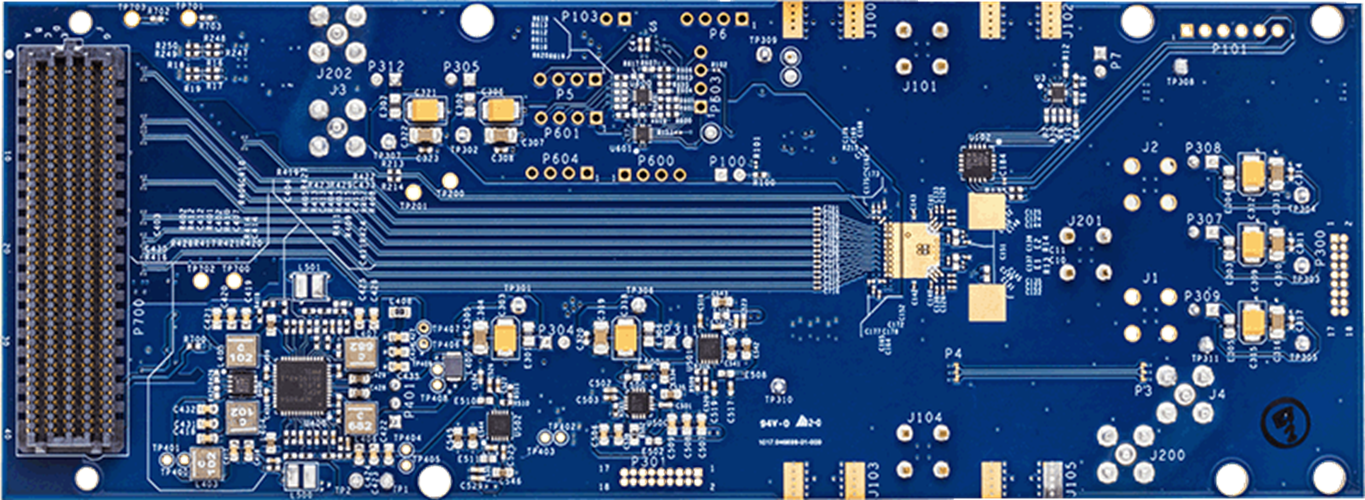

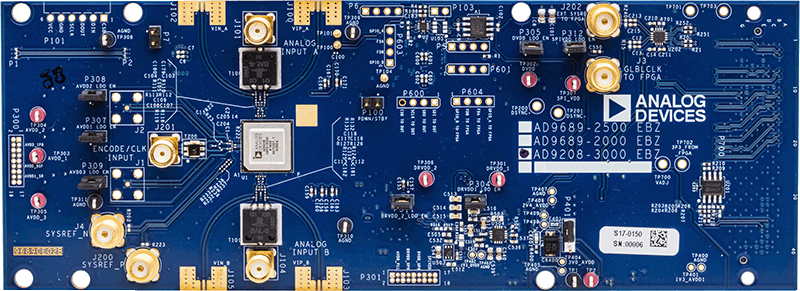

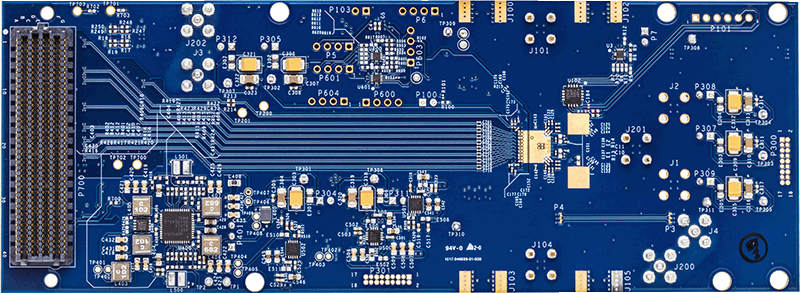

- 适用于 AD9208-3000 的功能完备的评估板。
- 宽带 Balun 驱动输入。
- 无需外部电源。使用来自 FMC 连接器的 12V-1A 和 3.3V-3A 电源。
- 单一软件界面，用于通过 ACE 进行套件控制和分析。
- AD9208-DUAL 特性
- 该演示板展示了使用 HMC7044 的两个 AD9208 ADC 的多芯片同步。
- ADC 和 FPGA 具有自包含时钟。
- 12V 单外部电源
- 可与 VCU118 或具有 FMC + (Vita57.4) 连接器的类似的 FPGA 开发板连接。
- 使用 ADI 公司的 JESD204B IP 软件框架
- 使用 Silent Switcher 技术的低 SWaP、高效功率传输。
- 关于全面的软件支持，请参阅ADI 公司维基页面.
产品详情

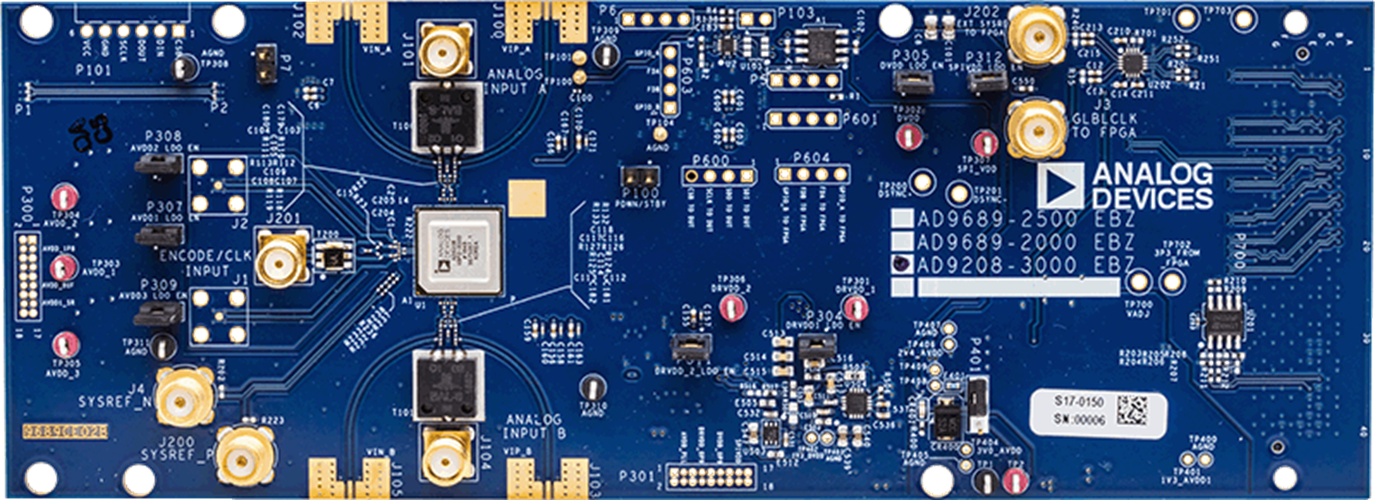

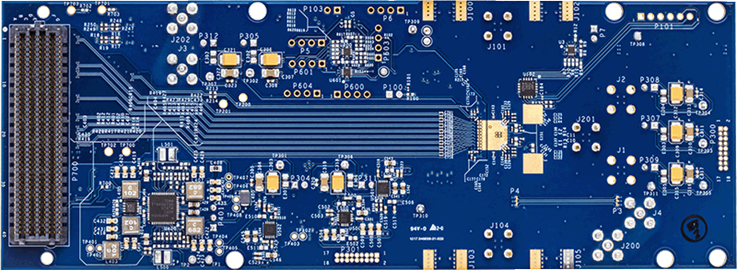

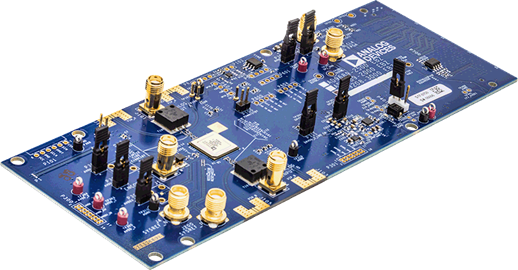

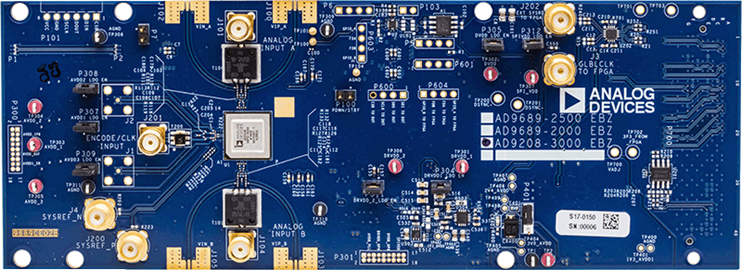

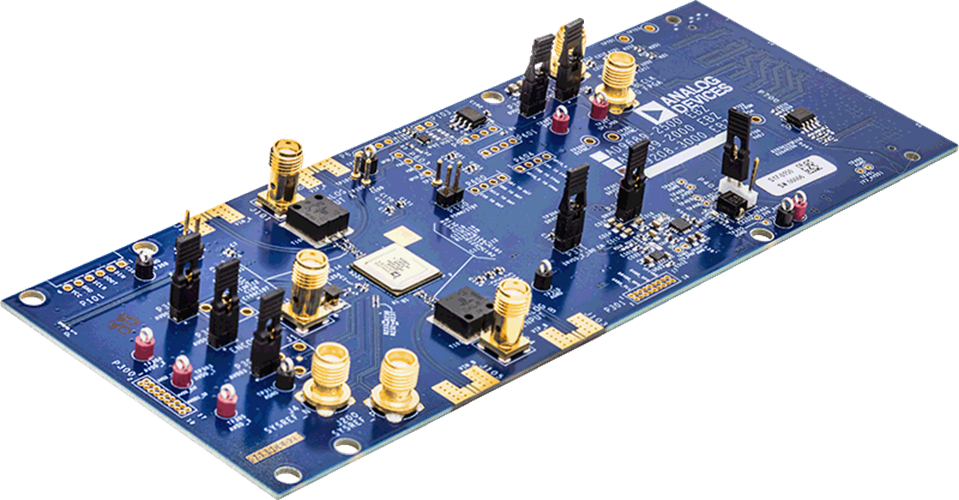

AD9208-3000EBZ 支持 AD9208-3000 — 14 位、3GSPS 双通道模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。
此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行套件控制和后续的数据分析。

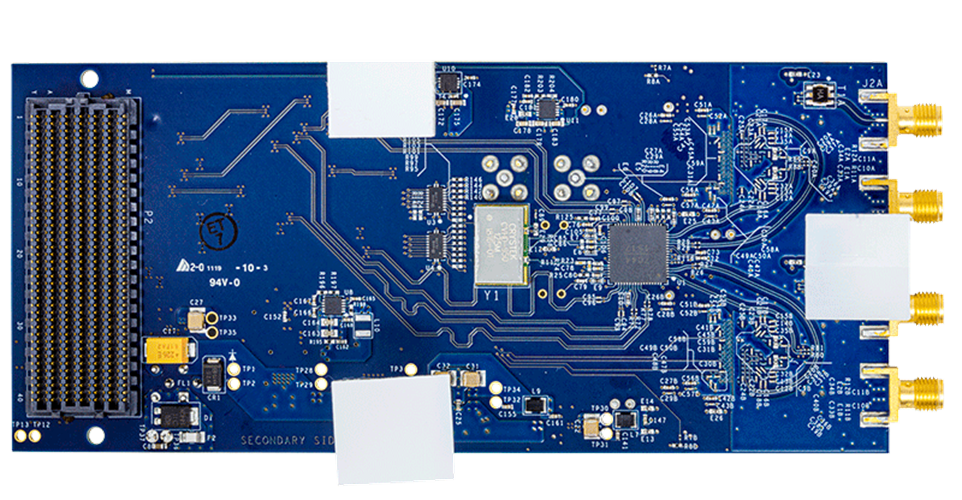

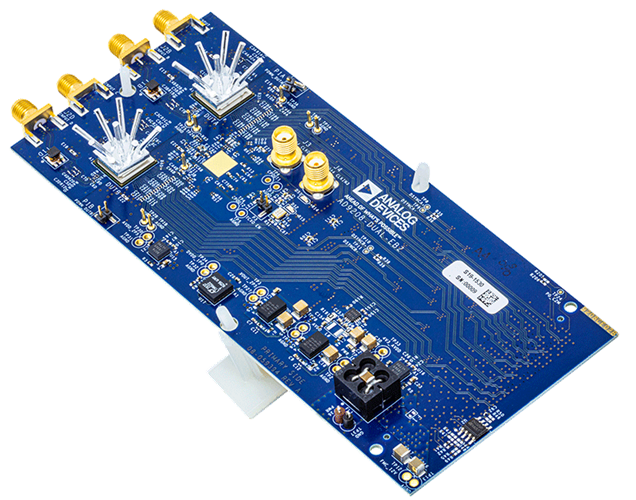

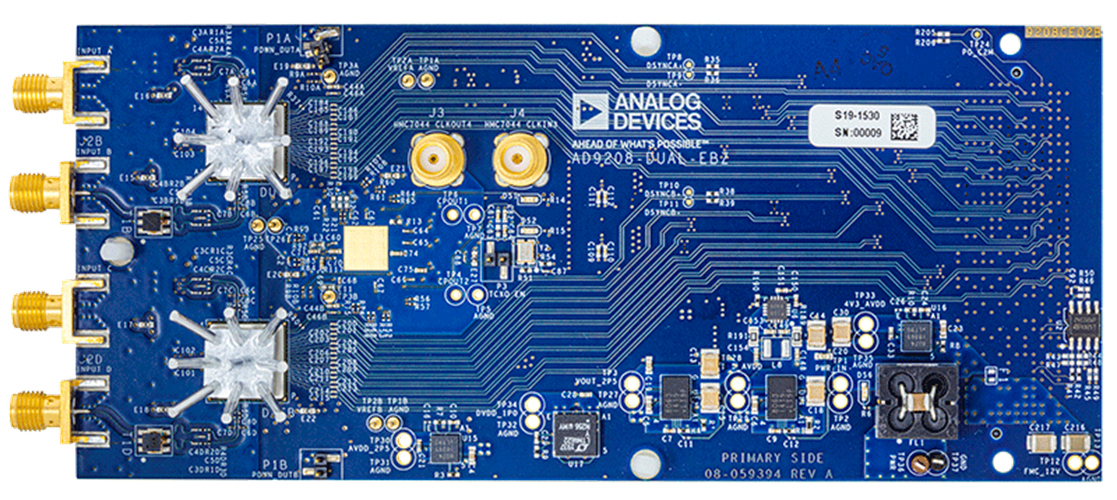

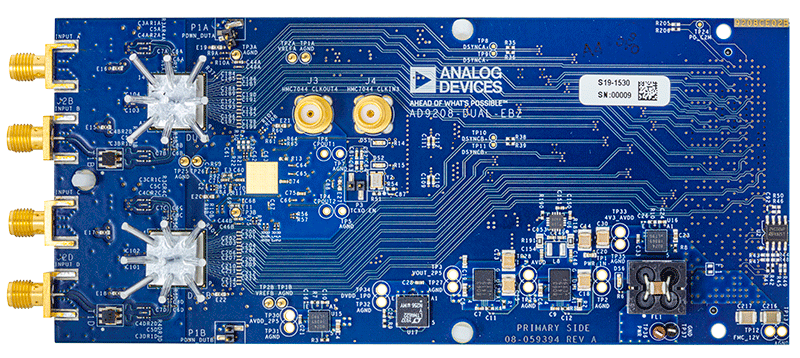

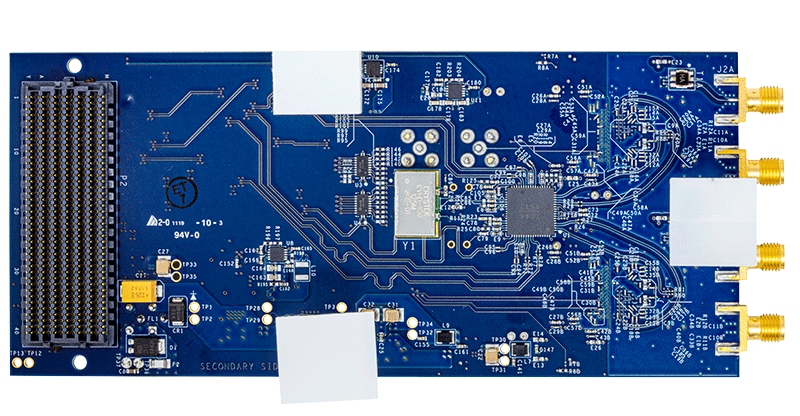

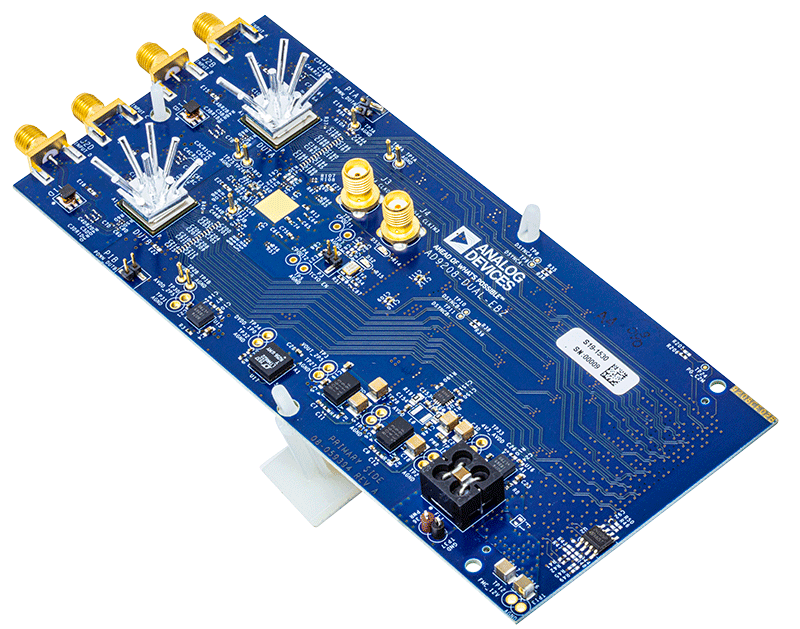

AD9208-DUAL-EBZ 是一款演示板，旨在使用 JESD204B subclass1 协议，显示多芯片同步。AD9208-3000 是一款 14 位、3GSPS 双路模数转换器 (ADC)。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。HMC7044 是一款高性能、双环路、整数 N 抖动衰减器，能够为具有并行或串行（JESD204B 型）接口的高速数据转换器进行基准电压源选择，并产生超低相位噪声频率。LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule®（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。
此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在使用 JESD204B subclass1 协议，轻松演示多芯片同步。该开发板旨在与具有 FMC + (Vita57.4) 连接器的 FPGA 开发板直接连接。
文档
-
Evaluating the AD9208 Analog-to-Digital Converter2020/12/18WIKI
-
AD9208-DUAL-EBZ HDL Reference Design2020/12/16WIKI
-
ADS7-V2EBZ High Speed Evaluation Board2017/4/21WIKI
-
ACE User Manual2017/4/20
